Pentingnya Nilai Hfe Transistor Untuk Power Amplifier

Dalam dunia elektronika khususnya dalam dunia power amplifier atau penguat sinyal audio, pemahaman tentang nilai Hfe transistor (faktor penguatan transistor) adalah hal yang sangat penting. Nilai Hfe transistor memiliki peran yang sangat signifikan supaya aplikasi bisa mencapai kinerja yang diinginkan Dalam hal ini khusus dalam aplikasi audio amplifier, dan juga berhubungan erat dengan konfigurasi catu daya(power supply) yang digunakan dalam rangkaian tersebut. Artikel ini saya secara khusus akan menjelaskan betapa pentingnya nilai Hfe transistor dalam konteks penguatan sinyal audio dan peran catu daya untuk performa yang optimal!

Mempertimbangkan Pentingnya Nilai Hfe Transistor Untuk Aplikasi Audio dan Power Amplifier

Apa itu Hfe Transistor?

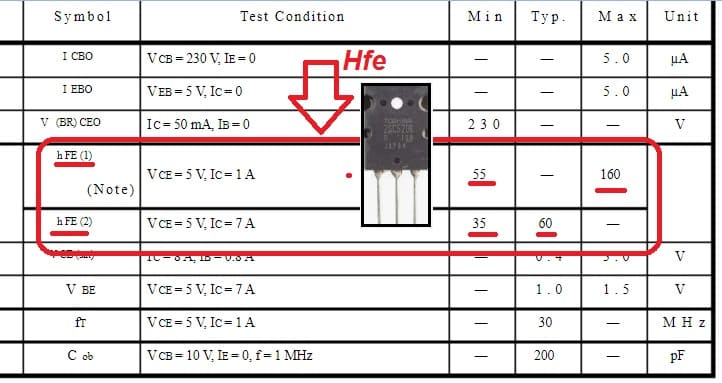

Hfe transistor
Pengertian

Hfe adalah singkatan dari  Hybrid parameter Forward common-Emitter.  Ini adalah faktor penguatan transistor yang mengukur seberapa besar transistor bipolar (BJT) dapat memperkuat arus dari basis ke kolektornya, dalam konfigurasi penggunaan umum(common-emitter). Dalam istilah yang lebih sederhana, Hfe adalah ukuran kemampuan transistor untuk menguatkan sinyal.

Jenis-Jenis Transistor

Hfe berlaku untuk type transistor bipolar NPN maupun PNP, yang memiliki perbedaan dalam hal arah aliran arusnya. Transistor NPN memiliki arus elektron yang mengalir dari emitor ke basis dan kemudian ke kolektor, sedangkan transistor PNP memiliki arus lubang yang mengalir dalam arah sebaliknya.

Mengapa Hfe Penting?

Penguatan Sinyal

Hfe adalah salah satu parameter kunci yang menentukan seberapa kemampuan transistor untuk memperkuat sinyal. Semakin tinggi nilai Hfe, maka semakin besar kemampuan penguatan transistor tersebut.

Desain Rangkaian

Dalam merancang rangkaian penguat atau rangkaian lain yang menyertakan transistor, pemahaman tentang Hfe adalah sangat penting. Hal ini memungkinkan perancang untuk memilih transistor dengan Hfe yang sesuai untuk aplikasi tertentu. Jadi pemilihan transistor yang tepat sangat penting dalam penerapan untuk aplikasi tertentu.

Stabilitas Rangkaian

Nilai Hfe juga dapat memengaruhi stabilitas dan performa dari keseluruhan rangkaian. Jika Hfe tidak konsisten antar transistor yang digunakan dalam rangkaian, maka hal itu dapat menyebabkan ketidakstabilan atau ketidakcocokan dalam penguatan sinyal.

Bagaimana Mengukur Hfe?

Data Datasheet

Cara paling umum untuk mengetahui nilai Hfe transistor adalah dengan merujuk ke lembar data (datasheet) transistor tersebut yang dikeluarkan produsen. Dalam datasheet, produsen transistor akan mencantumkan nilai Hfe dalam berbagai kondisi operasi yang berbeda.

Pengukuran Langsung

Anda juga dapat mengukur Hfe transistor secara langsung dengan menggunakan alat pengukur transistor (transistor tester) atau multimeter yang memiliki fungsi untuk pengukuran Hfe.

Faktor-faktor yang Mempengaruhi Hfe

Variasi Manufaktur

Nilai Hfe dapat bervariasi antar transistor bahkan meskipun dari batch(produksi) yang sama. Ini adalah hasil dari variasi selama proses manufaktur dan dapat mempengaruhi kinerja keseluruhan rangkaian. Maksudnya pabrik tidak bisa membuat transistor yang sama yang seragam nilai Hfenya, setidaknya hingga sampai saat ini. Namun untuk aplikasi yang umum sebaiknya menggunakan transistor yang sama yang satu produsen.

Setiap pengguna bisa memiliki preferensi yang berbeda tentang ini. Pada Power amplifier yang menggunakan transistor final berderet-deret, kesamaan Hfe setiap transistor penting diperhatikan untuk hasil yang bagus.

Suhu

Suhu operasi transistor dapat memengaruhi Hfe. Pada suhu yang lebih tinggi, Hfe dapat mengalami penurunan  sehingga perlu diperhatikan dalam aplikasi tertentu yang mengharuskan transistor beroperasi pada suhu yang ekstrem.

Pentingnya Hfe dalam Penguatan Sinyal Audio

Memilih Transistor yang Tepat

Nilai Hfe (faktor penguatan) transistor sangat memengaruhi kemampuan amplifier untuk memperkuat sinyal audio. Nilai Hfe yang terlalu rendah mungkin tidak akan menghasilkan penguatan yang memadai, sedangkan Hfe yang terlalu tinggi bisa menyebabkan masalah seperti distorsi atau nois tinggi. Oleh karena itu, pemilihan transistor dengan nilai Hfe yang sesuai untuk aplikasi penguatan sinyal audio adalah langkah kritis dalam perancangan amplifier.

Baca Juga :  Ukuran Boks Subwoofer Super Scoop 15" (Rumah Keong) Untuk Lapangan

Menjaga Linearitas Penguatan

Hfe juga berperan dalam menjaga linearitas penguatan. Jadi jalam penguatan audio yang berkualitas, penting untuk menjaga penguatan sinyal agar berlangsung secara linier. Jika Hfe tidak konsisten atau tidak sesuai, ini bisa mengakibatkan distorsi sinyal yang dapat mengurangi kualitas suara yang dihasilkan. Jadi untuk urusan amplifier apalagi power berdaya besar, gunakan transistor yang asli bukan palsu.

Hfe Pada Transistor Catu Daya dalam Amplifier

Memastikan Stabilitas Operasi

Catu daya (power supply) dalam amplifier memiliki peran yang signifikan dalam memastikan stabilitas operasi. Ketika amplifier memperkuat sinyal audio, catu daya harus memberikan tegangan dan arus yang stabil untuk menjaga penguatan sinyal yang konsisten. Jika catu daya tidak stabil maka dapat menghasilkan distorsi atau masalah lain dalam output audio.

Kebutuhan Tegangan dan Arus

Desain catu daya yang baik harus mempertimbangkan kebutuhan amplifier terkait tegangan (VCC) dan arus (biasing). Tegangan catu daya yang tidak mencukupi dapat menyebabkan output amplifier terputus-putus, sementara arus biasing yang tidak tepat dapat mengakibatkan transistor masuk ke dalam mode off atau jenuh, yang dapat menghasilkan distorsi.

Keselarasan Antara Hfe dan Catu Daya

Keselarasan Parameter

Menyesuaikan nilai Hfe transistor dengan catu daya yang digunakan untuk sebuah rangkaian amplifier, sangat penting. Misalnya, jika Anda memilih transistor dengan Hfe tinggi maka Anda mungkin memerlukan catu daya yang lebih stabil dan kuat untuk mendukung penguatan yang diperlukan. Sebaliknya, jika Hfe transistor rendah, maka Anda mungkin bisa menggunakan catu daya yang lebih sederhana.

Pengaturan Biasing yang Tepat

Konfigurasi biasing basis transistor juga penting untuk dipertimbangkan dalam kaitannya dengan catu daya. Maka kita perlu mengatur biasing yang tepat untuk memastikan transistor beroperasi dalam mode linier dan menghindari distorsi.

Berapa nilai Hfe yang ideal untuk Transistor Final Audio?

Nilai Hfe yang ideal untuk transistor final audio bisa bervariasi tergantung pada aplikasi dan desain amplifier. Jadi tidak ada satu nilai Hfe yang ideal untuk semua situasi. Berikut beberapa faktor yang perlu untuk dipertimbangkan :

  • Desain amplifier yang berbeda bisa membutuhkan nilai Hfe yang berbeda. Misalnya, penguat audio kecil untuk speaker portabel bisa memiliki persyaratan Hfe yang berbeda dengan amplifier daya tinggi.
  • Sensitivitas amplifier adalah sejauh mana amplifier merespons perubahan kecil pada sinyal input. Untuk amplifier yang memerlukan sensitivitas tinggi mungkin membutuhkan nilai Hfe yang lebih tinggi.
  • Nilai Hfe bisa memengaruhi distorsi pada penguat sinyal audio, untuk itu kita perlu mempergunakan transistor dengan Hfe yang lebih rendah. Hal ini bertujuan untuk mengurangi distorsi crossover (cross-over distortion) pada amplifier.
  • Demi kebutuhan akan daya amplifier yang maksimal, kita juga harus mempertimbangkan faktor lain. Karena Amplifier dengan kebutuhan daya yang tinggi, mungkin memerlukan transistor daya dengan Hfe yang tinggi untuk menghasilkan penguatan yang mencukupi.
  • Pada saat memilih nilai Hfe yang tepat, titik kerja (biasing) transistor juga penting untuk kita mempertimbangkannya. Hal ini karena Hfe yang sesuai dapat membantu untuk menjaga titik kerja amplifier yang stabil dan menghindari distorsi.
  • Dalam praktiknya, pemilihan nilai Hfe yang tepat untuk transistor final audio, seringkali menggunakan pengujian dan simulasi untuk mencapai performa yang akurat. Hal ini dapat melibatkan berbagai nilai Hfe untuk transistor yang berbeda dalam rangkaian yang sama.

Dengan mencoba beberapa transistor dengan berbagai nilai Hfe, Anda dapat menentukan kombinasi yang paling sesuai untuk kebutuhan aplikasi audio Anda. Oleh karena itu, tidak ada satu nilai Hfe yang ideal untuk semua situasi, dan pemilihan nilai tersebut harus disesuaikan dengan kebutuhan spesifik aplikasi Anda.

Kesimpulan

Dalam konteks penguatan sinyal audio atau amplifier, nilai Hfe transistor adalah parameter yang sangat penting. Memilih transistor dengan Hfe yang sesuai dan mempertimbangkan peran catu daya adalah langkah kritis dalam merancang amplifier yang dapat memberikan kinerja audio yang optimal. Keselarasan yang baik antara Hfe transistor dan catu daya akan menghasilkan suara yang jernih dan berkualitas dalam aplikasi audio amplifier.
