Pengertian Dioda Ultrafast Cara Kerja Dan Penggunaannya

Apa itu Dioda Ultrafast? Dalam era elektronika modern yang terus berkembang pesat, kecepatan dan efisiensi komponen elektronik menjadi sangat penting. Salah satu inovasi yang telah merevolusi dunia elektronika adalah dioda ultrafast. Dioda ini menawarkan kecepatan tinggi yang luar biasa dalam merespons sinyal listrik, dan telah mengisi berbagai aplikasi penting dalam berbagai industri elektronika. Artikel ini akan mengungkap berbagai aspek mengenai dioda ultrafast, mulai dari prinsip kerjanya hingga aplikasinya

Mengenal Dioda Ultrafast, Manfaat, Cara Kerja Dan Penggunaannya

Beberapa Contoh Dioda Ultrafast

Sebelum kita melangkah lebih jauh untuk mendalami dioda ultrafast, pertama penting kita mengetahui beberapa jenis dan contoh dari berbagai dioda ultrafast yang ada. Type dan jenis ini bisa di aplikasikan sesuai dengan kebutuhan spedsifik kita dalam rencana aplikasinya.

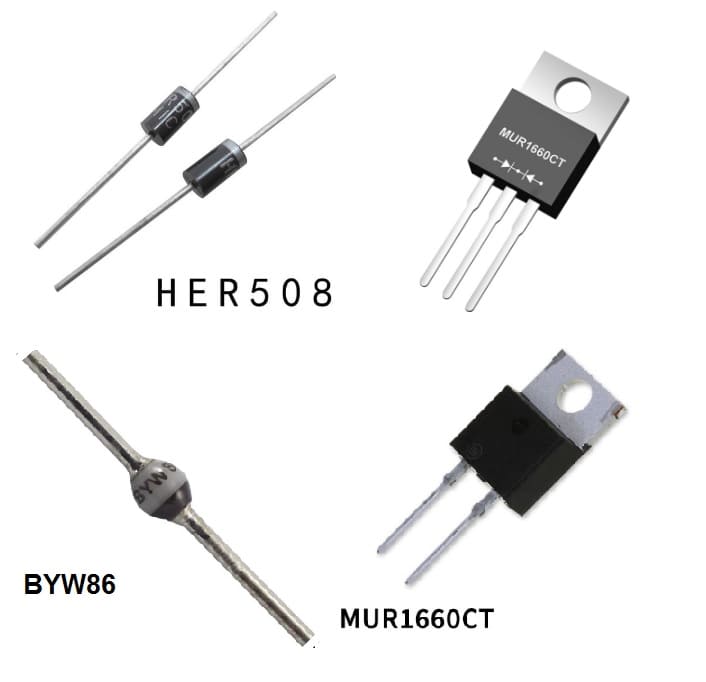

dioda ultrafast dan kegunaannya
Di bawah ini adalah beberapa jenis dan contoh dioda ultrafast beserta kapasitasnya:

1. Dioda Schottky Ultrafast: Contoh 1N5817. Kapasitas arus maksimum sekitar 1 A
2. Dioda Schottky Barrier Silicon Carbide (SiC): Contoh C3D06060A. Kapasitas arus maksimum sekitar 6 A
3. Dioda PIN Ultrafast: Contoh HPFR-5G-50. Kapasitas Arus hingga 50 mA
4. Dioda Gunn Ultrafast: Contoh 2N4338. Kapasitas tergantung pada aplikasi, biasanya dalam kisaran beberapa miliampere
5. Dioda Varaktor Ultrafast: Contoh BBY53-02W. Kapasitas tergantung pada desain, biasanya dalam kisaran beberapa picofarads (pF)

Contoh-contoh dioda ultrafas lainnya

Diode BYV26E-TR: Dioda ultrafast ini memiliki kemampuan pemulihan yang sangat cepat dengan waktu pemulihan terbalik (reverse recovery time) kurang dari 30 pikodetik. Diode BYV26E-TR mampu menangani arus hingga 2 A, membuatnya cocok untuk aplikasi dalam power supply SMPS dengan frekuensi tinggi.

Diode UF400x Series: Contoh lain dari dioda ultrafast adalah seri UF400x, seperti UF4004 dan UF4007. Dioda-dioda dalam seri ini memiliki waktu pemulihan yang sangat singkat dan kapasitas arus yang bervariasi, mulai dari sekitar 1 A hingga 4 A. Dioda-dioda ini umumnya digunakan dalam berbagai aplikasi, termasuk dalam rangkaian penyearah SMPS.

Diode STTH Series: Seri dioda STTH dari STMicroelectronics adalah contoh lain dioda ultrafast. Dioda-dioda dalam seri ini kelompok dioda semikonduktor yang dirancang untuk memiliki waktu pemulihan yang sangat cepat setelah arus melewati kondisi maju ke kondisi mundur. Dioda-dioda ini sangat cocok untuk aplikasi yang memerlukan perpindahan arus yang cepat dan efisiensi tinggi. Singkatan “STTH” merujuk pada karakteristik super cepat (Super Fast) dan pemulihan yang cepat (Threshold).

Diode MUR3020PT: Dioda ultrafast ini memiliki kapasitas arus yang lebih tinggi, dengan kemampuan menangani arus hingga 30 A. Waktu pemulihan terbaliknya cukup cepat, membuatnya cocok untuk aplikasi di mana arus yang lebih tinggi diperlukan, seperti dalam power supply industri atau aplikasi yang membutuhkan konversi daya yang tinggi. Beberapa contoh dioda ultrafast dari seri MUR (Ultrafast Rectifiers) dan seri HER (Hyperfast Efficient Rectifiers) beserta kapasitasnya:

Seri MUR (Ultrafast Rectifiers):

MUR120: Dioda Schottky ultrafast, Arus maksimum sekitar 1 A.
MUR420: Dioda Schottky ultrafast, Arus maksimum sekitar 4 A.
MUR8100: Dioda Schottky ultrafast, Arus maksimum sekitar 8 A.

Seri HER (Hyperfast Efficient Rectifiers):

HER108: Dioda ultrafast, Arus maksimum sekitar 1 A.
HER208: Dioda ultrafast, Arus maksimum sekitar 2 A.
HER301: Dioda ultrafast, Arus maksimum sekitar 3 A.

Perlu dicatat bahwa kapasitas dan spesifikasi dioda dapat bervariasi tergantung pada produsen dan model spesifiknya. Sebelum menggunakan dioda ultrafast dari seri MUR atau HER dalam aplikasi Anda, pastikan untuk merujuk pada lembar data (datasheet) dari produsen dioda tersebut untuk memastikan bahwa dioda tersebut sesuai dengan kebutuhan dan spesifikasi aplikasi Anda.

Pengertian Dioda Ultrafast

Dioda ultrafast adalah jenis dioda semikonduktor yang memiliki kemampuan merespons perubahan sinyal listrik dengan sangat cepat. Kecepatan ini terjadi karena waktu pemulihan yang sangat singkat dari dioda ini setelah diberikan tegangan maju. Dalam kondisi dioda bias maju, elektron-elektron akan berpindah dari daerah berlekatan ke daerah hambat dioda. Dalam dioda konvensional, waktu yang diperlukan untuk elektron berpindah dari daerah hambat ke daerah berlekatan adalah beberapa nanodetik. Namun, dioda ultrafast mampu melakukan transisi ini dalam rentang waktu yang lebih pendek, yaitu beberapa pikodetik atau bahkan lebih cepat.

Prinsip Kerja Dioda Ultrafast

Dioda ultrafast bekerja berdasarkan prinsip kerja dioda semikonduktor pada umumnya. Dioda terdiri dari dua lapisan semikonduktor, yaito lapisan P (positif) dan lapisan N (negatif), yang berdampingan. Ketika tegangan diberikan pada dioda dengan polaritas maju, yaitu kutub positif diterapkan pada lapisan P dan kutub negatif pada lapisan N, maka elektron-elektron di lapisan N akan bergerak menuju lapisan P, dan lubang-lubang di lapisan P akan bergerak menuju lapisan N. Dalam dioda konvensional, waktu yang diperlukan untuk perpindahan ini adalah sekitar nanodetik.

Baca Juga :  Cara mengatasi dan memperbaiki Remot TV macet

Namun, dioda ultrafast telah dirancang secara khusus untuk mengurangi waktu pemulihan yang dicapai melalui pengoptimalan material semikonduktor, desain struktur fisik dioda, dan penggunaan teknologi canggih dalam fabrikasinya. Sebagai hasilnya, dioda ultrafast mampu merespons perubahan tegangan dengan sangat cepat, membuatnya ideal untuk aplikasi yang membutuhkan sinyal frekuensi tinggi.

Aplikasi Dioda Ultrafast

Dioda Ultrafast Dan Power Supply SMPS

Sistem Power Supply Switch Mode (SMPS) adalah catudaya untuk berbagai perangkat elektronik modern, mulai dari komputer hingga peralatan rumah tangga. SMPS bertugas mengubah tegangan listrik dari satu tingkat ke tingkat lainnya dengan efisiensi tinggi. Dalam beberapa tahun terakhir, dioda ultrafast telah menjadi pilihan utama dalam aplikasi SMPS, memungkinkan efisiensi lebih tinggi, ukuran yang lebih kecil, dan kinerja yang lebih baik secara keseluruhan.

Dioda ultrafast dirancang khusus untuk memiliki waktu pemulihan yang sangat cepat setelah arus berpindah dari kondisi maju ke kondisi mundur. Dalam SMPS, dioda berfungsi untuk memberikan jalan bagi arus listrik yang bergerak dari trafo output ke beban, serta untuk mencegah arus mundur dari beban kembali ke trafo output. Kecepatan dioda dalam memutuskan aliran arus sangat penting dalam aplikasi SMPS karena dapat mempengaruhi efisiensi dan kinerja keseluruhan dari rangkaian SMPS.

Keunggulan Dioda Ultrafast dalam Aplikasi SMPS

  • Efisiensi Lebih Tinggi: Salah satu keunggulan utama dari dioda ultrafast dalam SMPS adalah efisiensi yang lebih tinggi. Waktu pemulihan yang sangat singkat dari dioda ultrafast meminimalkan kerugian daya yang terjadi saat dioda beralih dari kondisi maju ke kondisi mundur. Hal ini mengurangi kehilangan energi dalam bentuk panas, sehingga efisiensi konversi daya dari input ke output meningkat.
  • Frekuensi Operasi yang Lebih Tinggi: Dioda ultrafast memungkinkan SMPS bekerja pada frekuensi operasi yang lebih tinggi dibandingkan dengan dioda konvensional. Ini penting karena frekuensi operasi yang lebih tinggi memungkinkan ukuran komponen SMPS menjadi lebih kecil, yang pada gilirannya mengurangi ukuran keseluruhan perangkat elektronik.
  • Reduksi Waktu Pemulihan: Dalam SMPS, waktu pemulihan yang cepat dari dioda ultrafast mengurangi dampak transien pada rangkaian. Ini dapat mengurangi gangguan elektromagnetik (EMI) dan nois, yang sering kali menjadi masalah dalam perangkat elektronik yang sensitif.
  • Penurunan Panas: Karena dioda ultrafast memiliki waktu pemulihan yang cepat, mereka menghasilkan panas yang lebih sedikit selama operasi. Ini mengurangi kebutuhan untuk pendingin tambahan dan memungkinkan desain yang lebih kompak.

Dioda ultrafast dalam SMPS sering digunakan pada tahap penyearah (rectification) yang mengubah arus listrik AC menjadi DC. Di sini, dioda ultrafast digunakan sebagai dioda penyearah, yang memungkinkan aliran arus listrik hanya dalam satu arah. Kecepatan dioda ultrafast dalam memutuskan arus mundur sangat penting dalam menjaga efisiensi dan performa keseluruhan SMPS. Selain itu, dioda ultrafast juga digunakan dalam tahap input filter SMPS untuk mengurangi dampak transien dan nois.

Aplikasi lainnya dari dioda ultrafast

  • Komunikasi Optik: Salah satu aplikasi utama dioda ultrafast adalah dalam sistem komunikasi optik. Kecepatan tinggi dioda ini memungkinkan untuk mentransmisikan data dengan kecepatan gigabit per detik melalui serat optik. Ini sangat penting dalam jaringan telekomunikasi modern yang mengandalkan transmisi data berkecepatan tinggi.
  • Elektronika Frekuensi Tinggi: Dioda ultrafast digunakan dalam rangkaian elektronika frekuensi tinggi seperti pemrosesan sinyal mikro gelombang dan radar. Kemampuan dioda ini untuk merespons perubahan sinyal dalam waktu singkat membantu dalam pengolahan sinyal yang kompleks.
  • Pemrosesan Data Cepat: Dalam komputasi modern dan pemrosesan data, dioda ultrafast dapat digunakan untuk memungkinkan pemrosesan sinyal dalam kecepatan tinggi. Ini membantu dalam aplikasi seperti pemrosesan citra medis, analisis data real-time, dan komputasi paralel.
  • Deteksi Cahaya Tingkat Tinggi: Dioda ultrafast juga digunakan dalam deteksi cahaya pada tingkat tinggi, seperti dalam fotodetektor ultrafast. Aplikasi ini dapat ditemukan dalam spektroskopi, pencitraan medis, dan penelitian ilmiah lainnya.

Kelemahan Dioda Ultrafast

Meskipun dioda ultrafast menawarkan banyak manfaat, penggunaannya juga memiliki tantangan tersendiri. Salah satu tantangan utama adalah pengelolaan panas. Karena dioda ini beroperasi pada frekuensi tinggi dan memiliki waktu pemulihan yang cepat, mereka cenderung menghasilkan panas yang signifikan. Oleh karena itu pendinginan yang efisien menjadi sangat penting dalam penggunaan dioda ultrafast.

Kesimpulan

Dioda ultrafast adalah komponen elektronik yang menghadirkan kecepatan luar biasa dalam merespons perubahan sinyal listrik. Prinsip kerjanya didasarkan pada perpindahan elektron di dalam lapisan semikonduktor, dengan waktu pemulihan yang sangat singkat. Aplikasi dioda ultrafast sangat luas, mulai dari komunikasi optik hingga pemrosesan data cepat. Potensi dioda ultrafast dalam memajukan teknologi elektronika sangatlah besar meskipun ada tantangan dalam aplikasinya. Dengan terus mengembangkan dan memperbaiki desain serta materialnya, dioda ultrafast akan terus memainkan peran penting dalam mendukung revolusi teknologi modern.
