Tujuan Memparalel Banyak Transistor Final Power Amplifier Class AB

Dalam dunia audio, power amplifier adalah penting untuk menghasilkan suara yang jernih, kuat, dan linier. Salah satu jenis power amplifier yang banyak digunakan adalah power amplifier kelas AB. Dalam artikel ini, kita akan membahas tujuan dan manfaat merangkai banyak transistor final secara paralel dalam power amplifier kelas AB.

Tujuan memparalel Banyak transistor final, penjelasan dan teknik-teknik umum

tujuan merangkai banyak transistor final

Power Amplifier Kelas AB dan Peran Transistor Final

Power amplifier kelas AB adalah jenis amplifier yang digunakan untuk memperkuat sinyal audio dengan efisiensi yang lebih tinggi dibandingkan dengan power amplifier kelas A. Power amplifier kelas AB menggunakan transistor penguat daya final sebagai komponen utama yang berperan penting memperkuat sinyal audio.

Transistor final berperan dalam mengontrol arus listrik yang mengalir melalui sirkuit output power amplifier. Transistor ini bekerja dalam mode linier, di mana arus listriknya mengalir sepanjang siklus sinyal audio. Sebagai komponen yang sangat penting, transistor penguat daya khususnya final harus dipilih dengan tepat dan cermat dan ditempatkan dengan benar dalam sebuah rangkaian power amplifier.

Prinsip Kerja Power Amplifier Kelas AB dan Keunggulannya

Power amplifier kelas AB menggunakan prinsip kerja yang kombinasi antara power amplifier kelas A dan kelas B. Prinsip kerja ini menghasilkan efisiensi yang lebih tinggi daripada power amplifier kelas A, tetapi dengan distorsi yang lebih rendah daripada power amplifier kelas B.

Power amplifier kelas AB mengoperasikan transistor penguat daya pada titik bias yang sedikit lebih tinggi daripada nol, sehingga transistor tetap aktif saat tidak ada sinyal input atau sinyal input yang sangat kecil. Hal ini mengurangi distorsi crossover yang sering terjadi pada power amplifier kelas B, di mana transistor penguat daya hanya aktif pada setengah siklus sinyal input. Baca juga : Cara Menyetel Bias Dan DC Offset Pada Driver Amplifier Class A/B

Keunggulan power amplifier kelas AB meliputi efisiensi yang lebih tinggi daripada power amplifier kelas A, distorsi yang rendah, dan kemampuan menghasilkan daya yang lebih tinggi. Namun, agar mencapai kinerja optimal, merangkai transistor penguat daya final secara paralel menjadi penting dalam desain power amplifier kelas AB.

Mengapa Kita Membutuhkan Transistor penguat daya dalam Power Amplifier Kelas AB

Transistor final memiliki peran krusial dalam power amplifier kelas AB, yang bertanggung jawab memperkuat sinyal audio dan mengendalikan aliran arus listrik melalui sirkuit output power amplifier. Transistor final juga memungkinkan power amplifier kelas AB untuk menghasilkan daya output yang lebih besar dengan distorsi yang rendah.

Tanpa transistor final yang mumpuni, power amplifier kelas AB tidak akan mampu memperkuat sinyal audio dengan efisiensi tinggi dan menghasilkan suara yang berkualitas. Oleh karena itu, memperbanyak dengan merangkai transistor final secara paralel menjadi penting dalam memastikan kinerja optimal power amplifier kelas AB.

Baca juga : Berapa Ampere Trafo dan Berapa Set Jumlah Transistor final Yang dibutuhkan?

Merangkai Transistor final secara Paralel: Tujuan dan Manfaatnya

Tujuan utama merangkai transistor final secara paralel dalam power amplifier kelas AB adalah untuk meningkatkan kemampuan daya output dan juga mengurangi distorsi. Dengan merangkai transistor final secara paralel, daya output power amplifier dapat ditingkatkan karena transistor bekerja secara bersama-sama untuk menghasilkan arus listrik yang lebih besar.

Selain itu, merangkai transistor final secara paralel juga membantu mengurangi distorsi crossover yang terjadi pada power amplifier kelas AB. Dengan menggunakan beberapa transistor final yang bekerja bersama-sama, setiap transistor mengambil bagian dalam memperkuat bagian sinyal audio yang berbeda. Hal ini mengurangi distorsi crossover akibat under capacity dan menghasilkan suara yang lebih bersih dan jernih.

Manfaat lain dari merangkai transistor final secara paralel adalah meningkatkan keandalan dan mengurangi resiko kegagalan/masalah yang tidak diinginkan. Dalam merangkai transistor secara paralel, jika satu transistor mengalami masalah atau kegagalan(dengan catatan tidak rusak short), transistor lain masih dapat menjaga kinerja power amplifier. Hal ini mengurangi resiko terjadinya kerusakan total pada power amplifier dan memungkinkan perbaikan yang lebih mudah.

Keuntungan dan Tantangan dalam Merangkai Transistor final secara Paralel

Merangkai transistor final secara paralel dalam power amplifier kelas AB memiliki beberapa keuntungan. Pertama, daya output dapat ditingkatkan secara signifikan dengan menggunakan beberapa transistor yang bekerja secara paralel. Hal ini memungkinkan power amplifier untuk menghasilkan suara yang lebih kuat dan mampu menggerakkan speaker dengan impedansi rendah.

Baca Juga :  Ciri TV LED Yang Sudah Digital Yang Perlu Anda Tahu

Selain itu, merangkai transistor final secara paralel juga membagi beban kerja antara transistor-transistor tersebut. Hal ini mengurangi tegangan dan arus yang harus ditangani oleh masing-masing transistor, sehingga mengurangi risiko overheating dan kerusakan pada transistor.

Namun, merangkai transistor final secara paralel juga dapat menimbulkan beberapa tantangan. Salah satunya adalah perlu adanya pengaturan yang tepat untuk memastikan setiap transistor menerima aliran arus yang seimbang. Jika ada ketidakseimbangan dalam aliran arus, transistor yang menerima arus yang lebih besar dapat mengalami beban kerja yang berlebihan dan berisiko mengalami kerusakan.

Selain itu, perhatian khusus juga harus diberikan pada penyusunan transistor final secara fisik. Setiap transistor harus ditempatkan dengan baik, mengatur penyaluran panas dan pendinginan yang efektif. Penting untuk memastikan bahwa semua transistor memiliki kondisi termal yang serupa untuk menghindari ketidakseimbangan suhu dan risiko overheating.

Teknik Merangkai Transistor final secara Paralel dalam Power Amplifier Kelas AB

Ada beberapa teknik yang dapat digunakan dalam merangkai transistor final secara paralel dalam power amplifier kelas AB. Salah satu teknik yang umum digunakan adalah menggunakan resistor emitter yang sama untuk setiap transistor. Resistor emitter membantu dalam mengatur arus yang mengalir melalui setiap transistor secara seimbang.

Resistor Emiter pada rangkaian transistor final

Selain itu, teknik lain yang dapat digunakan adalah penggunaan transistor dengan karakteristik yang serupa. Transistor yang memiliki karakteristik yang serupa memastikan bahwa arus dan tegangan terdistribusi secara merata di antara transistor-transistor tersebut.

Selain itu, teknik pengaturan termal yang baik juga sangat penting dalam merangkai transistor final secara paralel. Ini termasuk penggunaan pendingin yang efektif, pemasangan transistor pada heatsink yang sesuai dan penyaluran panas yang efisien untuk mendinginkan transistor-transistor tersebut.

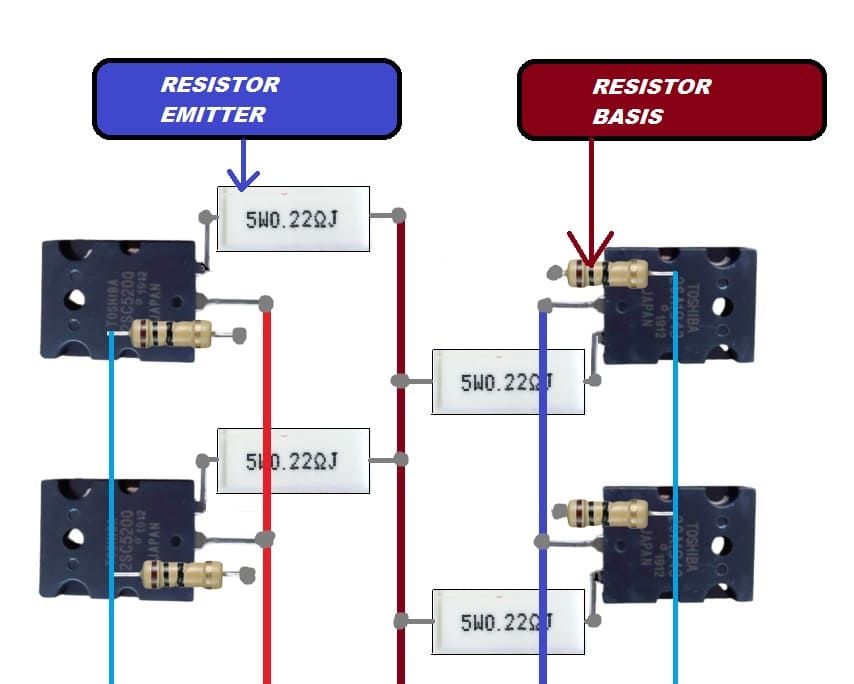

teknik merangkai paralel transistor final

Resistor basis pada rangkaian transistor final

Resistor basis adalah komponen penting dalam rangkaian transistor daya pada power amplifier kelas AB. Resistor ini berfungsi untuk mengatur arus basis transistor, menghasilkan respons yang stabil, mengurangi distorsi crossover, dan melindungi transistor daya.

Penggunaan resistor basis memiliki beberapa manfaat, termasuk mengurangi distorsi crossover, stabilisasi respons transistor, dan melindungi transistor dari kerusakan. Dengan arus basis yang tepat, transistor daya dapat bekerja dalam mode linier dan menghasilkan output yang akurat dengan distorsi yang rendah.

Penggunaan resistor basis juga berdampak pada efisiensi power amplifier. Dengan mengurangi distorsi crossover, kualitas suara yang dihasilkan menjadi lebih baik. Implementasi resistor basis membutuhkan pemilihan nilai resistor yang tepat sesuai dengan karakteristik transistor daya yang digunakan. Penempatan fisik dan pengaturan termal yang baik juga penting untuk menjaga stabilitas dan efisiensi transistor daya.

Dalam rangka meningkatkan efisiensi dan kualitas suara pada power amplifier kelas AB, penggunaan resistor basis pada rangkaian transistor daya merupakan langkah yang penting dan bermanfaat. Dengan memperhatikan hal-hal tersebut, kita dapat memaksimalkan performa power amplifier kelas AB dalam menghasilkan suara yang berkualitas tinggi dan efisiensi yang baik. Baca juga : Cara Merangkai Banyak Transistor Final Sanken untuk Driver OCL 150, SOCL

Penerapan dan Contoh Praktis Power Amplifier Kelas AB dengan Transistor final Paralel

Power amplifier kelas AB dengan transistor final paralel banyak digunakan dalam industri audio dan sistem suara profesional. Ini biasanya ditemukan pada amplifier gitar, amplifier panggung, sistem PA (Public Address), dan banyak lagi.

Contoh praktis dari penerapan power amplifier kelas AB dengan transistor final paralel adalah dalam sistem sound reinforcement untuk konser musik. Power amplifier kelas AB yang memanfaatkan transistor-transistor final paralel mampu menghasilkan daya yang cukup tinggi untuk menggerakkan speaker yang besar dan memberikan suara yang jernih, detail, dan kuat di ruang konser yang besar.

Kesimpulan: Merangkai Transistor final secara Paralel dalam Power Amplifier Kelas AB

Merangkai transistor final secara paralel dalam power amplifier kelas AB adalah langkah penting untuk meningkatkan daya output, mengurangi distorsi, dan meningkatkan keandalan power amplifier. Dengan merangkai transistor final secara paralel, daya output dapat ditingkatkan dengan menjaga arus yang seimbang dan membagi beban kerja antara transistor-transistor tersebut.

Meskipun ada tantangan dalam merangkai transistor final secara paralel, teknik yang tepat dalam pengaturan arus, pemilihan transistor yang serupa, dan pengaturan termal yang baik dapat mengatasi masalah tersebut. Power amplifier kelas AB dengan transistor final paralel banyak digunakan dalam industri audio dan memberikan performa yang superior dalam berbagai aplikasi, termasuk konser musik, sound sistem profesional, dan banyak lagi. Dengan memahami tujuan dan manfaat merangkai transistor final secara paralel, kita dapat membangun power amplifier kelas AB yang handal dan berkualitas.
