Ukuran Box Speaker 18 Inch Bass Jauh Single Vakum Folded Horn

Ukuran Box Speaker 18 Inch Bass Jauh bermacam-macam tergantung dari model, jenis, subwoofer yang dipakai dan-lain-lain. Jika sobat menginginkan box jenis bass jauh model vakum folded horn mungkin ukuran dan skema subwoofer lapangan bass jauh 18 inch single dibawah ini cocok. Jenis driver yang digunakan jelas harus memiliki frekwensi rendah 35Hz-100Hz dimana tuning pada box sekitar 30-80Hz, Pmax 1000watt. Driver yang digunakan harusnya memiliki kualitas yang bagus misalnya cone terbuat dari bahan bukan kertas atau coating yang tidak mudah sobek. Pada intinya driver yang berkualitas KW2 tak akan berumur lama karena box jenis ini kompresi udaranya tinggi karena kabinet yang kedap udara yang membuatnya cepat kendor. Tapi memang kualitas tak akan menghinati hasil, yakinlah itu…

Dikatakan box speaker bass jauh karena menggunakan rancangan speaker type Horn, dimana yang dilengkapi dengan cerobong kerucut yang akan mengarahkan getaran suara ke titik lokasi didepan, sehingga suara fokus satu arah dengan jangkauan yang lebih jauh daripada untuk jenis box standar biasa. Kelemahan jenis box horn semacam ini memang membutuhkan pekerjaan yang rumit dan bahan yang lebih banyak.

ukuran box subwoofer 18 inch bass jauh

JIka sobat ingin yang ukuran 15 inch dari jenis yang sama namun double driver bisa cek ini : Ukuran Box Speaker 15 Inch Bass Jauh RDV215 Double 15

Ukuran Box Speaker Bass Jauh Single 18Inch HNY118

Membuat gari pemotongan pada permukaan material

Material bisa menggunakan plywood atau MDF yang secara umum merupakan material yang cocok untuk membuat box speaker subwoofer, tentunya dengan alasan lumrah yaitu mudah didapat dan harganya murah. Ketebalan papan yang dianjurkan dan sesuai dengan skema adalah 18mm. Sobat membutuhkan 2 lembar papan walaupun tidak semua bagian terpakai untuk membuat 1unit box, yang misalnya mau membuat 2 unit box maka kira-kira papan yang dibutuhkan adalah 3 lembar. Ukuran lembaran papan umumnya 122cm x 244cm.

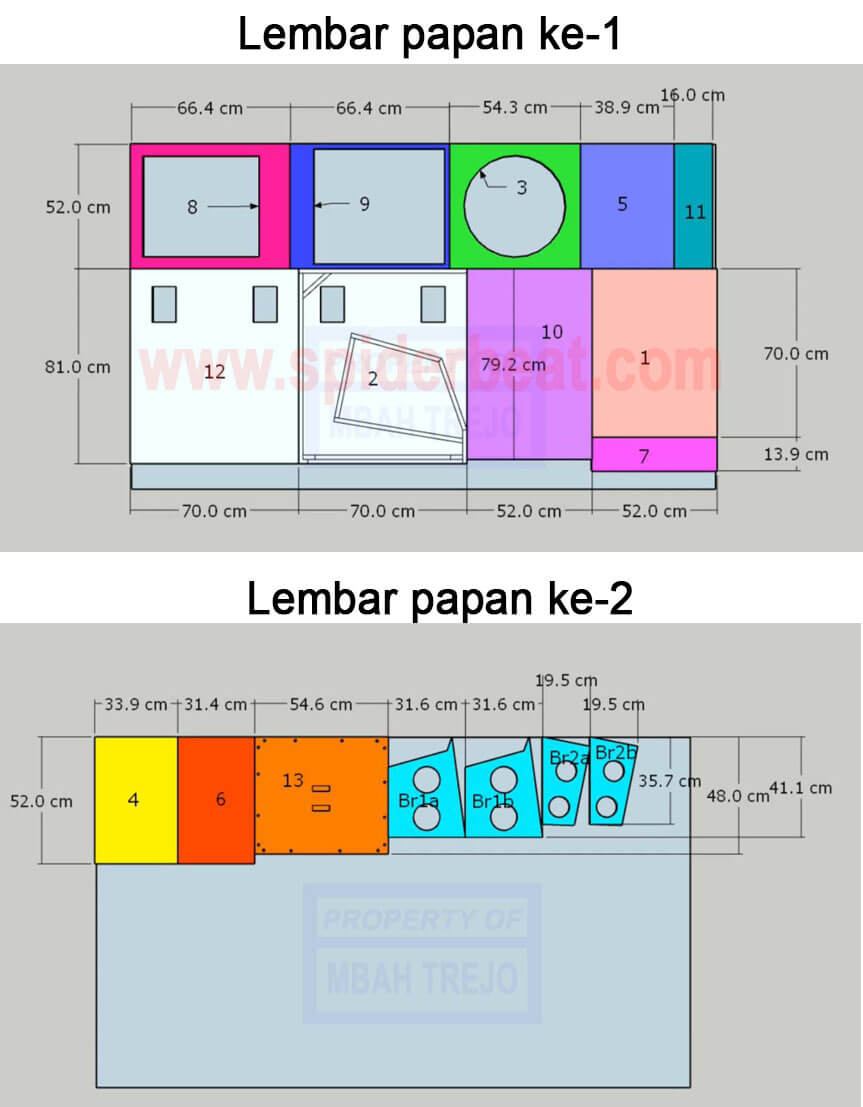

Berikut garis pemotongan yang sesuai dengan ukuran setiap panel yang dibutuhkan pada 2 lembar material :

lembar papan untuk box speaker 18 inch bass jauh

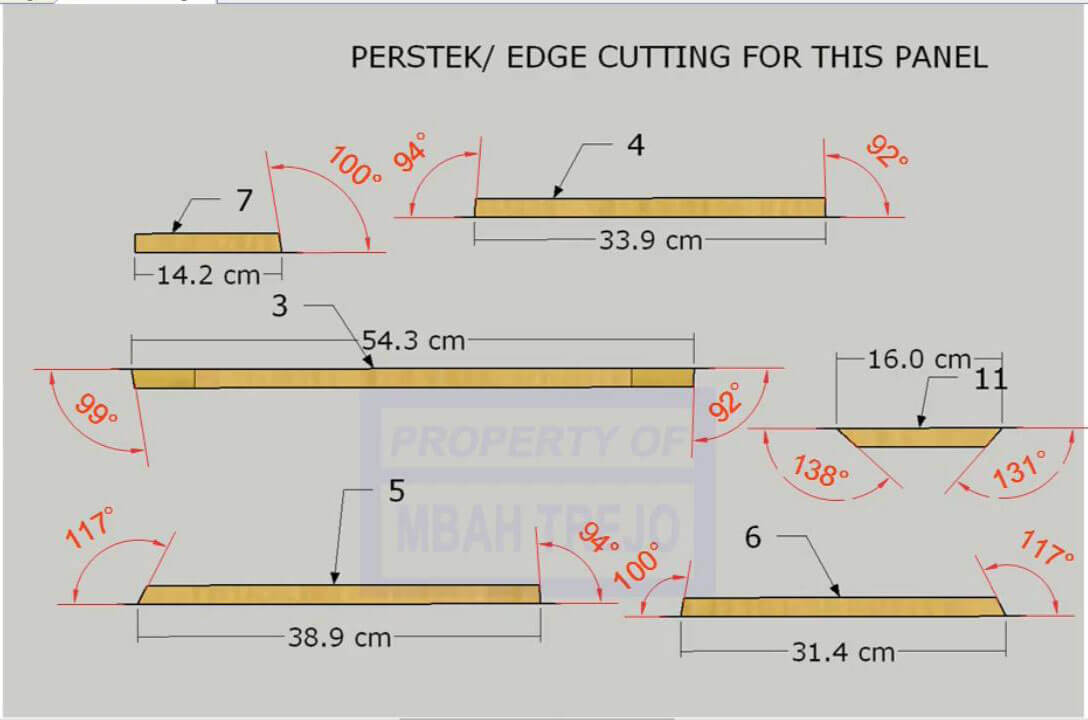

Pemotongan sudut tepi/perstek

Beberapa panel memerlukan pemotongan perstek. Lihat panel mana yang perlu di perstek, dan buat pemotongan perstek yang presisi karena ini sangat menentukan kekuatan sambungan dan mencegah udara bocor sehingga tidak vakum lagi. Perstek yang buruk akan longgar dan kekuatan sambungan kurang baik.

Baca Juga :  Memasang Banyak Speaker Untuk Public Address, Di Mall, Gedung Walet Dsb.

pemotongan tepi sudut box 18 inc bass jauh

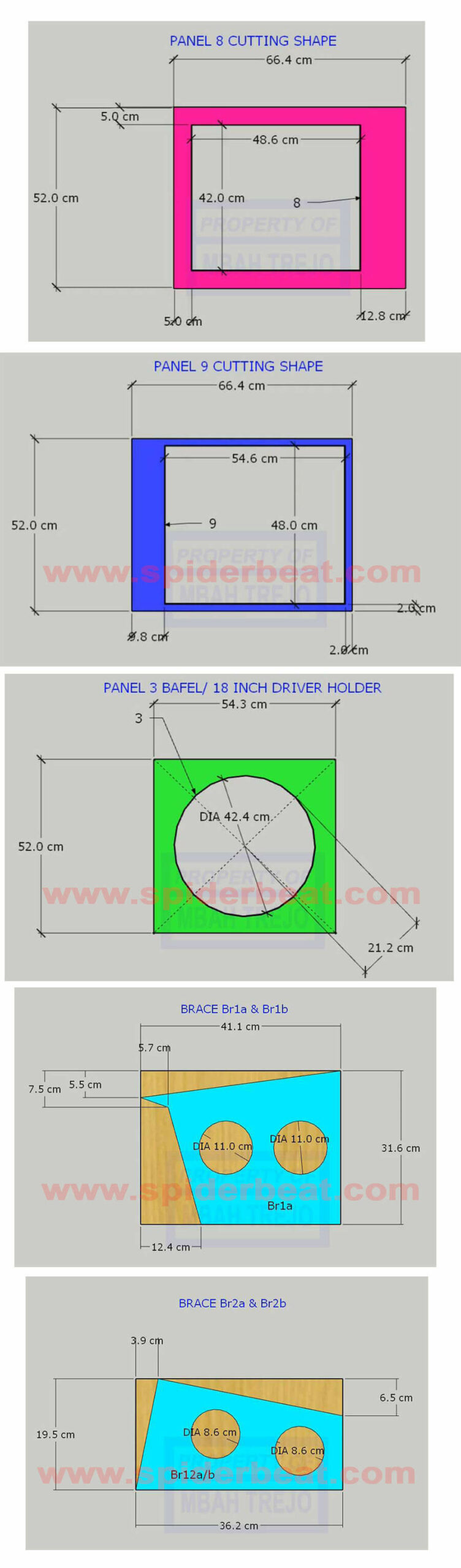

Bentuk khusus untuk beberapa panel

Panel tertentu memerlukan bentuk khusus termasuk untuk pintu driver dan brace, ya memang begini membuat box jenis folded horn sangat rumit. Tapi kalau ingin menjadi yang terdepan diarena balapan siapa takut….

ukuran box speaker bass jauh 18 inch single

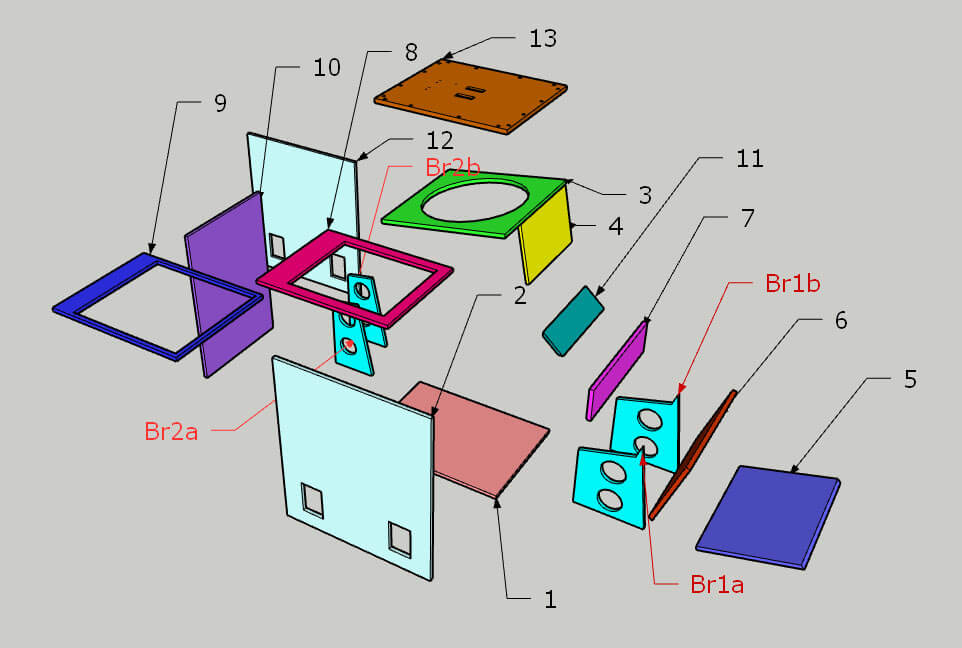

Semua panel yang dibutuhkan

Berikut pada gambar dibawah adalah semua bagian panel yang sudah dibuat. Tandai dengan nomor atau warna supaya tidak adda yang terlewat.

panel dan ukuran box speaker 18 inch bass jauh

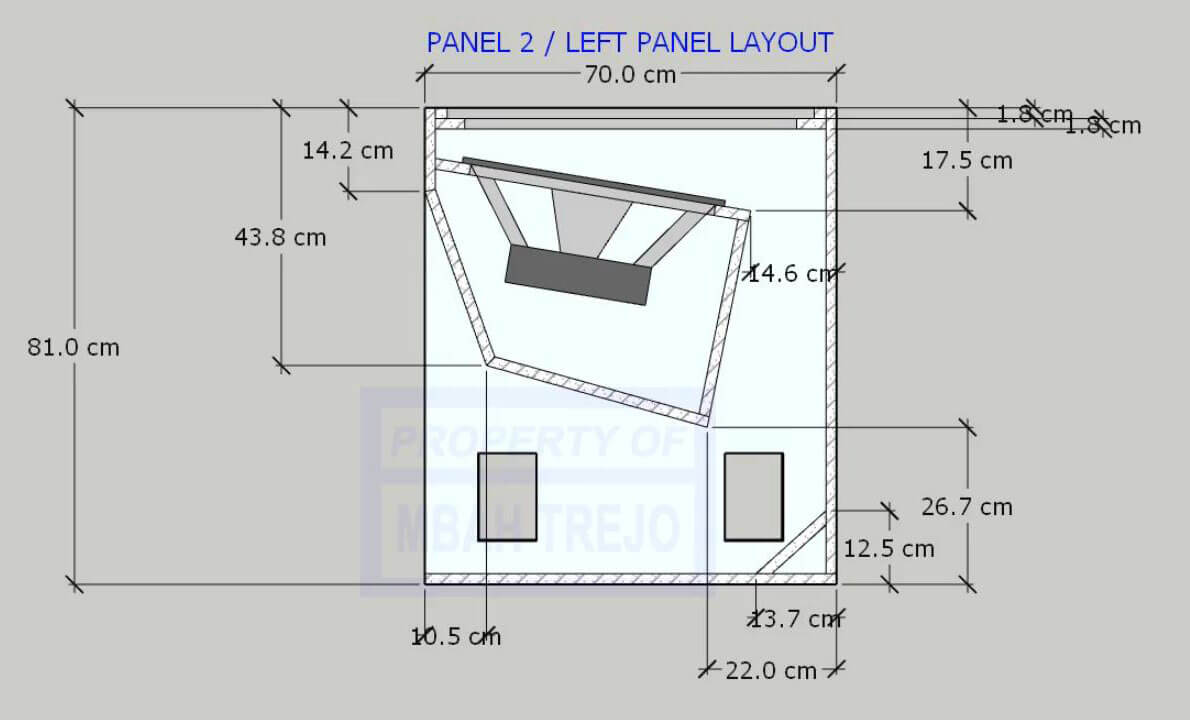

Skema layout sebagai garis pemandu

Pada saat penggabungan panel-panel untuk membangun box speaker bass jauh 18 inch ini sobat butuh membuat garis pada panel sisi kiri yang merupakan garis skema untuk memudahkan dan ketepatan sambungan setiap panel yang ada. Ukuran dibawah ini adalah berdasarkan titik koordinat pertemuan-pertemuan / sudut dari panel-panel yang ada.

skema layout box speaker bas jauh 18 inch

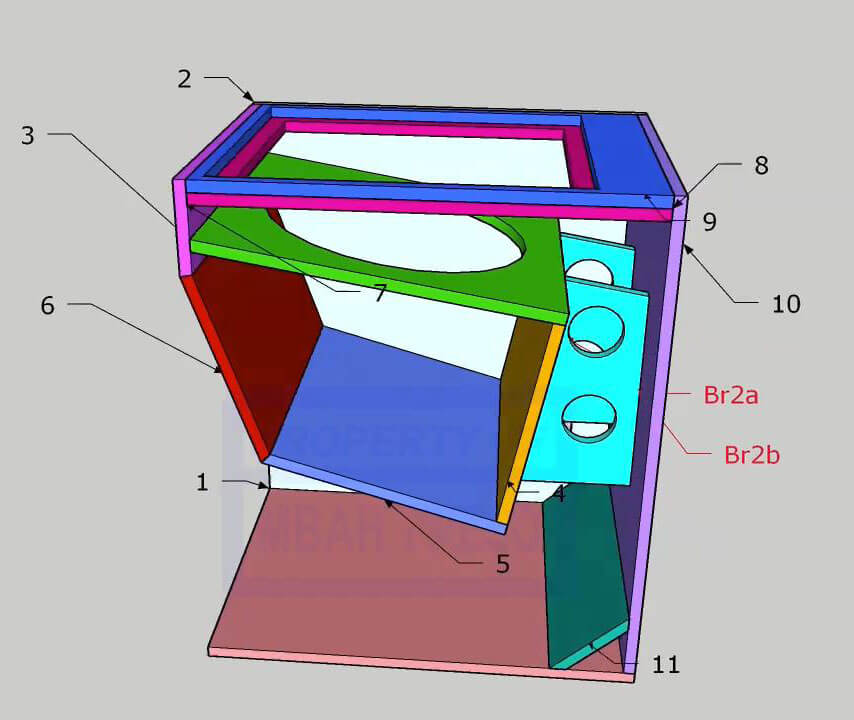

Perekatan, penggabungan panel

Penggabungan panel membutuhkan sekrup dan lem kayu yang kuat. Buat sambungan seperesisi mungkin, serapat mungkin dan sekuat mungkin. Ingat tekanan udara dari driver yang didorong oleh power amplifier akan sangat besar. Titik/garis sambungan yang kurang bagus bisa mempengaruhi kualitas dari box speaker bass jauh 18 inch folded horn ini



skema box speaker bass jauh 18 inch

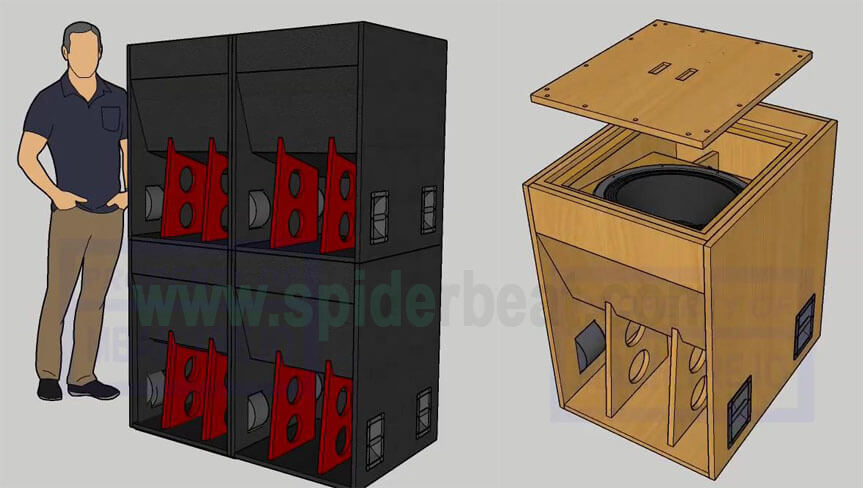

Perspektif

Berikut gambar perspektif 3D ata penampakan ketika box speaker bass jauh single 18 inch HNY118 sudah selesai dibuat.

Baca juga : Karakter Speaker ACR 15600 Black 15 Inch Dan Box Speaker Yang Cocok

subwoofer untuk bass jauh 18 inch

Demikian ukuran box speaker bass jauh 18 inch single subwoofer jenis folded horn vakum yang cukup rumit. Tapi saya yakin sobat bisa membuatnya dengan mudah jika teliti dan bisa menyekrup, mengelem serta menggergaji papan dengan benar. Biarpun rumit sekali lagi, usaha tak menghianati hasil. Siapa yang mau bersusah akan menkmati hasilnya. Berakit-rakit kehulu berenang ketepian. Yaudah terimakasih sudah mampir dan membaca, semoga bermanfaat..

Oh ya, ukuran dan skema lengkap beserta pembahasannnya serta banyak skema box subwoofer lainnya sudah di upload di channel Youtube Mbah Trejo. Kunjungi channel Mbah Trejo untuk mendapatkan pembahasan yang lebih detail tentang box speaker ini ya sob dan jangan lupa sukreb juga.
