Cara Kerja Mesin Fotocopy Dan Blok Mesinnya – Mesin fotokopi modern terdiri dari beberapa blok kerja yang berbeda, masing-masing bertanggung jawab atas fungsi khusus dalam proses fotokopi dengan bekerja secara berututan dan terkontrol.
Tabel konten
Sistem Cara Kerja Dan Blok Komponen Mesin Fotocopy
Mengenal Blok Komponen Yang terdapat Dalam Mesin Fotocopy
Beberapa proses kerja mesin fotocopy dilakukan oleh beberapa blok komponen kerja. Berikut adalah beberapa blok kerja utama dalam mesin fotokopi:
Pembacaan Dokumen (Scanner):
Ini adalah blok yang bertanggung jawab untuk membaca dokumen yang ingin difotokopi. Terdapat dua metode umum untuk membaca dokumen: penggunaan kaca pembaca (flatbed) atau penggunaan Automatic Document Feeder (ADF). Blok ini mencakup lampu pembaca (biasanya menggunakan lampu fluorescent atau LED) dan sensor gambar (CCD atau CIS) untuk mengubah dokumen fisik menjadi gambar digital.
Baca juga : Cara Kerja Router
Pemrosesan Gambar (Image Processing Unit):
Setelah dokumen dipindai, blok pemrosesan gambar bertanggung jawab untuk mengolah gambar digital yang dihasilkan. Ini termasuk peningkatan kualitas gambar, penyesuaian kontras, pemilihan resolusi, dan kompresi gambar untuk mengurangi ukuran file.
Mesin Fotokopi (Copier Engine):
Blok ini adalah inti dari mesin fotokopi dan bertanggung jawab untuk mencetak salinan fisik dari gambar yang diproses. Ini terdiri dari beberapa sub-blok, termasuk:
Drum Foto (Photoconductor Drum):
Ini adalah silinder yang bermuatan listrik yang mengambil gambar dari sinyal digital dan menerapkannya ke kertas menggunakan toner.
Tabung Toner (Toner Cartridge):
Ini adalah wadah yang berisi partikel toner, yang akan diterapkan ke drum foto untuk mencetak gambar di atas kertas.
Unit Fiksasi (Fusing Unit):
Setelah toner diterapkan ke kertas, unit fiksasi memanaskan toner dan menempelkannya secara permanen ke kertas.
Meja Penerima (Output Tray):
Ini adalah tempat di mana salinan dokumen keluar setelah proses pencetakan selesai.
Kontrol dan Antarmuka Pengguna:
Blok ini mencakup antarmuka pengguna (biasanya layar sentuh atau panel kontrol) dan prosesor yang mengatur seluruh proses fotokopi. Ini memungkinkan pengguna untuk memilih pengaturan cetakan, memonitor status mesin, dan mengakses fitur-fitur tambahan seperti pemindaian atau pencetakan warna.
Setiap blok ini bekerja bersama-sama secara terkoordinasi untuk menangani proses fotokopi dari awal hingga akhir, mulai dari pembacaan dokumen hingga pencetakan salinan yang siap digunakan.
Baca juga : Cara Kerja Kabel Serat Optik, Manfaat Dan Definisinya

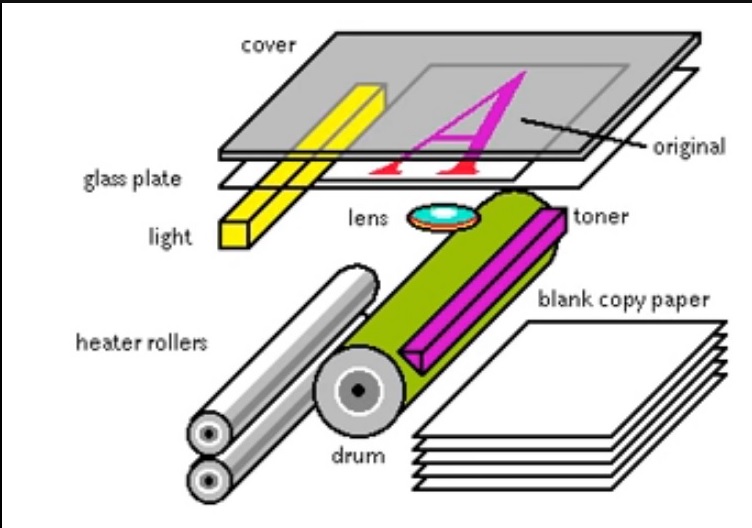

Cara Kerja Mesin Fotocopy Dan Prosesnya
Mesin fotokopi, atau mesin fotokopi digital, bekerja dengan menggunakan beberapa komponen utama untuk mereproduksi dokumen. Berikut adalah langkah-langkah umum dalam cara kerja mesin fotokopi:
- Pembacaan Dokumen: Dokumen yang ingin difotokopi diletakkan di atas kaca pembaca atau di dalam pengumpan dokumen otomatis (ADF). Dalam kedua kasus tersebut, mesin akan memindai dokumen untuk menghasilkan gambar yang akan difotokopi.
- Pemindaian: Saat dokumen dipindai, cahaya dari lampu pembacaan memindai gambar dokumen. Untuk dokumen yang diletakkan di atas kaca pembaca, lampu akan bergerak di bawah kaca untuk memindai seluruh dokumen. Untuk dokumen yang dimasukkan melalui ADF, lampu akan tetap diam sementara rol pemindai menggerakkan dokumen melewati lampu.
- Konversi ke Sinyal Digital: Gambar yang dipindai oleh lampu akan diubah menjadi sinyal digital menggunakan sensor CCD (Charged Coupled Device) atau CIS (Contact Image Sensor) yang ada di dalam mesin. Sinyal digital ini kemudian diolah oleh prosesor dalam mesin fotokopi.
- Pemrosesan Gambar: Setelah dokumen dipindai dan diubah menjadi sinyal digital, prosesor dalam mesin fotokopi akan memproses gambar tersebut. Ini termasuk penyesuaian kontras, peningkatan resolusi, dan pemrosesan lainnya untuk meningkatkan kualitas gambar.
- Reproduksi: Setelah gambar diproses, mesin fotokopi akan menghasilkan salinan dari dokumen tersebut. Ini dilakukan dengan mentransfer gambar yang diproses ke drum foto yang bermuatan listrik. Drum foto kemudian mengambil toner (partikel pigmen) yang diambil dari tabung toner dan menerapkannya ke kertas.
- Fiksasi: Setelah toner ditransfer ke kertas, kertas yang berisi gambar toner kemudian melewati unit fiksasi. Di sini, toner dipanaskan dan melekat secara permanen ke kertas.
- Penyelesaian: Setelah toner difiksasi ke kertas, kertas kemudian keluar dari mesin fotokopi sebagai salinan yang sudah jadi dari dokumen asli.
Penutup
Demikian beberapa blok komponen dan cara kerja mesin fotocopy. Seluruh proses kerja ini dikendalikan oleh perangkat lunak di dalam mesin fotokopi, yang memungkinkan pengguna untuk melakukan penyesuaian tertentu, seperti penyesuaian kontras, zoom, atau pilihan kualitas cetakan. Mesin fotokopi modern juga sering dilengkapi dengan fitur-fitur tambahan seperti pencetakan warna, pemindaian ke email atau USB, dan konektivitas jaringan untuk berbagi dokumen melalui sistem bersama.
