Ukuran Box Speaker Mid-hi Double 12 (2×12) Simple Untuk Lapangan

Box Speaker Mid-hi 2×12 inch untuk lapangan ini memiliki ukuran/dimensi 1030.0mm x 600.0mm x 495.0mm, cocok untuk audio lapangan yang cukup simple untuk dibuat sendiri. Merupakan desain dari Stipe Ercegovic 2005, bagus untuk melengkapi mid-low seperti jenis Box Speaker Midlow, Cubo Kick 15 Inch , dan sub-bass model Box Speaker Hybrid MPH-46, Sub-Bass 18 Double, yang sederhana Namun Efektif. Dengan driver 12 inch yang masuk kedalam dengan kemiringan panel sisi kiri kanan akan memperoleh efek jangkauan yang lebih jauh.

Skema dan Ukuran Box Speaker Mid-hi 2×12
ukuran box mid-hi double 12 inch

Bahan

Material papan harus memiliki ketebalan 15mm agar sesuai dengan ukuran dan desain dari skema ini, kayu lapis adalah pilihan bahan yang baik. Supaya tahan air, finishing disarankan dempul dan cat.

1. Part-part yang harus dipersiapkan

Masing-masing panel dan sekat yang dibutuhkan ditandai dengan huruf A-I
Skema box speaker Mid-hi 2x12

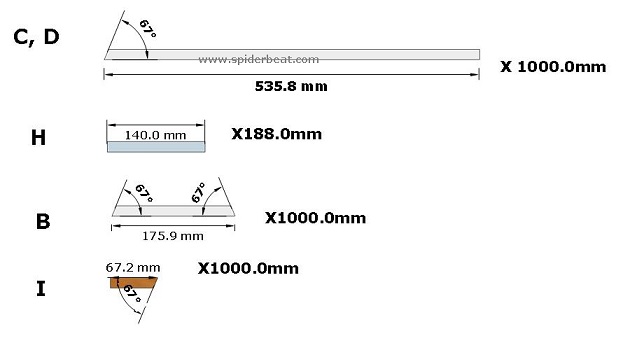

2. Ukuran panel-panel, bafle dan sekat

Buat masing-masing panel seperti pada ukuran yang tertera pada gambar :

Lihat Juga :  Cara Menggunakan Power Ampli BTL dengan baik agar Aman dan Maksimal

Ukuran panel box mid-hi 2x12 inch

Panel J dan H,  atas dan bawah
skema box mid-hi 2x12 panel atas dan bawah
Panel A Dan Baffle 12″
Ukuran bafle box mid-top 2x12 inch
Panel F Brace, dan G dudukan tweeter. Lubang tweeter (cutout tweeter) disesuaikan dengan ukuran tweeter yang kamu bisa dapatkan ditoko atau sesuai kesukaan.
Ukuran brace dan lubang twetter box mid-top 2x12

4. Perakitan panel-panel sekat, dan brace

Tampak letak dan posisi sekat dan brace dalam 3D. Rekatkan masing-masing menggunakan gabungan lem kayu/epoxy dan skrup supaya kuat benar.
skema box speaker mid-hi double 12 perakitan

5. Finishing

Setelah finishing kira-kira akan tampak seperti gambar model 3D dibawah ini.

  • Gunakan grill sebagai pelindung speaker supaya tidak kena benturan atau dimasuki tikus 😀
  • Sebaiknya di dempul dan cat supaya tidak menyerap air karena kayu lapis mudah rusak jika kena air.
    skema box speaker mid-hi double 12 inch plus tweeter

Desain lain yang mungkin juga kamu suka ==> Skema Desain Box Speaker 3 way 12 inch Untuk Mid-Hi

Demikian ukuran dan skema box speaker untuk mid-hi / mid-top 2 x 12 inch yang cukup sederhana namun powerfull. Selamat mengerjakan!
