Skema Box Speaker Hybrid MPH-46, Sub-Bass 18 Double Sederhana Namun Efektif

Box Speaker Hybrid, Sub-Bass 18 Double ini memang memiliki desain yang lebih sederhana di kelas speaker type horn lainnya seperti Turbo Bass , namun jangan tanya lagi keampuhannya. Desain MPH-46 oleh Marc O, yang kepopulerannya sudah mendunia dan banyak diklaim bagus kinerjanya untuk bekerja difrekwensi  40Hz – 200Hz. Tidak terlalu ahli betul ilmu kerja kayu, kamu saya kira bisa mengerjakannya dengan baik.

Box speaker MPh-46 ini adalah jenis box speaker Ported Horn Hybrid, atau istilahnya memiliki lubang angin-angin lawan dari jenis box sealed(tertutup). Sehingga meningkatkan gain bass lebih besar serta lebih rendah. Type yang ideal untuk sub-bass lapangan. Kamu bisa memadukannya dengan Box Speaker Midlow, Cubo Kick 15 Inch Untuk Lapangan

Desain Dan Skema Sub-Bass 18 inch Double MPH-46

MPH 46 design

1. Bahan

Material yang kamu pakai harus memiliki ketebalan 18mm agar sesuai dengan skema, bahan yang baik terutama karena harus ringan dan kuat adalah multiplex. Tapi boleh saja pakai yang lainnya seperti MDF. Lem dan skrup harus dipakai agar box benar-benar kuat dan tidak mudah bergetar. Lem kayu atau epoxy umumnya atau yang lain sesuai keinginan yang penting kuat.

2. Ukuran panel

  • Ukuran panel dasar yaitu panel bawah dan panel atas : 1222mm x 920mm
  • Ukuran panel utama belakang : 1222mm x 614
  • Ukuran sekat bisa melihat pada skema beserta kemiringan pemotongan, semua memiliki lebar 614mm.

skema box speaker sub bass 18 MPh46

ukuran box speaker sub bass 18 MPh46

3. Ukuran sekat, panel-panel dan Brace

Berikut ukuran sekat, panel dan brace yang dibutuhkan. Tanda x 614.0mm adalah ukuran lebar panel atau sekat.
panel box speaker sub bass 18 double MPh46
mb002
mb004 panel kiri kanan sub bass 18 double MPh46 mb005

Lihat Juga :  Skema Box Speaker F1 (Funktion One) 18 inch Double, Untuk Bass Jauh

4. Ukuran Brace dan panel tengah

Brace dan panel tengah berpasangan supaya bisa mengunci sehingga lebih kuat, soalnya jika dibuat terpisah nanti akan susah menggabungkannnya dengan sekrup. Tapi kalau kamu bisa ya silakan saja. 😀

ukuran box speaker MPh 46 18

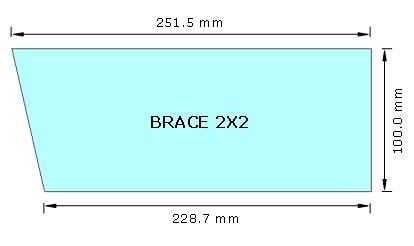

Brace 2 dibuat 2 untuk kanan dan kiri
mb008

5. Perakitan sekat, brace dan panel-panel

Seperti berikut penampakannya ketika sudah dirakit. Benar-benar sederhana, tak serumit box speaker sub-bass type horn 18 lainnya .

6. Finishing

Seperti ini penampakan sub-bass Hybrid Bass Reflex MPH-46 Ported Horn pada gambar desain berikut. Mirip dengan speaker sub-bass Ramayana yang superbesar tersebut 😀

Skema Box speaker hybrid MPH46 18

Desain Berbeda

Jika ingin menggunakan desain yang berbeda bisa melihat ide seperti ini, yaitu cukup mengubah dari skema awal menjadi seperti yang dikotaki warna merah :

skema Box MPH 46 desain berbeda

Membuat 2 lubang untuk port/angin-angin, ukuran sesuaikan dengan pipa port yaitu antara 100-150mm

sub bass 18 inch double

MPH 46 Bass hybrid

Demikian skema box speaker lengkap dengan ukuran, sub-bass hybrid MPH-46 18 inch double, desain sederhana namun hasil cukup efektif. Bisa Kamu coba, selamat bereksperimen.
