Fungsi Input Balance Pada Power Amplifier Profesional

Power amplifier profesional umumnya dilengkapi dengan input balance. Lalu apa fungsi input balance pada power amplifier? seberapa pentingkah dan apa manfaatnya? Mari kita bahas dalam artikel ini khusus yang peduli dengan kualitas suara perangkat audio .

Fungsi Kegunaan Input Balance Pada Power Amplifier

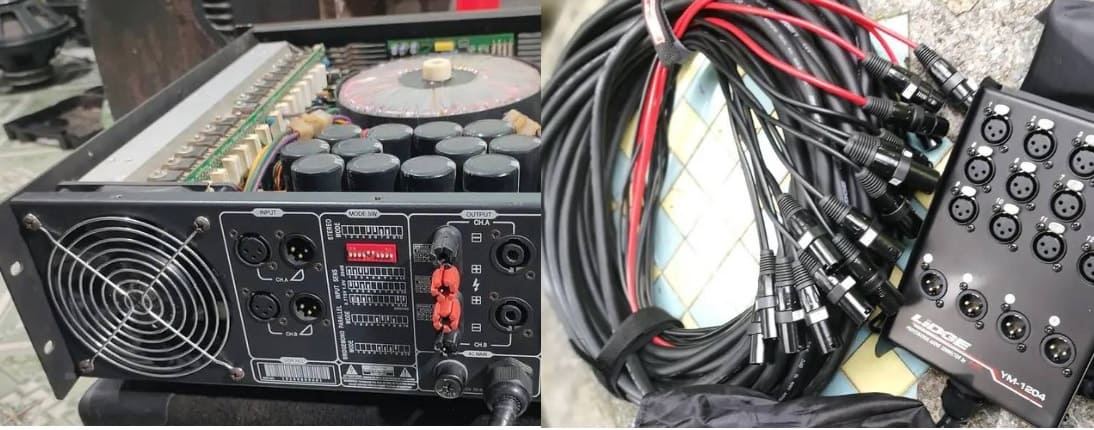

Fungsi Input Balance Power amplifier

Dalam konteks power amplifier (penguat daya), “input balance” mengacu pada sejauh mana sinyal masukan yang diberikan kepada power amplifier adalah seimbang atau seimbang dalam hal kuat dan fase. Input balance yang baik adalah hal penting dalam desain power amplifier karena ketidakseimbangan dalam sinyal masukan dapat mengakibatkan distorsi dan performa yang buruk. Input balance biasanya sudah terintegrasi dalam keseluruhan chasis power amplifier, namun ada juga power balance dalam bentuk modul terpisah umumnya digunakan pada power amplifier ombro.

Input Balance Dapat Diukur Dalam Beberapa Cara

Amplitude Balance (Keseimbangan Amplitudo)

Ini mengacu pada sejauh mana amplitudo sinyal masukan adalah seimbang. Jika ada ketidakseimbangan dalam amplitudo antara sinyal-sinyal masukan, dapat menyebabkan distorsi.

Phase Balance (Keseimbangan Fase)

Ini mengacu pada sejauh mana fase sinyal masukan adalah seimbang. Ketidakseimbangan fase dapat mengakibatkan efek interferensi yang merusak pada sinyal keluaran.

Impedance Balance (Keseimbangan Impedansi)

Ini mengacu pada sejauh mana impedansi sinyal masukan cocok dengan impedansi masukan amplifier. Keseimbangan impedansi dapat memastikan transfer daya yang efisien dari sumber ke amplifier.

Balanced Input (Masukan Seimbang)

Beberapa power amplifier dirancang dengan input yang secara fisik seimbang, biasanya menggunakan konektor XLR atau TRS. Ini dapat membantu memastikan bahwa sinyal masukan tetap seimbang sepanjang perjalanan melalui kabel ke power amplifier.

Input balance yang baik pada power amplifier penting untuk mendapatkan performa audio yang tinggi dan menghindari distorsi atau masalah lainnya. Ini terutama relevan dalam sistem audio profesional, seperti sistem konser, studio rekaman, atau aplikasi pro audio lainnya, di mana kualitas suara sangat penting.

Manfaat Menggunakan Input Balance

Dalam banyak kasus, power amplifier profesional atau komersial biasanya dilengkapi dengan input yang seimbang, terutama karena sinyal audio sering kali harus ditransmisikan melalui kabel yang panjang. Ini adalah praktik umum dalam sistem audio profesional, seperti sistem PA (Public Address), sistem suara untuk konser, studio rekaman, dan aplikasi lain di mana kualitas audio yang tinggi dianggap sangat penting.

Input balance memiliki beberapa manfaat yaitu :

Pengurangan Interferensi dan Gangguan (Noise Reduction): Input yang seimbang memungkinkan amplifier bisa lebih baik menghilangkan interferensi elektromagnetik yang bisa masuk ke dalam kabel panjang. Ini dapat mengurangi tingkat noise yang diterima oleh amplifier.

Berpindah mode output : Power amplifier stereo yang dilengkapi dengan input balance bisa beralih mode stereo menjadi mode BTL dengan mudah. Mode BTL sering dibutuhkan ketika membutuhkan daya keluaran yang lebih besar beberapa kali lipat.

Pembalik Fase: Pada sound system lapangan atau profesional, tidaklah mudah mengelola speaker yang berjumlah banyak (misalnya subwoofer) plus beberapa power amplifier yang memiliki daya sangat besar. Pada suatu kondisi sangat mungkin terjadi antara subwoofer yang satu dengan yang lain terjadi Cancel(tarik-menarik) yang menyebabkan bassnya mati atau tidak keluar. Nah dengan adanya input balance maka kita bisa membalik Fase speaker dengan mudah melalui input balance (inverting -) dan (non inverting +), sehingga fase sesuai dengan speaker dan tidak terjadi fenomena cancel lagi.

Pemindai Ketidakseimbangan Fase dan Amplitudo: Input yang seimbang memungkinkan amplifier untuk mendeteksi dan memperbaiki ketidakseimbangan fase dan amplitudo antara dua konduktor dalam kabel. Hal ini dapat mengurangi distorsi sinyal dan mempertahankan kualitas audio yang lebih baik.

Pemilihan Kabel yang Lebih Panjang: Dengan input yang seimbang, Anda dapat menggunakan kabel yang lebih panjang tanpa mengorbankan kualitas sinyal. Ini bermanfaat ketika Anda perlu menghubungkan sumber audio ke amplifier yang berjarak jauh dari processor audio. Kabel output dari asesoris audio yang panjang misalnya 15 meter untuk mencapai power amplifier mau tak mau menyebabkan terpotongnya sinyallistrik audio sehingga menjadi lemah. Nah input balance akan memperkuat kembali sinyal listrik menjadi normal kembali.

Penggunaan Konektor Balance: Untuk input yang seimbang sering menggunakan konektor XLR atau TRS (Tip-Ring-Sleeve), yang dirancang khusus untuk membuat sinyal seimbang.

Tidak semua situasi memerlukan input balance. Dalam penggunaan rumahan atau penggunaan yang lebih sederhana, mungkin Anda tidak perlu khawatir tentang input yang seimbang. Namun, dalam lingkungan audio profesional atau di mana panjang kabel yang digunakan cukup signifikan, input yang seimbang dapat memberikan manfaat dalam menjaga kualitas audio yang optimal.

Alasan Menggunakan Input Balance

Ada beberapa alasan mengapa power amplifier profesional sering menggunakan input yang seimbang (balanced input), sementara amplifier kelas rumah tangga umumnya tidak menggunakan fitur ini:

Panjang Kabel yang Lebih Panjang di Lingkungan audio Profesional: Dalam penggunaan profesional, seringkali membutuhkan kabel yang lebih panjang yang menghubungkan sumber audio ke power amplifier, terutama dalam lingkungan konser, teater, atau studio rekaman yang besar. Kabel panjang ini bisa menjadi lebih rentan terhadap interferensi dan gangguan elektromagnetik. Input balance membantu mengurangi risiko gangguan ini.

Baca Juga :  Power Supply 1 Trafo 2 Kiprok / Bridge - Skema, Kelebihan dan Peruntukannya

Mengelola Fase: Seperti yang sudah dijelaskan diatas tadi bahwa mengelola sound system profesional ribuan watt tidaklah mudah. Input balance akan sangat membantu untuk meningkatkan performa sound system, termasuk mengelola Fase speaker sehingga terdengar maksimal sesuai yang diharapkan.

Switch Mode Bridge dengan mudah: Power amplifier lapangan umumnya dilengkapi dengan mode bridge atau BTL, yang diperlukan untuk meningkatkan daya keluaran secara dramatis. Dengan input balance, kita bisa membalik fase input sehingga pada power amplifier stereo(2 channel) menjadi mono dalam mode BTL dengan hanya sekali klik saklar.

Kualitas Audio yang Lebih Tinggi: Aplikasi profesional seringkali menuntut kualitas audio yang sangat tinggi, dan input balance dapat membantu memastikan bahwa sinyal audio dipertahankan dengan baik selama perjalanan melalui kabel panjang. Ketidakseimbangan dalam sinyal dapat mengakibatkan distorsi dan penurunan kualitas suara.

Pemeliharaan Performa pada Panjang Jarak: Input balance dapat mempertahankan performa audio yang lebih baik pada jarak yang lebih jauh. Dalam situasi profesional, amplifier mungkin harus menjangkau speaker yang terletak jauh dari sumber audio, dan input balance membantu menjaga kualitas sinyal.

Reduksi Noise dan Interferensi: Dengan input yang seimbang, gangguan dan noise yang dihasilkan oleh perangkat elektronik lain atau sinyal-sinyal yang terdekat dapat lebih efektif diblokir atau dieliminasi oleh power amplifier.

Dalam konteks amplifier kelas rumah tangga, biasanya panjang kabel yang digunakan lebih pendek, dan aplikasinya mungkin tidak memerlukan tingkat akurasi atau isolasi yang sama seperti dalam aplikasi profesional. Oleh karena itu, amplifier kelas rumah tangga sering tidak dilengkapi dengan input balance.

Namun, penting untuk diingat bahwa ini adalah aturan umum, dan ada juga amplifier kelas rumah tangga yang lebih tinggi kualitasnya yang juga dilengkapi dengan input balance, terutama bagi mereka yang ingin menjaga kualitas audio yang tinggi dalam pengaturan rumah mereka atau menghubungkan ke perangkat audio profesional. Keputusan untuk menggunakan input yang seimbang atau tidak tergantung pada kebutuhan aplikasi dan preferensi pengguna.

Ouput Balance

Setelah memahami Input balance pada power amplifier, maka kita juga perlu memahami apa itu Output Balance pada Acesoris audio yaitu mixer, dan jenis asesoris audio yang lainnya dalam sound system. Output balance atau output seimbang, berpasangan dengan input balance( input seimbang).

Output balance pada mixer dan asesoris audio mengacu pada kemampuannya untuk menghasilkan sinyal keluaran yang seimbang antara fase positif (+) dan fase negatif (-). Ini berhubungan dengan konfigurasi keluaran audio pada mixer, terutama dalam hal penggunaan konektor dan kabel yang mendukung sinyal balance.

Mixer audio dengan output balance biasanya menggunakan konektor yang mendukung sinyal seimbang(balanced signal) , seperti konektor XLR atau konektor TRS (Tip-Ring-Sleeve). Konektor XLR adalah yang paling umum digunakan dalam output balance.

Mengapa kita perlu memahami ini?  karena  pada power amplifier yang ingin mendapatkan semua manfaat dari input balance maka output yang dibutuhkan harus balance (yaitu dari acesoris) yang menuju input balance pada power amplifier.

Unbalanced

Unbalanced(tidak seimbang) adalah metode routing audio yang sudah ada sejak audio sound system itu ada. Artinya unbalance adalah mengacu pada jenis konektor dan kabel yang digunakan dalam sistem audio. Ini berlawanan dengan “balance” atau “seimbang” (balanced). Unbalanced (Tidak Seimbang):

Unbalanced adalah jenis koneksi audio yang menggunakan dua konduktor, yaitu sinyal positif dan ground. Biasanya digambarkan dengan konektor/jek TS (Tip-Sleeve) atau RCA (phono). Unbalance lebih rentan terhadap interferensi elektromagnetik (EMI) dan noise. Umumnya hanya digunakan dalam perangkat-perangkat audio rumah, beberapa instrumen musik, dan peralatan audio portabel.

Jadi ketika berbicara dlam konteks sound sistem profesional, sistem unbalance sudah tidak relevan lagi. Jadi jika kita menginstal/routing sound system porfessional yang melibatkan banyak sekali acesoris dan power amplifier, Input balance dan output balance relevan untuk di gunakan.

Bisa saja output unbalance digunakan untuk routing sound system miniatur, atau kelas hobi dirumah yang tidak banyak menggunakan speaker. Dengan catatan power amplifier mendukung input balance dan unbalance.

Kesimpulan

Power amplifier profesional sering menggunakan input balance karena :

  • Panjang kabel yang lebih besar memerlukan perlindungan dari interferensi dan gangguan.
  • Membutuhkan fitur bridge dan pembalik fase
  • Aplikasi profesional menuntut kualitas audio tinggi, dan input balance berguna untuk meminimalkan distorsi.
  • Input balance mempertahankan performa audio pada jarak yang lebih jauh.
  • Mengurangi noise dan interferensi dari perangkat lain.

Amplifier rumah tangga biasanya tidak memerlukan fitur ini karena panjang kabel yang lebih pendek dan persyaratan kualitas yang lebih rendah dalam lingkungan tersebut.

Demikian tentang fungsi Input Balance dan manfaatnya bagi audio dan power amplifier pada khususnya. Semoga menjadi masukan yang baik dan menjadi manfaat bagi anda terimakasih!
