Kelebihan Dan Kekurangan Power Amplifier BTL

BTL, atau Bridge-Tied Load Amplifier, adalah salah satu teknik amplifikasi yang populer dan efektif dalam memperkuat sinyal audio untuk menggerakkan speaker. Artikel ini akan membahas secara lengkap tentang Teknik BTL Amplifier, cara kerjanya, keunggulan dan kekurangannya, serta bagaimana teknik ini berbeda dari  class AB Amplifier. Juga bagaimana penerapan Teknik BTL Amplifier dalam sistem audio dan bagaimana memilih yang sesuai untuk kebutuhan Anda.

Power Amplifier BTL, Kelebihan , Kekurangan, Cara kerja dan Tips

Pengenalan tentang Teknik BTL Amplifier

Teknik amplifier BTL adalah pendekatan khusus dalam amplifikasi audio yang memungkinkan penggabungan dua channel ampli yang berlawanan secara fase untuk meningkatkan daya keluaran dan efisiensi energi. Teknik ini populer digunakan dalam industri audio karena kemampuannya untuk meningkatkan kualitas suara dan memberikan performa audio yang lebih baik.

Bagaimana BTL Amplifier Bekerja?

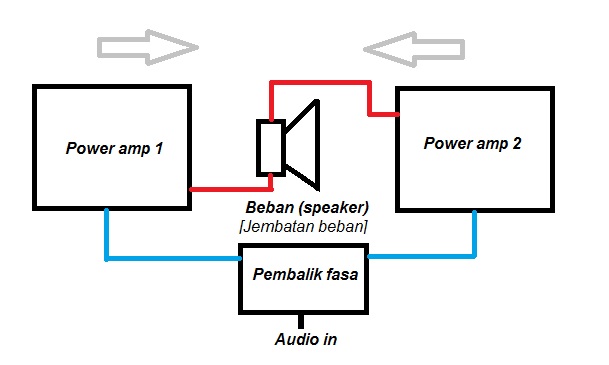

Dalam Teknik BTL Amplifier, dua channel power amplifier yang sama secara identik dihubungkan secara berseri pada beban (speaker), yang menciptakan jembatan beban (bridge-tied load) antara kedua channel tersebut. Sinyal audio diterapkan pada dua channel dengan fase yang berlawanan. Ketika satu saluran menghasilkan sinyal positif, saluran lainnya menghasilkan sinyal negatif pada waktu yang sama. Akibatnya, beban yang terikat secara jembatan tersebut mengalami tegangan penuh dari kedua channel, yang akhirnya meningkatkan kekuatan sinyal yang dikirim ke speaker.

kelebihan kekurangan power BTL

Keunggulan power amplifier BTL

Teknik BTL Amplifier menawarkan sejumlah keunggulan yang membuatnya menarik bagi para penggemar audio:

Daya Keluaran Tinggi:

Dengan menggunakan mode bridge, Teknik BTL Amplifier mampu menghasilkan daya keluaran yang tinggi, cocok untuk menggerakkan speaker dengan daya yang besar.

Kualitas Suara yang Baik:

Dalam Teknik BTL Amplifier, distorsi dan nois dapat dikurangi dengan cara mengkompensasi fase antara dua saluran, menghasilkan kualitas suara yang lebih jernih dan akurat.

Efisiensi Energi:

Dibandingkan dengan teknik amplifier konvensional, Teknik BTL Amplifier menghasilkan daya keluaran yang lebih besar dengan efisiensi energi yang lebih tinggi.

Kekurangan Teknik BTL Amplifier

Namun, seperti teknik audio amplifier lainnya, Teknik BTL Amplifier juga memiliki beberapa kekurangan:

Kompleksitas Desain:

Desain Teknik BTL Amplifier yang lebih kompleks dibandingkan dengan teknik amplifier konvensional dapat memerlukan perangkat dan komponen tambahan. Hal ini selain membutuhkan 2 power amplifier untuk membuatnya.

Suhu:

Dalam mode bridge atau BTL Amplifier cenderung menghasilkan panas yang lebih tinggi, sehingga memerlukan sistem pendinginan yang benar dan efisien.

Kebutuhan Daya yang Tinggi:

Dengan menghasilkan daya keluaran yang tinggi, Teknik BTL Amplifier memerlukan sumber daya yang lebih besar, yang bisa menjadi tantangan jika digunakan pada penggunaan portabel.

Rawan rusak :

Sedikit kesalahan beban dapat membuatnya rusak misalnya salah menetapkan impedansi speaker yang sesuai, speaker bisa terimbas akibat kesalahan itu. Kesalahan mengontrol suhu, dan sedikit kesalahan menetapkan catudaya juga dapat menyebabkan kerusakan.

Baca Juga :  Power Amplifier Class AB Final Mosfet Vs Transistor

Baca juga : Cara Menggunakan Power Ampli BTL dengan baik agar Aman dan Maksimal

Memahami Perbedaan antara BTL dan AB Amplifier

Perbedaan utama antara Teknik BTL Amplifier amplifier class AB adalah dalam cara kerjanya. Dalam Teknik BTL  menggunakan mode bridge dengan dua channel amplifikasi yang berlawanan, sementara class AB konvensioanal menggunakan satu channel amplifikasi untuk menghasilkan sinyal audio. Teknik AB lebih umum digunakan dalam aplikasi audio konvensional dan biasanya digunakan untuk speaker dengan impedansi yang bervariasi.

Memaksimalkan Kinerja amplifier BTL

Untuk memaksimalkan kinerja Teknik BTL Amplifier, ada beberapa hal yang perlu diperhatikan:

Sistem Pendinginan: Pastikan Teknik BTL Amplifier dilengkapi dengan sistem pendinginan yang efisien untuk mencegah overheating dan menjaga kinerja yang stabil.

Gunakan speaker dengan kemampuan dan impedansi yang sesuai : Jika kedua power amplifier yang di BTL memiliki spesifikasi mendukung beban 4 ohm maka beban atau speaker yang digunakan adalah 8 ohm, ingat karena ini mode jembatan sehingga jika kamu menggunakan speaker 4 ohm maka kedua power amplifier yang di BTL akan membacanya 2 ohm dan ini membahayakan speaker. Anda harus bisa memperkirakan daya keluaran maksimum, dan selanjutnya dapat menentukan kemampuan speakernya sebab kemampuan speaker yang kurang dapat menyebabkannya terbakar.

Gunakan catu daya yang sesuai : Power amplifier yang di BTL akan meningkatkan dayanya sebesar 3 kali lipat, daya yang sesuai akan membuatnya optimal dan aman. Baca juga : Cara Menghitung Kemampuan Trafo Terhadap Watt Power Amplifier

Gunakan transistor final berkualitas : Jika anda merakit sedniri amplifier bTL, maka anda harus menggunakan transistor final yang berkualitas baik dan jumlah rangkaian sesuai dengan kapasitas power supply. Jika power supply lebih besar dari kemampuan power amplifier maka bisa menyebabkan terbakar.

Power amplifier BTL memang bisa menjadi jalan pintas untuk memperoleh daya besar secara instant, tetapi cukup rumit dan jangan sampai membuat kesalahan atau rugi besar.

Penerapan Teknik BTL dalam Sistem Audio

Teknik BTL Amplifier banyak digunakan dalam berbagai sistem audio, termasuk:

Sistem Audio Mobil: Teknik BTL Amplifier digunakan dalam sistem audio mobil untuk memberikan daya maksimum pada speaker mobil dan meningkatkan pengalaman audio di dalam mobil.

Home Theater System: Dalam sistem home theater, Teknik BTL Amplifier digunakan untuk menggerakkan speaker surround dan subwoofer, menciptakan suasana audio yang mendalam dan imersif.

Sistem Penguat Gitar: Teknik BTL Amplifier juga diterapkan dalam amplifier gitar untuk menghasilkan suara yang kuat dan jernih.

 Kesimpulan

BTL Amplifier adalah pilihan yang menarik bagi para penggemar audio yang ingin mengoptimalkan kekuatan dan kualitas suara dari sistem audio mereka. Dengan keunggulan dalam daya keluaran tinggi, kualitas suara yang baik, dan efisiensi energi yang lebih tinggi, Teknik BTL adalah solusi amplifikasi yang efektif. Namun, perlu diingat bahwa ada beberapa kekurangan dalam kompleksitas desain dan kebutuhan daya yang tinggi. Dengan memilih teknik amplifier yang tepat dan memaksimalkan pengaturan dan kinerjanya, Anda dapat meningkatkan pengalaman audio Anda secara signifikan.
