Mengenal Jenis-jenis Dioda dan Pentingnya dalam Elektronika

Jenis dioda ternyata ada banyak dan kamu harus mengenalinya loh? Dalam dunia elektronika, dioda adalah salah satu komponen paling penting yang sering digunakan dalam berbagai aplikasi. Dioda adalah semikonduktor yang memungkinkan arus listrik mengalir hanya dalam satu arah, sedangkan mencegah aliran arus dalam arah sebaliknya. Dalam artikel ini, kita akan menjelajahi berbagai jenis dioda yang ada dan peran penting yang mereka mainkan dalam perangkat elektronik.

Berikut beberapa jenis dioda dan berbagai fungsinya dalam rangkaian elektronika

JENIS JENIS DIODA DAN SYMBOL

Dioda Penyearah (Rectifier Diode):

Dioda penyearah adalah jenis dioda yang paling umum dan sering digunakan. Fungsinya adalah mengubah arus bolak-balik menjadi arus searah. Dalam aplikasi seperti power supply, dioda penyearah digunakan untuk mengubah arus listrik AC (arus bolak-balik) menjadi arus listrik DC (arus searah). Dioda penyearah biasanya terbuat dari bahan silikon atau germanium.

Dioda Bridge Rectifier

Dioda Bridge Rectifier, atau jembatan penyearah, adalah rangkaian empat dioda yang digunakan untuk mengubah arus bolak-balik menjadi arus searah. Dua dioda terhubung dalam jalur arus utama dan dua dioda lagi dalam jalur arus lawan. Dengan cara ini, dioda rectifier bridge menghasilkan tegangan searah yang stabil dan konsisten dari sumber arus bolak-balik. Dioda rectifier bridge digunakan dalam berbagai aplikasi elektronik dan sistem daya, seperti power supply dan pengisi daya, untuk mengoptimalkan efisiensi konversi arus AC menjadi arus DC.

Dioda Zener:

Dioda Zener digunakan dalam rangkaian perlindungan tegangan (voltage regulation) dan biasanya digunakan untuk menghasilkan tegangan referensi yang stabil. Dioda ini memiliki karakteristik khusus di mana saat tegangan melampaui nilai zener (tegangan breakdown), dioda akan mulai mengalirkan arus dalam arah terbalik. Hal ini memungkinkan dioda Zener untuk mengontrol atau mempertahankan tegangan yang konstan pada suatu titik di dalam suatu rangkaian.

Dioda Schottky:

Dioda Schottky adalah jenis dioda dengan voltase jatuh yang rendah dan waktu pemulihan yang cepat. Keunikan dioda Schottky terletak pada bahan semikonduktornya yang terbuat dari logam (biasanya platina atau paladium) dan bahan semikonduktor tipe-N. Dioda Schottky sering digunakan dalam aplikasi yang memerlukan switching cepat, seperti dalam sistem komunikasi nirkabel atau perangkat elektronik yang bekerja pada frekuensi tinggi.

Dioda LED (Light-Emitting Diode):

Dioda LED adalah jenis dioda yang menghasilkan cahaya ketika arus listrik mengalir melaluinya. Dalam dioda LED, energi listrik dikonversi menjadi energi cahaya. LED sangat efisien dan memiliki umur yang lebih lama daripada sumber cahaya konvensional. Mereka tersedia dalam berbagai warna dan sering digunakan dalam aplikasi pencahayaan, tampilan elektronik, dan bahkan dalam teknologi layar seperti TV dan ponsel pintar.

Baca Juga :  Keunggulan Dan Kekurangan Power Amplifier Class GB

Dioda Varaktor:

Dioda Varaktor, juga dikenal sebagai varicap dioda, adalah jenis dioda yang digunakan untuk mengubah kapasitansi dengan perubahan tegangan. Dioda ini sering digunakan dalam rangkaian osilator dan pengubah frekuensi (frequency converter). Keunggulan dioda varaktor adalah kemampuannya untuk mengubah kapasitansi tanpa menggunakan komponen mekanis. Ini menjadi memungkinkan perubahan frekuensi yang cepat dan akurat dalam berbagai aplikasi komunikasi dan pemrosesan sinyal.

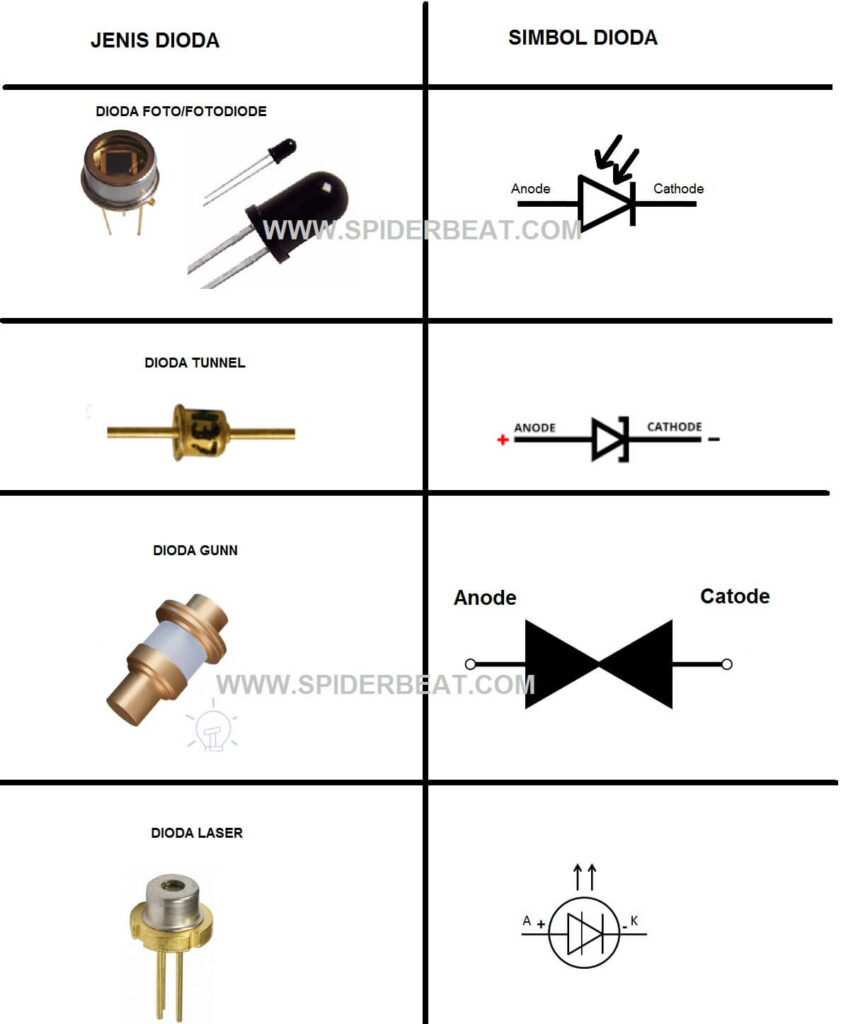

JENIS DIODA FUNGSI DAN SYMBOL

Dioda Tunnel:

Dioda Tunnel adalah jenis dioda yang memanfaatkan fenomena yang dikenal sebagai efek terowongan kuantum. Dalam dioda ini, elektron dapat menembus potensi penghalang dengan cara “melompat” melalui terowongan kuantum, yang memungkinkan aliran arus yang tinggi bahkan pada tegangan yang rendah. Dioda Tunnel digunakan dalam aplikasi seperti penguat mikro-gelombang, detektor tinggi kecepatan, dan sirkuit logika tinggi kecepatan.

Dioda Fotodioda:

Dioda Fotodioda adalah jenis dioda yang dirancang khusus untuk mendeteksi cahaya. Ketika cahaya jatuh pada fotodioda, energi cahaya diubah menjadi arus listrik. Fotodioda digunakan dalam berbagai aplikasi optoelektronik, seperti sensor cahaya, detektor inframerah, dan perangkat pemindai optik. Mereka juga digunakan dalam kamera digital dan komunikasi serat optik.

Dioda Gunn:

Dioda Gunn adalah jenis dioda semikonduktor tipe-N yang digunakan dalam aplikasi frekuensi mikro dan gelombang milimeter. Dioda ini memiliki karakteristik negatif diferensial resistansi (NDR), yang berarti resistansinya menurun saat tegangan meningkat. Dioda Gunn sering digunakan dalam osilator Gunn, yang digunakan untuk menghasilkan sinyal gelombang mikro berfrekuensi tinggi.

Dioda Laser :

Dioda laser adalah jenis dioda yang menghasilkan cahaya laser koheren. Prinsip kerjanya melibatkan pelepasan terstimulasi foton oleh elektron yang berpindah tingkat energi dalam lapisan semikonduktor. Dioda laser menghasilkan cahaya yang terfokus, sempit dalam panjang gelombang, dan memiliki arah propagasi yang sejajar. Dioda laser digunakan dalam berbagai aplikasi seperti komunikasi optik, pemotongan industri, pemindai barcode, dan banyak lagi. Keuntungan dioda laser termasuk ukuran kecil, efisiensi tinggi, dan kemampuan untuk diintegrasikan dalam sistem elektronik yang kompleks.

Kesimpulan:

Dalam artikel ini, kita telah menjelajahi beberapa jenis dioda yang berperan penting dalam dunia elektronika. Dari dioda penyearah yang umum digunakan untuk mengubah arus bolak-balik menjadi arus searah, hingga dioda LED yang menghasilkan cahaya, setiap jenis dioda memiliki karakteristik dan aplikasi uniknya sendiri. Memahami peran dan fungsionalitas masing-masing jenis dioda penting untuk merancang dan memahami berbagai rangkaian elektronik. Teruslah eksplorasi dan penelitian untuk memperluas pengetahuan tentang dioda dan kemungkinan-kemungkinan yang ditawarkannya dalam dunia teknologi dan inovasi.
