Cara Kerja Dioda Bridge Dan Manfaatnya

Dioda bridge adalah salah satu komponen kritis dalam elektronika modern yang mengkonversi arus bolak-balik(AC) menjadi arus searah(DC). Meskipun kehadirannya sangat umum dalam berbagai aplikasi, banyak orang masih bertanya-tanya tentang cara kerja dioda bridge secara lebih mendalam. Artikel ini akan membahas secara rinci cara kerja dioda bridge dan bagaimana komponen ini mengubah arus bolak-balik menjadi arus searah yang berguna dalam berbagai rangkaian elektronik. Mari kita gali lebih dalam ke dalam dunia dioda bridge dan pahami prinsip dasarnya dengan lebih baik.

Cara kerja dioda bridge, beserta fungsi dan pengertiannya

Pengenalan tentang Dioda Bridge

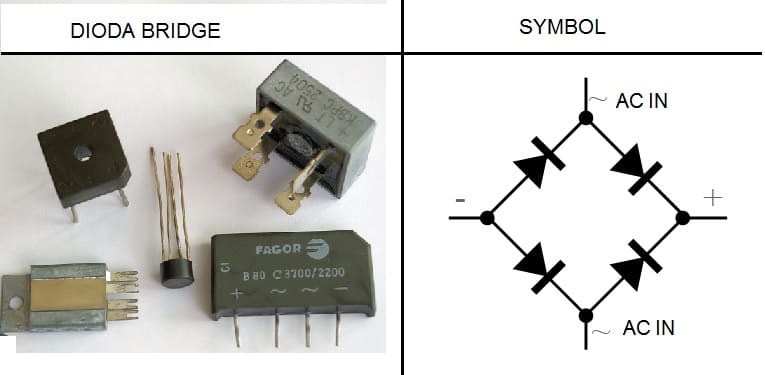

dioda penyearah jembatan

Dioda bridge, juga dikenal sebagai dioda jembatan, adalah rangkaian yang terdiri dari empat dioda yang diatur dalam konfigurasi tertentu. Fungsinya dioda bridge adalah mengubah arus bolak-balik (AC)menjadi arus searah(DC). Bentuk fisiknya biasanya berbentuk satu paket yang mudah digunakan dan tersedia dalam berbagai kekuatan dan tegangan yang sesuai dengan kebutuhan aplikasi elektronik.

Konfigurasi Dioda Bridge

Konfigurasi dioda bridge terdiri dari empat dioda yang diatur dalam bentuk jembatan atau konfigurasi silang. Keempat dioda ini terhubung dalam dua pasang dioda serentak, dengan masing-masing pasangan terhubung pada ujung yang berlawanan. Konfigurasi ini memungkinkan aliran arus mengalir melalui beban dalam satu arah, terlepas dari polaritas input.

cara kerja dioda bridge

Prinsip Kerja Dioda Bridge

Fase Positif:

Ketika tegangan masukan berada pada fase positif, yaitu kutub positif terhubung ke titik tengah dioda bridge, arus akan mengalir melalui dioda-dioda yang terarah ke arah beban.
Dalam konfigurasi ini, dua dioda yang mengarahkan arus akan terhubung ke bagian atas beban, sedangkan dua dioda lainnya berfungsi sebagai open circuit.
Akibatnya, arus mengalir hanya melalui bagian atas jembatan, menghasilkan arus searah pada beban.
Fase Negatif:

Ketika tegangan masukan berada pada fase negatif, yaitu kutub negatif terhubung ke titik tengah dioda bridge, arus akan mengalir melalui dioda-dioda yang terarah ke arah beban.
Dalam konfigurasi ini, dua dioda yang sebelumnya berfungsi sebagai open circuit sekarang akan mengarahkan arus ke bagian bawah beban, sedangkan dua dioda lainnya berfungsi sebagai open circuit.
Kembali, arus hanya mengalir melalui bagian bawah jembatan, menghasilkan arus searah pada beban.

Baca Juga :  Cara Mendapatkan Siaran TV digital Dengan Antena Biasa

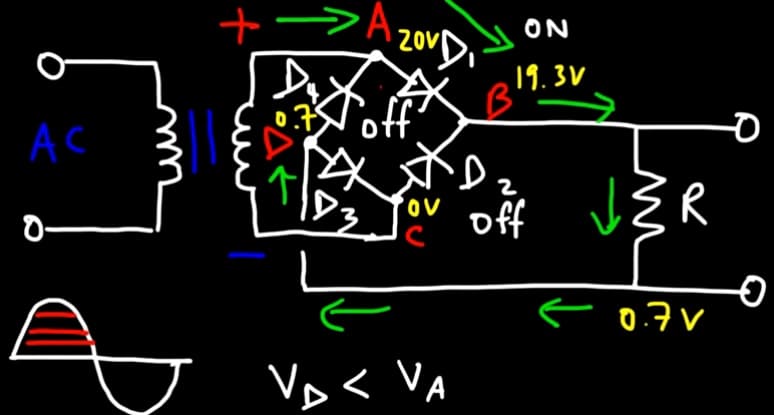

fungsi dioda bridge

Manfaat Penggunaan Dioda Bridge

Mengapa kita menggunakan dioda bridge dalam rangkaian elektronik? Berikut adalah beberapa manfaat utama dari penggunaan dioda bridge:

Kemampuan Mengubah Arus Bolak-Balik menjadi Arus Searah:

Dioda bridge memungkinkan kita untuk mengubah arus bolak-balik(AC), seperti yang dihasilkan oleh sumber listrik AC, menjadi arus searah(DC) yang diperlukan dalam banyak aplikasi elektronik.
Ini sangat penting dalam rangkaian seperti catu daya yang membutuhkan arus DC untuk dapat berfungsi dengan baik.

Efisiensi Konversi Tinggi:

Dioda bridge menawarkan efisiensi yang tinggi dalam mengubah arus bolak-balik menjadi arus searah.
Efisiensi ini berkontribusi pada penggunaan daya yang lebih rendah dan penghematan energi dalam berbagai aplikasi.

Stabilitas dan Keandalan:

Dioda bridge memiliki konfigurasi yang stabil dan memberikan kinerja yang konsisten dalam jangka waktu yang lama.
Keandalannya menjadikannya komponen yang handal untuk digunakan dalam berbagai rangkaian elektronik.

Contoh Aplikasi Dioda Bridge

Dioda bridge memiliki beragam aplikasi dalam elektronika. Beberapa contoh penerapannya meliputi:

Catu Daya dan Sistem Pengisian:

Dioda bridge digunakan dalam catu daya untuk mengubah arus bolak-balik menjadi arus searah yang stabil untuk mengoperasikan perangkat elektronik.
Dalam sistem pengisian, dioda bridge mengkonversi arus AC yang dihasilkan oleh generator/alternator kendaraan menjadi arus searah untuk mengisi baterai.

Elektronika Rumah Tangga:

Dioda bridge digunakan dalam berbagai peralatan rumah tangga seperti charger ponsel, adaptor, dan perangkat elektronik lainnya yang memerlukan arus searah untuk beroperasinya.

Elektronika Industri:

Dioda bridge digunakan dalam rangkaian industri seperti motor listrik, sistem kontrol, dan peralatan elektronik industri lainnya untuk konversi arus dan pengaturan daya.

Kesimpulan

Dioda bridge memiliki peran penting dalam elektronika modern dengan kemampuannya mengubah arus bolak-balik(AC) menjadi arus searah(DC). Prinsip kerjanya yang sederhana tetapi efektif menjadikannya komponen yang vital dalam berbagai rangkaian elektronik. Manfaat penggunaan dioda bridge termasuk kemampuan konversi arus, efisiensi tinggi, stabilitas, dan keandalan. Dari catu daya atau Power supply hingga peralatan rumah tangga dan industri, dioda bridge telah membuktikan nilai dan manfaatnya dalam berbagai aplikasi.
