Sebelum berbicara tentang pengaruh kerusakan salah satu komponen dalam rangkaian listrik paralel, ada baiknya mengenal terlebih dulu sifat dan bentuk rangkaian pararel. Rangkaian listrik paralel adalah salah satu jenis rangkaian listrik yang terdiri dari beberapa komponen yang dihubungkan secara paralel atau sejajar dengan sumber listrik. Setiap komponen dalam rangkaian paralel dihubungkan secara terpisah dengan sumber listrik dan memiliki tegangan yang sama, tetapi arus yang berbeda-beda.
Tabel konten
Rangkaiah Paralel dan bentuk akibat daari kerusakan salah satu komponen
Bentuk dan sifat rangkaian paralel
Dalam rangkaian listrik paralel, sumber listrik atau battery dihubungkan dengan beberapa cabang paralel yang terdiri dari resistor, kapasitor, atau komponen listrik lainnya. Setiap cabang paralel dihubungkan dengan sumber listrik dan komponen lainnya melalui dua titik yang disebut terminal.
Dalam rangkaian listrik paralel, arus total yang mengalir melalui sumber listrik sama dengan jumlah arus yang mengalir melalui setiap cabang paralel. Dengan kata lain, arus total yang mengalir melalui rangkaian paralel adalah jumlah dari arus yang mengalir melalui masing-masing cabang.
Namun, tegangan yang diberikan ke setiap cabang paralel adalah sama, karena setiap cabang dihubungkan secara paralel dengan sumber listrik. Oleh karena itu, nilai resistansi atau impedansi dari setiap cabang paralel mempengaruhi arus yang mengalir melalui setiap cabang.
Kelebihan rangkaian pararel
Keuntungan dari rangkaian listrik paralel adalah bahwa jika salah satu komponen dalam cabang paralel rusak atau terputus, maka komponen lain masih dapat berfungsi secara normal karena terhubung secara terpisah dengan sumber listrik. Hal ini berbeda dengan rangkaian listrik seri di mana jika salah satu komponen rusak, maka keseluruhan rangkaian tidak akan berfungsi.
Selain itu, rangkaian listrik paralel juga memungkinkan untuk menambahkan beban tambahan ke rangkaian tanpa mempengaruhi kinerja komponen lain. Namun, kelemahan dari rangkaian listrik paralel adalah bahwa penggunaan kabel atau kawat yang lebih panjang untuk menghubungkan komponen dapat menyebabkan penurunan tegangan atau kerugian daya, sehingga dapat mempengaruhi kinerja keseluruhan rangkaian.
Berikut adalah beberapa kelebihan dan keuntungan dari rangkaian listrik paralel:
- Tegangan tetap: Tegangan dalam setiap cabang paralel adalah sama, karena setiap cabang dihubungkan secara paralel dengan sumber listrik. Oleh karena itu, tegangan tetap dan tidak terpengaruh oleh resistansi atau impedansi dari setiap cabang.
- Mudah untuk menambahkan beban: Rangkaian listrik paralel memungkinkan untuk menambahkan beban tambahan ke rangkaian tanpa mempengaruhi kinerja komponen lain. Ini memungkinkan untuk memperluas sistem listrik tanpa perlu mengganti sumber listrik atau komponen lain dalam rangkaian.
- Komponen dapat dihubungkan secara terpisah: Keuntungan dari rangkaian listrik paralel adalah bahwa jika salah satu komponen dalam cabang paralel rusak atau terputus, maka komponen lain masih dapat berfungsi secara normal karena terhubung secara terpisah dengan sumber listrik.
- Mudah untuk menemukan kesalahan: Jika terdapat kesalahan dalam rangkaian listrik paralel, mudah untuk menemukan kesalahan tersebut karena setiap komponen dihubungkan secara terpisah dengan sumber listrik. Ini memudahkan proses perawatan atau perbaikan sistem listrik.
- Tahan terhadap gangguan: Rangkaian listrik paralel dapat lebih tahan terhadap gangguan atau kerusakan, karena setiap cabang dihubungkan secara terpisah dengan sumber listrik. Hal ini berbeda dengan rangkaian listrik seri, di mana jika salah satu komponen rusak, maka keseluruhan rangkaian tidak akan berfungsi.
- Arus dapat diatur: Dalam rangkaian listrik paralel, arus total yang mengalir melalui sumber listrik sama dengan jumlah arus yang mengalir melalui setiap cabang paralel. Hal ini memungkinkan untuk mengatur atau membagi arus dalam sistem listrik.
- Meningkatkan keandalan: Karena rangkaian listrik paralel memungkinkan komponen yang rusak atau terputus masih dapat berfungsi, maka keandalan dari sistem listrik dapat ditingkatkan.
- Menambah daya listrik: Rangkaian listrik paralel memungkinkan untuk menambah daya listrik secara keseluruhan dengan menambahkan cabang paralel yang lebih banyak. Dengan demikian, daya yang dihasilkan dapat ditingkatkan tanpa harus mengganti sumber listrik atau komponen lain dalam rangkaian.
Dalam keseluruhan, kelebihan dan keuntungan dari rangkaian listrik paralel membuatnya menjadi pilihan yang populer untuk banyak aplikasi listrik, terutama dalam sistem yang membutuhkan daya listrik yang besar dan keandalan yang tinggi.

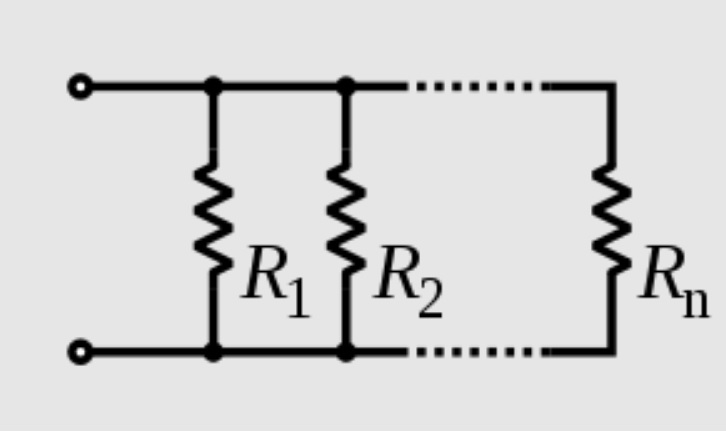

Rumus Untuk Menghitung Rangkaian Pararel
Rumus untuk menghitung beban total pada rangkaian paralel adalah sebagai berikut:
1/Rt = 1/R1 + 1/R2 + … + 1/Rn
di mana:
Rt adalah resistansi total atau beban total pada rangkaian paralel (dalam satuan ohm)
R1, R2, … Rn adalah resistansi atau beban pada masing-masing cabang paralel (dalam satuan ohm)
Dengan menggunakan rumus di atas, kita dapat menghitung nilai resistansi total atau beban total pada rangkaian paralel yang terdiri dari beberapa cabang paralel dengan resistansi yang berbeda-beda.
Setelah kita mengetahui nilai resistansi total atau beban total pada rangkaian paralel, kita dapat menghitung arus total pada rangkaian paralel dengan rumus:
I = V/Rt
di mana:
I adalah arus total yang mengalir pada rangkaian paralel (dalam satuan ampere)
V adalah tegangan yang diberikan pada rangkaian paralel (dalam satuan volt)
Rt adalah resistansi total atau beban total pada rangkaian paralel (dalam satuan ohm)
Dengan mengetahui nilai arus total pada rangkaian paralel, kita dapat menghitung arus pada masing-masing cabang paralel dengan rumus:
I1 = (V/R1) ; I2 = (V/R2) ; … ; In = (V/Rn)
di mana:
I1, I2, … In adalah arus yang mengalir pada masing-masing cabang paralel (dalam satuan ampere)
R1, R2, … Rn adalah resistansi atau beban pada masing-masing cabang paralel (dalam satuan ohm)
V adalah tegangan yang diberikan pada rangkaian paralel (dalam satuan volt)

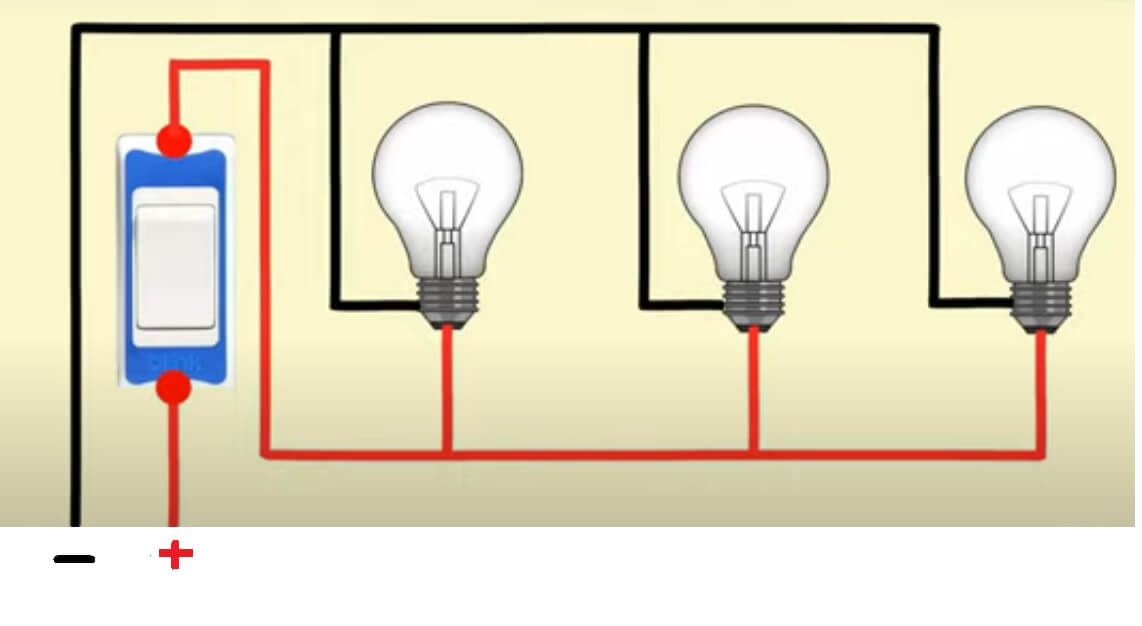

Pengaruh kerusakan salah satu komponen dalam rangkaian listrik paralel
Rangkaian listrik paralel adalah rangkaian listrik di mana setiap komponen dihubungkan secara paralel atau sejajar dengan sumber listrik. Setiap komponen dalam rangkaian listrik paralel memiliki resistansi atau impedansi yang berbeda-beda, dan ketika salah satu komponen mengalami kerusakan, hal ini dapat berdampak pada keseluruhan rangkaian.
Jika salah satu komponen dalam rangkaian listrik paralel rusak, maka akan terjadi perubahan pada aliran arus dan tegangan di seluruh rangkaian. Komponen yang rusak dapat menyebabkan penurunan atau bahkan terputusnya arus yang mengalir di sekitar rangkaian, sehingga dapat mempengaruhi kinerja keseluruhan rangkaian.
Jika resistansi atau impedansi salah satu komponen meningkat secara drastis karena kerusakan, maka tegangan yang diberikan ke seluruh rangkaian listrik paralel akan terbagi dengan tidak merata, sehingga beberapa komponen dapat menerima tegangan yang lebih rendah dari yang dibutuhkan untuk bekerja secara optimal. Hal ini dapat menyebabkan beberapa komponen tidak berfungsi dengan baik atau bahkan rusak karena menerima tegangan yang terlalu rendah.
Selain itu, kerusakan pada satu komponen dapat mengakibatkan kenaikan arus di beberapa komponen lainnya, yang dapat menyebabkan overheat atau bahkan kebakaran pada komponen tersebut.
Oleh karena itu, penting untuk segera mengganti komponen yang rusak dalam rangkaian listrik paralel untuk memastikan bahwa rangkaian dapat berfungsi dengan optimal dan mencegah kerusakan lebih lanjut pada komponen lainnya.
Ada beberapa faktor yang dapat menyebabkan kerusakan salah satu komponen dalam rangkaian listrik paralel, di antaranya:
Kelebihan beban: Jika terlalu banyak beban yang terhubung ke rangkaian listrik paralel, maka arus yang mengalir dalam rangkaian tersebut akan meningkat. Hal ini dapat menyebabkan komponen seperti resistor atau kapasitor tidak dapat menahan arus yang terlalu besar dan dapat menyebabkan kerusakan pada komponen tersebut.
Overvoltage atau tegangan berlebihan: Jika tegangan yang diberikan ke rangkaian listrik paralel melebihi batas yang ditentukan oleh komponen tersebut, maka komponen dapat mengalami kerusakan. Tegangan berlebihan dapat menyebabkan terbakarnya resistor atau kapasitor, atau bahkan menyebabkan korsleting pada rangkaian.
Panas berlebihan: Beberapa komponen dalam rangkaian listrik paralel seperti resistor atau transistor dapat menghasilkan panas ketika arus mengalir melaluinya. Jika panas yang dihasilkan melebihi batas yang ditentukan oleh komponen tersebut, maka komponen dapat mengalami kerusakan.
Kerusakan mekanik: Kerusakan mekanik pada komponen seperti kabel atau konektor dapat menyebabkan hubungan listrik yang buruk atau bahkan terputus, sehingga mengakibatkan kerusakan pada komponen tersebut.
Usia: Semua komponen elektronik memiliki umur pakai atau masa hidupnya. Setelah melebihi batas waktu tersebut, komponen dapat mengalami kerusakan secara alami.
Kondisi lingkungan yang buruk: Kondisi lingkungan yang buruk seperti suhu atau kelembaban yang tinggi, debu atau kotoran, atau kelembaban yang tinggi dapat menyebabkan kerusakan pada komponen elektronik.
Oleh karena itu, penting untuk memilih dan memasang komponen elektronik yang tepat untuk rangkaian listrik paralel, dan juga untuk memastikan bahwa kondisi lingkungan dan beban yang terhubung ke rangkaian tersebut sesuai dengan batas yang ditentukan oleh komponen tersebut.
