Fungsi Power Supply Dan Jenis-jenisnya

Fungsi Power supply bukan hanya sekedar pemasok tegangan, adalah bagian yang sangat penting bagi berbagai peralatan elektronika. Power supply adalah salah satu  kunci dalam sistem elektronik, yang berfungsi untuk menyediakan energi listrik yang stabil dan aman. Hal ini bekerja untuk memastikan bahwa tegangan dan arus listrik yang disuplai sesuai dengan kebutuhan perangkat. Dengan demikian perangkat aman dari kerusakan akibat tegangan atau arus yang tidak stabil.

Power supply harus dilengkapi dengan fitur proteksi untuk mencegah terjadinya kerusakan pada perangkat jika ada lonjakan listrik, korslet, atau kondisi lainnya. Karena itu, memilih power supply yang tepat dan berkualitas sangat penting untuk memastikan keamanan dan kinerja berbagai perangkat elektronik termasuk komputer.

Fungsi Power Supply Dan Jenis-jenisnya

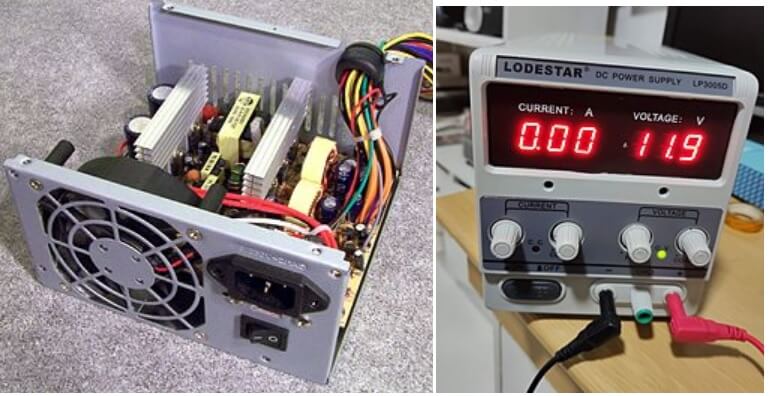

fungsi power supply

Power supply atau catudaya listrik adalah sebuah alat elektronik yang berfungsi untuk menyediakan arus listrik stabil dan konstan kepada perangkat elektronik.

Topologi Power Supply

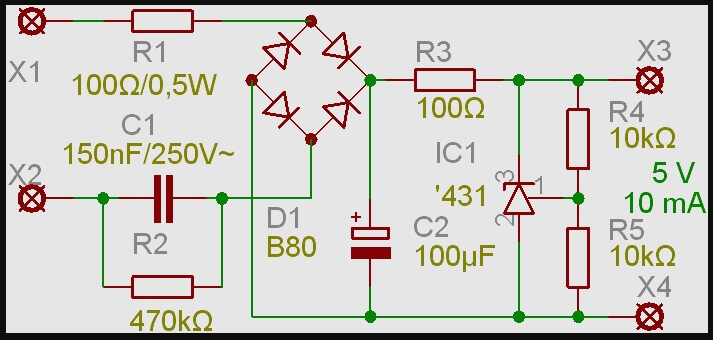

Topologi power supply dan fungsinya

Topologi power supply merujuk pada susunan dan konfigurasi komponen untuk mengubah dan mengatur tegangan input menjadi tegangan output yang stabil. Ada beberapa topologi power supply yang umum digunakan, antara lain:

  • Topologi Buck: Topologi Buck merupakan jenis konverter DC-DC yang dapat menurunkan tegangan input menjadi tegangan output yang lebih rendah. Topologi ini sering digunakan pada power supply yang membutuhkan tegangan output yang lebih rendah dari tegangan input, seperti pada power supply pada perangkat audio dan video.
  • Topologi Boost: Topologi Boost merupakan jenis konverter DC-DC yang dapat meningkatkan tegangan input menjadi tegangan output yang lebih tinggi. Topologi ini sering digunakan pada power supply yang membutuhkan tegangan output yang lebih tinggi dari tegangan input, seperti pada power supply pada lampu LED.
  • Topologi Buck-Boost: Topologi Buck-Boost merupakan jenis konverter DC-DC yang dapat menurunkan atau meningkatkan tegangan input menjadi tegangan output yang lebih rendah atau lebih tinggi. Topologi ini sering digunakan pada power supply yang membutuhkan tegangan output yang dapat diatur, seperti pada power supply pada perangkat elektronik dan industri.
  • Topologi Flyback: Topologi Flyback adalah jenis konverter DC-DC yang menggunakan transformator untuk mengubah tegangan input menjadi tegangan output yang lebih rendah atau lebih tinggi. Topologi ini sering digunakan pada power supply yang membutuhkan isolasi tegangan dan tingkat daya yang kecil, seperti pada power supply pada perangkat elektronik rumah tangga.
  • Topologi Forward: Topologi Forward adalah jenis konverter DC-DC yang menggunakan transformator untuk mengubah tegangan input menjadi tegangan output yang lebih rendah atau lebih tinggi dengan efisiensi yang tinggi. Topologi ini sering digunakan pada power supply yang membutuhkan isolasi tegangan dan tingkat daya yang besar, seperti pada power supply pada perangkat industri.

Mungkin masih banyak topologi dalam perancangan sebuah power supply berdasarkan tujuannya. Dalam memilih topologi power supply yang sesuai, perlu dipertimbangkan beberapa faktor seperti kebutuhan tegangan output, kapasitas daya, efisiensi, dan biaya. Pemilihan topologi power supply yang tepat dapat meningkatkan kinerja dan keamanan perangkat elektronik atau komputer.

Fungsi penting dari power supply

  • Menyediakan energi listrik. Power supply menyediakan energi listrik yang dibutuhkan oleh perangkat elektronik atau komputer untuk beroperasi.
  • Mengatur tegangan dan arus. Power supply mengatur tegangan dan arus listrik yang disediakan, sehingga sesuai dengan spesifikasi perangkat elektronik atau komputer yang digunakan. Hal ini sangat penting untuk mencegah kerusakan pada perangkat elektronik akibat tegangan atau arus yang tidak stabil.
  • Melindungi perangkat elektronik. Power supply dilengkapi dengan perlindungan terhadap tegangan tinggi, arus pendek, dan lonjakan listrik yang dapat merusak perangkat elektronik. Perlindungan ini akan mematikan power supply secara otomatis jika terjadi keadaan yang berbahaya.
  • Mengurangi kebisingan. Power supply dapat mengurangi kebisingan pada perangkat elektronik, karena power supply menghasilkan arus listrik yang lebih bersih dan stabil.
  • Meningkatkan efisiensi. Power supply yang efisien dapat menghasilkan arus listrik dengan lebih sedikit limbah panas dan daya, sehingga dapat meningkatkan efisiensi dan umur perangkat elektronik atau komputer.

Dalam kesimpulannya, power supply sangat penting dalam operasi perangkat elektronik atau komputer. Tanpa power supply, perangkat elektronik atau komputer tidak dapat beroperasi atau bahkan dapat rusak karena tegangan atau arus yang tidak stabil.

Jenis-jenis Power Supply

Ada beberapa jenis power supply yang biasanya digunakan dalam perangkat elektronik atau komputer, antara lain:

  • Power supply linear. jenis power supply ini menggunakan transformator untuk menurunkan tegangan AC dari sumber listrik menjadi tegangan DC yang dibutuhkan oleh perangkat elektronik. Power supply linear memiliki keunggulan dalam pengaturan tegangan yang stabil dan aman, namun memiliki efisiensi yang relatif rendah dan ukuran yang besar.
  • Power supply switching. jenis power supply ini menggunakan metode switching untuk menurunkan tegangan AC dari sumber listrik menjadi tegangan DC yang dibutuhkan oleh perangkat elektronik. Power supply switching memiliki keunggulan dalam efisiensi yang tinggi, ukuran yang kecil, dan bobot yang ringan, namun memiliki kompleksitas yang tinggi dan pengaturan tegangan yang lebih sulit.
  • Power supply UPS. jenis power supply ini dirancang untuk memberikan pasokan listrik yang konstan dan tidak terputus pada perangkat elektronik atau komputer, bahkan jika terjadi pemadaman listrik. Power supply UPS biasanya menggunakan baterai sebagai sumber energi cadangan yang dapat memberikan waktu yang cukup bagi pengguna untuk menyimpan data dan mematikan perangkat secara aman.
  • Power supply AC-DC. jenis power supply ini mengubah arus listrik AC menjadi arus listrik DC yang dibutuhkan oleh perangkat elektronik atau komputer. Power supply AC-DC dapat digunakan pada berbagai perangkat elektronik dan memiliki ukuran dan bentuk yang beragam.
  • Power supply DC-DC. jenis power supply ini mengubah arus listrik DC dari satu level ke level yang lain sesuai dengan kebutuhan perangkat elektronik. Power supply DC-DC umumnya digunakan untuk perangkat elektronik yang memerlukan tegangan yang berbeda-beda, seperti pada laptop, ponsel, dan tablet.

Power supply konvensional/analog

Power supply konvensional atau power supply lama adalah jenis power supply yang telah digunakan sejak lama dan masih dapat ditemukan pada beberapa perangkat elektronik atau komputer yang lebih tua. Beberapa ciri khas dari power supply konvensional antara lain:

  • Efisiensi yang lebih rendah. power supply konvensional memiliki efisiensi yang relatif rendah dibandingkan dengan power supply modern. Hal ini disebabkan oleh teknologi yang lebih sederhana dan kurang efisien dalam mengubah arus listrik dari sumber daya listrik menjadi tegangan DC yang dibutuhkan oleh perangkat elektronik.
  • Ukuran yang lebih besar. power supply konvensional umumnya memiliki ukuran yang lebih besar dibandingkan dengan power supply modern. Hal ini disebabkan oleh penggunaan transformator yang lebih besar untuk menurunkan tegangan AC dari sumber listrik menjadi tegangan DC yang dibutuhkan oleh perangkat elektronik.
  • Tidak modular.power supply konvensional umumnya tidak dirancang dengan sistem modular seperti pada power supply modern. Hal ini membuat pengguna sulit untuk mengganti kabel atau menambahkan kabel baru tanpa harus membuka casing power supply.
  • Proteksi yang kurang baik: power supply konvensional umumnya memiliki sistem proteksi yang kurang baik untuk mencegah kerusakan pada perangkat elektronik akibat lonjakan listrik, arus pendek, atau kondisi bahaya lainnya. Hal ini membuat perangkat elektronik lebih rentan mengalami kerusakan jika terjadi gangguan pada sumber daya listrik.
  • Kebisingan yang lebih besar: power supply konvensional umumnya menghasilkan kebisingan yang lebih besar dibandingkan dengan power supply modern. Hal ini disebabkan oleh teknologi fan yang kurang canggih dan sistem pendingin yang kurang efektif.
Baca Juga :  Perbedaan MOSFET vs. JFET, Dan Aplikasinya dalam Elektronika

Meskipun demikian, power supply konvensional masih dapat berfungsi dengan baik untuk perangkat elektronik atau komputer yang lebih tua. Namun, dalam memilih power supply, disarankan untuk memilih power supply modern yang lebih efisien, modular, dan dilengkapi dengan sistem proteksi yang lebih baik untuk menjaga keamanan dan kinerja perangkat elektronik atau komputer.

Power Supply Modern

Power supply modern atau yang juga dikenal dengan nama Power Supply Unit (PSU), adalah jenis yang telah mengalami peningkatan teknologi dibandingkan dengan power supply konvensional. Beberapa ciri khas dari power supply modern antara lain:

  • Efisiensi yang lebih tinggi. power supply modern memiliki efisiensi yang lebih tinggi, jika dibandingkan dengan power supply konvensional. Ini karena teknologi yang lebih baik dalam mengubah arus listrik dari sumber daya listrik menjadi tegangan DC yang dibutuhkan.
  • Modularitas: power supply modern umumnya dirancang dengan sistem modular, di mana kabel dan konektor dapat dicopot dan diganti sesuai kebutuhan. Hal ini memudahkan pengguna untuk mengganti kabel atau menambahkan kabel baru tanpa harus membuka casing power supply.
  • Proteksi lebih baik. power supply modern memiliki sistem proteksi yang lebih baik untuk mencegah kerusakan pada perangkat elektronik akibat lonjakan listrik, arus pendek dll. Selain itu, power supply modern juga dilengkapi dengan fitur perlindungan terhadap overloading dan overcurrent.
  • Ukuran yang lebih kecil. power supply modern umumnya memiliki ukuran yang lebih kecil dibandingkan dengan power supply konvensional. Hal ini disebabkan oleh teknologi yang lebih efisien dalam mengubah arus listrik menjadi tegangan DC.
  • Kebisingan yang lebih rendah. power supply modern biasanya lebih tenang dan menghasilkan kebisingan yang lebih rendah dibandingkan dengan power supply konvensional. Hal ini disebabkan oleh teknologi fan yang lebih canggih dan sistem pendingin yang lebih efektif.

Beberapa ciri khas dari power supply modern diatas membuatnya lebih canggih dan efisien dibandingkan dengan power supply konvensional. Dalam memilih power supply modern, ada baiknya untuk mempertimbangkan faktor-faktor seperti efisiensi, modularitas, dan proteksi yang lebih baik. Hal ini supaya dapat memberikan kinerja yang lebih baik dan aman bagi perangkat elektronik atau komputer.

Catudaya Teregulasi ( Regulated Power Supply)

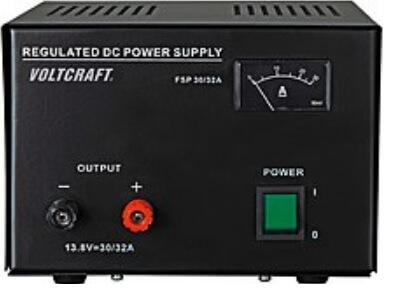

regulated power supplyRegulated power supply adalah jenis power supply yang dirancang untuk memberikan tegangan output yang stabil dan terkontrol, meskipun tegangan inputnya bervariasi. Tegangan input dari sumber daya listrik (seperti AC dari stop kontak atau DC dari baterai), akan diubah menjadi tegangan DC yang stabil dan terkontrol.

Regulasi dilakukan oleh rangkaian elektronik yang disebut voltage regulator, untuk memantau/mengatur tegangan output agar selalu sesuai dengan nilai yang diinginkan. Regulator tegangan dapat menggunakan beberapa teknologi, seperti regulator linier, regulator switching, atau regulator linear-switching.

Regulated power supply biasanya digunakan pada perangkat elektronik yang membutuhkan tegangan DC stabil dan terkontrol. Keuntungan dari penggunaan regulated power supply antara lain:

  • Stabilitas tegangan output yang tinggi. Regulated power supply dapat memberikan tegangan output yang stabil dan terkontrol, meskipun tegangan inputnya bervariasi. Hal ini dapat mengurangi risiko kerusakan pada perangkat elektronik akibat fluktuasi tegangan yang tidak stabil.
  • Akurasi tegangan output yang tinggi. Regulated power supply biasanya memiliki toleransi tegangan yang ketat, sehingga dapat memberikan tegangan output yang akurat.
  • Proteksi yang baik. Regulated power supply biasanya dilengkapi dengan sistem proteksi yang baik, seperti proteksi arus pendek, proteksi tegangan berlebih, dan proteksi suhu. Hal ini dapat menjaga keamanan dan kinerja perangkat elektronik.
  • Konsumsi daya yang rendah. Regulated power supply biasanya memiliki efisiensi yang lebih tinggi dibandingkan dengan power supply konvensional. Hal ini dapat mengurangi konsumsi daya dan biaya operasional.

Dalam memilih regulated power supply, perlu dipertimbangkan beberapa faktor seperti kebutuhan tegangan output, kapasitas daya, efisiensi, dan sistem proteksi.

Kesimpulan

Berdasarkan penjelasan di atas, dapat disimpulkan bahwa power supply sangat penting dalam menjaga kinerja dan keamanan perangkat elektronik atau komputer. Power supply modern memiliki ciri khas yang lebih baik dan efisien dibandingkan dengan power supply konvensional. Hal ini seperti efisiensi yang lebih tinggi, modularitas, proteksi yang lebih baik. Serta memiliki ukuran yang lebih kecil dan kebisingan yang lebih rendah. Namun power supply konvensional masih dapat berfungsi dengan baik pada perangkat elektronik atau komputer yang lebih tua. Jadi dalam memilih power supply sebaiknya mempertimbangkan faktor-faktor seperti efisiensi, modularitas, proteksi yang lebih baik, dan kebutuhan perangkat elektronik.

Demikian tentang power supply dan fungsi power supply, semoga menjadi informasi yang bermanfaat!
