Memperbaiki TV Polytron Minimax 14 Inch Gambar Tinggal Separoh Bawah

Problem TV Polytron layar tinggal separoh adalah termasuk paling sering terjadi didunia pertelevisian tabung, bisa atas atau bawah layar. Jadi model kerusakan seperti ini termasuk kerusakan yang paling gampang karena memang sering terjadi, lagipula bagi yang pengalaman sudah terbayang dalam fikiran bahwa itu adalah problem blok vertical.

Kenapa dikatakan blok vertical? Karena blok vertikal itu membuka layar dari tengah keatas dan kebawah, jadi bekerja secara vertikal gitu. Dan kebalikannya adalah blok horizontal. Bedanya ada beberapa, tapi yang paling mudah dijelaskan adalah blok vertical terkait dengan tegangan tinggi termasuk flyback dan transistor HOT sedangkan blok vertikal adalah tegangan rendah. Persamaannya kedua blok adalah penguat video supaya bisa tampil sebagai gambar pada tabung gambar televisi atau CRT.

Memperbaiki TV Polytron Minimax 14 Kerusakan Vertical

IC Vertical TV Polytron Minimax 14 Inch

Kerusakan yang terkait layar bagian atas kebawah adalah problem pada blok vertical seperti yang sudah dijelaskan sebelumnya. IC Vertical TV polytron Minimax 14 inch ini menggunakan IC STV9302B dimana IC ini disupply dengan dual tegangan atau catudaya simetris dari flyback negatif positif 12V. Bisa dinyalakan dengan normal, ada suara dan gambar tapi sayangnya hanya separoh bawah atasnya hitam.

Jika IC vertical yang rusak biasanya hanya segaris saja gambarnya, tapi ini hanya separoh, jadi dalam angan-angan sudah kebayang penyebab kerusakan yaitu tegangan supply salah satu ada yang tidak beres.

Apa penyebab tegangan tidak ada? tentu ada beberapa kemungkinan yaitu jalur supply terputus yang bisa disebabkan oleh resistor yang berfungsi sekring 10 ohm putus sehingga tegangan tidak sampai ke pin Vcc + IC vertical, elco yang short, atau dioda yang putus.

Jadi langsung saja ukur-ukur tegangan di pin IC, dan memang benar salah satu supply yaitu Vcc + tidak ada tegangan dan usut punya usut ternyata dodanya in 4007 kalau tidak salah putus.

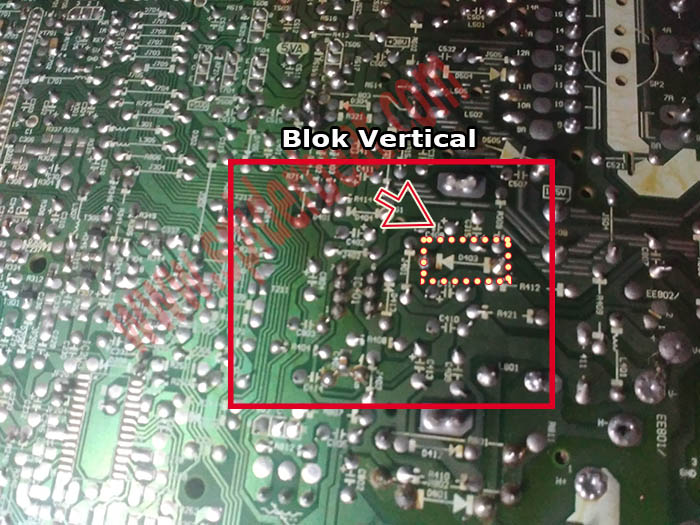

Dioda Jalur Supply IC Vertical Putus

Setelah diganti dan benar saja, setelah dioda tersebut diganti TV langsung nyala penuh layarnya dan bisa ditonton dengan baik.

Baca juga kerusakan yang sama pada TV merk LG : Memperbaiki TV LG Lawas Golden Eye 20″ Layar Tinggal Separoh

Problem Tambahan, Layar terbuka Lebih Lama Dari Umumnya

Ternyata problemnya belum selesai sampai disitu saudara-saudara,  yaitu setelah start layar bisa menampilkan gambar agak lambat jadi harus menunggu beberapa menit. Dan juga layar bagian atas agak gelap. Kan tidak puas kalau problem ini harus diselesaikan sebab bisa saja suatu saat TV bisa padam lagi layarnya.

Nah problem seperti ini juga sudah ada di angan-angan apa penyebabnya, yaitu ada elco supply yang sudah tidak normal nilainya menurun karena kering sehingga tegangan tidak bersih yang menyebabkan masalah pada layar. Tapi yang mana? ya tentu saja sekitar blok video chroma hingga blok vertical.

Setelah cek tegangan ternyata supply 10V turun menjadi 8volt ketika diukur dengan multimeter, dan ini memang bisa disebabkan oleh elco. Elco yang digunakan adalah 1000uf/16V dan langsung saja diganti dengan yang baru. Setelah diukur lagi tegangan menjadi normal yaitu 10V sesuai dengan yang tertulis pada cek pointnya pada PCB.

Dan sekarang TV polytron minimax sudah normal kembali seperti sediakala, layar sudah nyala penuh dan tidak lola lagi saat “booting”nya.

Jika ada pertanyaan ” Saya sudah cek tegangan supply pada kaki IC normal semua, dengan problem yang sama” . Jika demikian maka sangat besar kemungkinan IC verticalnya sudah tidak normal yang harus diganti.

IC Verical STV9302B jika memang rusak dan susah ditemukan tidak perlu khawatir karena ada beberapa persamaanya yaitu :

• STV9302A
• LA78040
• AN5522
• STV9378

Demikian artikel tentang memperbaiki tv polytron minimax 14 inch slim yang ada radionya, semoga bisa menjadi referensi ketika teman-teman menemui masalah yang sama. Penyebab problemnya pasti tak jauh dari situ-situ saja yaitu blok vertical atau jalur supply vertical yang bermasalah. Semoga bermanfaat!
