Perbedaan antara MOSFET dan JFET – Transistor adalah komponen elektronika yang sangat penting dalam dunia elektronika modern. Dua jenis transistor yang sering digunakan dalam berbagai macam aplikasi elektronik adalah MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), dan JFET (Junction Field-Effect Transistor). Meskipun keduanya termasuk dalam keluarga transistor field-effect, tetapi memiliki perbedaan signifikan dalam hal cara bekerja, struktur fisik, dan aplikasinya. Dalam artikel ini, kita akan menjelajahi perbedaan antara MOSFET dan JFET serta berbagai aplikasinya.
Tabel konten
Perbedaan MOSFET Dan JFET Serta Aplikasinya Dalam Rangkaian Elektronika
MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)
MOSFET adalah salah satu jenis transistor yang paling umum digunakan dalam berbagai aplikasi elektronika. Mosfet sangat penting dalam rangkaian switching daya tinggi dan banyak aplikasi lainnya. Mari kita bahas bagaimana MOSFET bekerja dan karakteristik utamanya.
Cara Kerja MOSFET
MOSFET mengendalikan arus antara source (sumber) dan drain (saluran aliran) dengan mengubah lebar channel yang ada di bawah gate (gerbang) melalui medan listrik yang dihasilkan oleh tegangan gate-source. Ini artinya bahwa MOSFET adalah transistor yang bekerja berdasarkan efek medan (field-effect), yang dapat digunakan sebagai saklar atau penguat tergantung pada konfigurasi dan aplikasinya.
Struktur Fisik MOSFET
MOSFET memiliki gate yang diisolasi oleh lapisan oksida (biasanya oksida silikon) dari channel di bawahnya. Struktur fisik MOSFET ini lebih kompleks daripada JFET, dan ada dua tipe utama MOSFET yaitu:
- N-Channel MOSFET: Ini menghantarkan arus antara source dan drain ketika tegangan gate-source positif.
- P-Channel MOSFET: Ini menghantarkan arus ketika tegangan gate-source negatif.
Aplikasi MOSFET
MOSFET digunakan dalam berbagai aplikasi, termasuk:
1. Switching Daya Tinggi
MOSFET adalah pilihan utama untuk saklar daya tinggi dalam inverter, regulator tegangan switching, driver motor , dan aplikasi untuk switching daya tinggi lainnya. Keunggulan utama mosfet adalah efisiensi tinggi dan kemampuan untuk mengendalikan daya yang tinggi.
2. Driver Transistor
MOSFET sering digunakan sebagai driver untuk mengendalikan transistor daya lainnya, seperti IGBT (Insulated Gate Bipolar Transistor) atau transistor bipolarnya. Mosfet dapat mempercepat atau memperlambat switching jenis transistor daya lainnya.
3. Regulator Tegangan
MOSFET digunakan dalam regulator tegangan switching untuk mengubah tegangan input menjadi tegangan output yang lebih stabil. Hl ini sering digunakan pada catu daya komputer dan perangkat elektronik lainnya.
4. Driver Motor
Sebagai driver motor elektrik, seperti motor DC atau motor brushless DC (BLDC), MOSFET digunakan untuk mengatur arus yang menggerakkan motor.
5. Konverter DC-DC
MOSFET digunakan dalam berbagai jenis konverter DC-DC, seperti buck converter, boost converter, dan konverter flyback, untuk mengatur tegangan output.
6. Transmisi RF
MOSFET RF digunakan dalam aplikasi radio frekuensi(RF), seperti dalam pemancar radio, karena kemampuannya untuk menghasilkan dan men-drive sinyal frekuensi tinggi.
JFET (Junction Field-Effect Transistor)
JFET adalah jenis transistor field-effect lainnya yang digunakan dalam bermacam-macam aplikasi, terutama dalam amplifikasi sinyal, dan sebagai saklar dalam rangkaian yang membutuhkan isolasi sinyal yang baik.
Cara Kerja JFET
JFET mengendalikan arus antara dua junction (sambungan) PN dengan mengubah lebar dari channel yang terbentuk di antara kedua junction tersebut melalui medan listrik yang dihasilkan oleh tegangan gate-source. Ini berarti JFET juga merupakan transistor yang beroperasi berdasarkan efek medan (field-effect), tetapi dengan prinsip yang berbeda dari MOSFET.

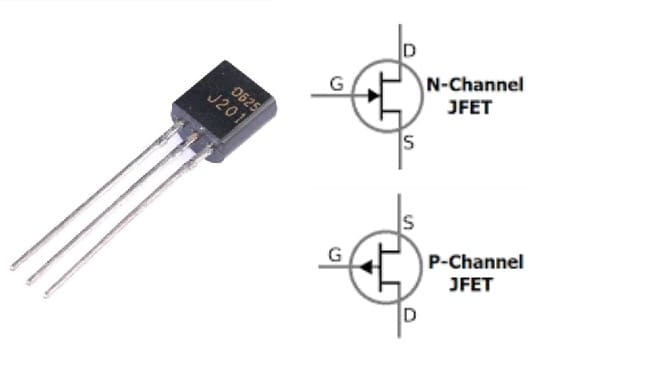

Struktur Fisik JFET
JFET biasanya memiliki struktur tabung dan tidak memiliki gate yang diisolasi oleh oksida seperti pada MOSFET. Mereka datang dalam dua tipe utama:
- N-Channel JFET: Ini menghantarkan arus ketika tegangan gate-source negatif.
- P-Channel JFET: Ini menghantarkan arus antara source dan drain ketika tegangan gate-source positif.
Aplikasi JFET
JFET digunakan dalam berbagai aplikasi, termasuk:
1. Amplifikasi Sinyal
JFET sering digunakan dalam aplikasi amplifikasi sinyal audio dan RF karena memiliki impedansi input yang tinggi dan bisa memberikan gain yang baik dalam rentang frekuensi yang sesuai.
2. Switching
Meskipun kurang umum daripada MOSFET, JFET dapat digunakan sebagai saklar dalam beberapa aplikasi, terutama ketika diperlukan isolasi sinyal yang baik dengan nois yang rendah.
3. Buffer Impedansi
JFET digunakan untuk membangun buffer impedansi dalam rangkaian elektronika. Hal ini membantu memisahkan sumber dan beban, menghindari penurunan tegangan yang signifikan.
4. Voltage-Controlled Resistor
Dalam beberapa aplikasi, JFET dapat digunakan sebagai resistor yang dapat dikontrol oleh tegangan gate-source. Ini digunakan dalam rangkaian pengaturan arus atau pengaturan gain.
Perbandingan Antara MOSFET dan JFET
Dalam rangka memahami perbedaan antara MOSFET dan JFET, berikut adalah beberapa poin perbandingannya:
1. Dari sisi Cara Kerja
MOSFET: Mengendalikan arus dengan mengubah lebar channel melalui medan listrik gate-source.
JFET: Mengendalikan arus dengan mengubah lebar channel melalui medan listrik gate-source yang berbeda.
2. Struktur Fisik
MOSFET: Memiliki gate yang diisolasi oleh lapisan oksida, struktur lebih kompleks.
JFET: Biasanya memiliki struktur tabung, tidak ada gate yang diisolasi.
3. Polaritas
MOSFET: N-Channel menghantarkan arus ketika tegangan gate-source positif, P-Channel ketika negatif.
JFET: N-Channel menghantarkan arus ketika tegangan gate-source negatif, P-Channel ketika positif.
4. Aplikasi Umum
MOSFET: Switching daya tinggi, driver transistor, driver motor listrik, regulator tegangan, konverter DC-DC, transmisi RF.
JFET: Amplifikasi sinyal audio dan RF, switching dengan isolasi sinyal yang baik, buffer impedansi, pengaturan arus.
Kesimpulan
MOSFET dan JFET adalah dua jenis transistor field-effect yang memiliki perbedaan dalam cara kerja, struktur fisik, dan aplikasi utamanya. MOSFET umumnya digunakan dalam aplikasi yang memerlukan switching daya tinggi, seperti inverter dan driver motor listrik, sementara JFET sering digunakan dalam aplikasi amplifikasi sinyal audio dan RF, serta dalam rangkaian yang membutuhkan isolasi sinyal yang baik. Pemilihan MOSFET Vs JFET harus mempertimbangkan karakteristik dan kebutuhan khusus dari suatu rangkaian elektronika tertentu. Dengan pemahaman yang lebih baik tentang perbedaan dan aplikasi keduanya, Anda dapat membuat pilihan yang tepat dalam merancang dan membangun proyek sebuah elektronika Anda.
Demikian tentang perbedaan antara MOSFET dan JFET, yang mungkin penting untuk diketahui bagi penggermar atau perancang elektronika. Semoga bermanfaat!
