Jenis Induktor Menurut Model, Deskripsi Dan Kegunaan

Jenis Induktor menurut model atau bahan yang digunakan ada beberapa yang wajib diketahui. Induktor adalah komponen penting dalam elektronika, yaitu memiliki peran krusial dalam mengatur arus dan tegangan dalam berbagai rangkaian. Dalam artikel ini, kita akan menjelajahi berbagai jenis induktor berdasarkan model, seperti induktor inti udara, inti ferit, inti besi, induktor variabel, induktor toroid, dan induktor dua lilitan. Kami akan memberikan deskripsi yang jelas tentang masing-masing jenis, serta mengungkapkan fungsi dan kegunaannya.

Model Dan Bentuk Induktor, Serta Fungsi Dan Kegunaannya

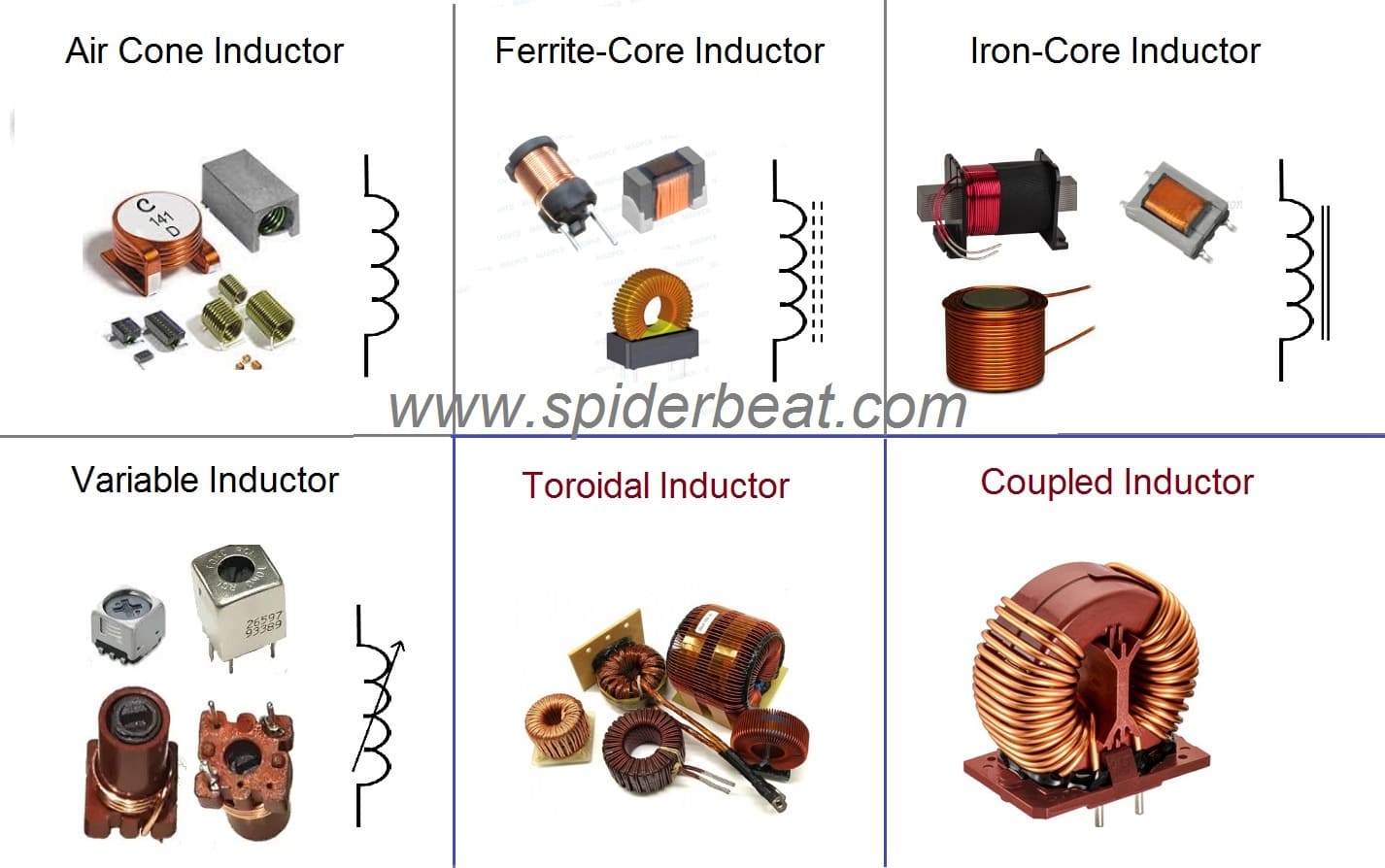

Jenis Induktor menurut model dan bentuk

Induktor Inti Udara (Air-Core Inductor):

Deskripsi:
Induktor inti udara adalah tipe paling sederhana dari model atau jenis induktor. Hal ini hanya terdiri dari kumparan kawat saja, atau ada yang diletakkan pada bingkai atau material yang biasanya terbuat dari bahan non-feromagnetik.

Fungsi dan Kegunaan:
Induktor inti udara umumnya digunakan dalam filter frekuensi rendah, aplikasi audio, dan dalam rangkaian elektronika umum di mana memerlukan hambatan arus rendah.

Induktor Inti Ferit (Ferrite-Core Inductor):

Deskripsi:
Induktor inti ferit menggunakan inti ferit sebagai komponen utama. Inti ferit biasanya berbentuk silinder atau toroid dan digunakan untuk meningkatkan induktansi.

Fungsi dan Kegunaan:
Induktor inti ferit digunakan dalam berbagai aplikasi, termasuk catudaya switching (SmPS), transformator frekuensi rendah, filter frekuensi rendah, dan perangkat elektronik lainnya.

Induktor Inti Besi (Iron-Core Inductor):

Deskripsi:
Induktor inti besi menggunakan inti besi atau baja sebagai komponen inti. Ini meningkatkan induktansi dan membuatnya efektif untuk aplikasi arus tinggi.

Fungsi dan Kegunaan:
Induktor inti besi umumnya digunakan dalam aplikasi daya tinggi seperti transformator daya, filter daya, dan rangkaian pengaturan daya yang memerlukan induktansi tinggi dan daya hantar yang baik.

Baca Juga :  10 Tips Membeli Kulkas Baru Agar Mendapatkan yang Terbaik

Induktor Variabel (Variable Inductor):

Deskripsi:
Induktor variabel memiliki mekanisme yang memungkinkan perubahan nilai induktansinya, seperti memutar inti atau merubah posisi kumparan. Biasanya ada lubang obeng untuk memutar mirip dengan trimer untuk model tertentu tergantung aplikasinya.

Fungsi dan Kegunaan:
Induktor variabel digunakan dalam aplikasi seperti tuner radio, osilator variabel, dan perangkat yang memerlukan penyesuaian manual terhadap induktansi untuk mengatur frekuensi atau karakteristik sirkuit.

Induktor Toroid (Toroidal Inductor):

Deskripsi:
Induktor toroid memiliki inti berbentuk cincin, donat atau toroid yang dikelilingi oleh kumparan kawat. Indukor jenis ini ada yang dengan inti ferit dan inti besi.

Fungsi dan Kegunaan:
Induktor toroid digunakan dalam aplikasi frekuensi tinggi karena bentuk toroidnya memungkinkan medan magnetik bisa terkonsentrasi dengan baik. Ini sering digunakan dalam antena, filter gelombang, dan aplikasi RF lainnya.

Induktor Dua Lilitan (Coupled Inductor):

Deskripsi:
Induktor dua lilitan terdiri dari dua induktor yang ditempatkan berdampingan satu sama lain dengan kopling magnetik yang tinggi. Induktor model ini juga bisa dari jenis inti ferit, inti besi atau udara.

Fungsi dan Kegunaan:
Mereka digunakan dalam transformator daya, inverter, dan aplikasi yang melibatkan pengubahan tingkat tegangan. Hal ini bertujuan untuk membantu pengisolasian dan transformasi sinyal.

Kesimpulan:

Induktor adalah komponen yang sangat penting dalam elektronika dengan berbagai jenis yang sesuai untuk berbagai aplikasi. Memahami perbedaan antara jenis-jenis induktor ini adalah langkah pertama dalam merancang rangkaian elektronika yang efisien dan berkinerja tinggi. Dengan pengetahuan ini, Anda dapat memilih dengan bijak jenis induktor yang paling sesuai untuk proyek elektronik Anda.
