Fungsi-fungsi Transistor, Jenis, Dan Cara Kerjanya

Transistor adalah suatu komponen elektronik aktif yang terdiri dari tiga lapisan bahan semikonduktor yang disusun secara bertumpuk. Tiga lapisan tersebut terdiri dari lapisan semikonduktor tipe N (Negatif), lapisan semikonduktor tipe P (Positif), dan lapisan semikonduktor tipe N (Negatif) atau sebaliknya, yaitu P-N-P atau N-P-N. Transistor telah menjadi salah satu komponen dasar dalam teknologi modern dan digunakan dalam berbagai aplikasi seperti radio, televisi, komputer, telepon seluler, dan banyak lagi. Karena kegunaannya yang sangat penting, transistor terus mengalami perkembangan teknologi yang bertujuan untuk meningkatkan kinerjanya dan mengurangi ukurannya.

Fungsi Transistor, Jenis-jenis, dan kegunaannya

FUNGSI TRANSISTOR

Fungsi-fungsi transistor

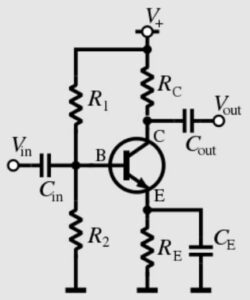

cara kerja transistor

Transistor dapat berfungsi sebagai pengontrol aliran listrik dan penguat sinyal dengan mengendalikan jumlah aliran listrik melalui lapisan semikonduktor. Transistor juga dapat berfungsi sebagai saklar elektronik, yang memungkinkan aliran listrik dapat diatur dengan sangat cepat dan akurat.
Transistor adalah salah satu komponen elektronik yang paling penting dan banyak digunakan dalam sirkuit elektronik. Fungsi utama transistor adalah sebagai pengontrol arus listrik dan penguat sinyal. Secara spesifik, transistor dapat digunakan untuk:

  • Penguat Sinyal: Transistor dapat digunakan untuk memperkuat sinyal listrik dengan mengontrol aliran listrik melalui suatu rangkaian.
  • Switching: Transistor juga dapat digunakan sebagai saklar elektronik untuk mengontrol aliran listrik dalam sebuah sirkuit.
  • Regulasi Tegangan: Transistor dapat digunakan untuk mengatur atau menstabilkan tegangan listrik dalam suatu rangkaian.
  • Oscillator: Transistor dapat digunakan sebagai penghasil osilasi gelombang listrik.
  • Deteksi: Transistor dapat digunakan sebagai detektor dalam rangkaian penerima sinyal radio atau dalam aplikasi sensor.
  • Logika Digital: Transistor dapat digunakan dalam sirkuit logika digital untuk melakukan operasi matematika dan logika.

Karena kegunaannya yang sangat luas, transistor menjadi salah satu komponen elektronik yang sangat penting dan esensial dalam teknologi modern.

Jenis-jenis Transistor

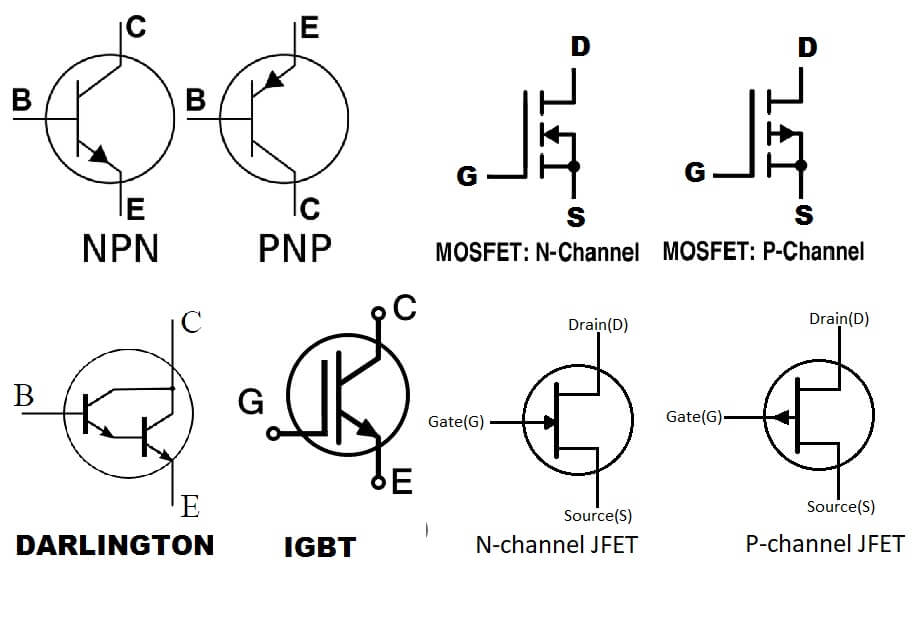

JENIS FUNGSI CARAKERJA TRANSISTOR

Ada beberapa jenis transistor. Setiap jenis transistor memiliki karakteristik yang berbeda-beda, seperti sensitivitas terhadap tegangan dan arus, kecepatan respons, dan kemampuan penguatan sinyal.

Ada beberapa jenis transistor yang umum digunakan dalam aplikasi elektronik, yaitu:

  • Transistor BJT (Bipolar Junction Transistor): Transistor jenis ini terdiri dari tiga lapisan semikonduktor, yaitu basis, kolektor, dan emitor. BJT dapat digunakan sebagai penguat sinyal, saklar, dan regulator tegangan. Type transistor BJT ada 2 yaitu NPN (Negative-Positive-Negative), memiliki dua lapisan tipe n dan satu lapisan tipe p. Pada NPN transistor, arus mengalir dari basis ke emitor, dan penguatan arus terjadi antara basis dan kolektor. PNP (Positive-Negative-Positive) memiliki dua lapisan tipe p dan satu lapisan tipe n. Pada PNP transistor, arus mengalir dari emitor ke basis, dan penguatan arus terjadi antara basis dan kolektor.
  • Transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor): Transistor jenis ini memiliki lapisan semikonduktor yang terisolasi dengan oksida logam. MOSFET dapat digunakan sebagai saklar dan penguat sinyal.
  • Transistor JFET (Junction Field-Effect Transistor): Transistor jenis ini memiliki lapisan semikonduktor yang membentuk sebuah kanal n atau p. JFET dapat digunakan sebagai saklar dan penguat sinyal.
  • Transistor IGBT (Insulated Gate Bipolar Transistor): Transistor jenis ini menggabungkan sifat BJT dan MOSFET. IGBT digunakan dalam aplikasi pengendalian daya yang memerlukan penguatan arus dan tegangan yang besar.
  • Transistor Darlington: Transistor jenis ini menggabungkan dua transistor BJT atau MOSFET dalam satu paket, untuk meningkatkan penguatan arus dan mengurangi kebisingan.
  • Transistor Unijunction (UJT): Transistor jenis ini memiliki struktur yang unik, dengan satu kontak emitor dan dua kontak basis. UJT digunakan sebagai osilator dan penghasil pulsa.

Setiap jenis transistor memiliki karakteristik dan aplikasi yang berbeda-beda, sehingga pemilihan jenis transistor yang tepat sangat penting dalam merancang rangkaian elektronik.

Cara Kerja Transistor

Transistor sebagai penguat sinyal bekerja dengan memanfaatkan arus listrik yang mengalir melalui lapisan semikonduktor, yang dikendalikan oleh tegangan yang diberikan ke basis transistor.
Transistor adalah salah satu komponen elektronik yang paling penting dan banyak digunakan dalam sirkuit elektronik. Fungsi utama transistor adalah sebagai pengontrol arus listrik dan penguat sinyal.

Transistor jenis BJT terdiri dari tiga lapisan semikonduktor, yaitu emitter (pemancar), base (dasar), dan collector (kolektor). Ketika sinyal listrik diberikan ke basis transistor, tegangan tersebut mengontrol jumlah arus yang mengalir dari emitter ke collector. Arus yang dihasilkan oleh collector lebih besar dari arus yang dihasilkan oleh emitter, sehingga transistor berfungsi sebagai penguat sinyal.

Ketika sinyal input diberikan ke basis transistor, arus yang mengalir melalui lapisan semikonduktor dari emitter ke collector akan mengikuti pola yang sesuai dengan sinyal input. Dengan memodulasi arus input, transistor dapat memperkuat sinyal dengan amplitudo yang lebih besar pada keluaran. Hal ini dapat digunakan untuk meningkatkan kualitas sinyal audio atau sinyal radio, atau dalam aplikasi lain yang memerlukan penguatan sinyal.

Namun, untuk menghindari distorsi dan noise pada sinyal output, perlu diperhatikan titik kerja atau biasing transistor agar tetap stabil dan terjaga konsistensinya. Kondisi ini biasanya diatur dengan memperhitungkan nilai resistansi dan tegangan yang diberikan pada setiap pin transistor.

Baca Juga :  Harga Speaker Aktif Polytron Super Bass Terbaru 2023

Cara kerja transistor sebagai saklar

Transistor sebagai saklar bekerja dengan mengontrol aliran arus listrik melalui basis transistor, yang mengendalikan arus yang mengalir dari kolektor ke emitter pada transistor jenis BJT.

Ketika tegangan input diberikan ke basis transistor, maka arus akan mengalir melalui basis dan membuat lapisan semikonduktor basis menipis, sehingga mengizinkan arus yang lebih besar mengalir dari kolektor ke emitter. Sebaliknya, ketika tidak ada tegangan input yang diberikan pada basis transistor, arus akan dihambat dan transistor akan berada dalam kondisi mati.

Dalam aplikasi sebagai saklar, transistor dapat digunakan untuk mengalirkan atau menghambat aliran arus listrik pada sirkuit. Ketika transistor diaktifkan dengan memberikan tegangan input pada basisnya, arus listrik dapat mengalir melalui transistor dan memicu aksi lain dalam sirkuit. Sebaliknya, ketika transistor dimatikan dengan menghilangkan tegangan input pada basisnya, arus listrik dihambat dan aksi sirkuit dihentikan.

Transistor sebagai saklar elektronik memiliki beberapa keuntungan, antara lain dapat mengontrol aliran listrik secara cepat dan akurat, serta memiliki ukuran yang lebih kecil dibandingkan dengan saklar mekanis. Transistor saklar biasa digunakan dalam berbagai aplikasi elektronik, seperti dalam kontrol motor, lampu, dan sirkuit elektronik lainnya.

Cara kerja transistor sebagai regulator tegangan

Transistor dapat digunakan sebagai regulator tegangan dengan memanfaatkan sifat penguatan arus dan kemampuan mengatur resistansi pada jalur listrik yang dilaluinya.

Salah satu jenis transistor yang sering digunakan sebagai regulator tegangan adalah transistor jenis BJT dengan mode kerja sebagai regulator seri. Pada mode ini, transistor dihubungkan secara seri dengan sumber tegangan dan beban, sehingga tegangan keluaran dapat diatur dengan mengatur resistansi transistor.

Ketika tegangan input berubah, resistansi transistor juga berubah sesuai dengan tegangan pada basis transistor. Dengan memilih nilai resistansi yang sesuai pada rangkaian, maka transistor dapat diatur untuk menghasilkan tegangan keluaran yang stabil meskipun terjadi perubahan pada tegangan input.

Pada prinsipnya, transistor bekerja sebagai regulator tegangan dengan mengalihkan sebagian arus input dari sumber tegangan ke beban melalui transistor. Jumlah arus yang dialihkan bergantung pada resistansi transistor yang diatur melalui tegangan pada basisnya. Semakin besar resistansi transistor, semakin kecil arus yang dialihkan, sehingga tegangan keluaran semakin stabil.

Regulator tegangan dengan transistor juga dapat dilengkapi dengan komponen tambahan seperti zener dioda atau rangkaian feedback negatif untuk meningkatkan stabilitas dan akurasi tegangan keluaran. Dalam aplikasi elektronik, regulator tegangan sering digunakan untuk menjaga stabilitas tegangan pada rangkaian yang memerlukan tegangan yang konstan, seperti pada sirkuit power supply dan amplifier audio.

Cara kerja transistor sebagai oscilator

Transistor dapat digunakan sebagai osilator dengan memanfaatkan sifat penguatan arus dan kapasitansi dari lapisan semikonduktor dalam transistor.

Salah satu jenis osilator yang sering digunakan dalam rangkaian elektronik adalah osilator Colpitts, yang terdiri dari transistor, kapasitor, dan induktor. Ketika tegangan input diberikan pada basis transistor, kapasitor akan mengisi diri dengan muatan listrik dan memicu sinyal osilasi. Kemudian, osilasi ini akan diperkuat oleh transistor dan keluaran dari osilator akan berupa sinyal sinusoidal.

Osilator dengan transistor dapat diatur untuk menghasilkan sinyal osilasi dengan frekuensi tertentu dengan mengatur nilai komponen seperti kapasitor, induktor, dan resistansi. Dalam aplikasi elektronik, osilator dengan transistor sering digunakan dalam rangkaian penghasil sinyal radio atau sinyal audio.

Osilator dengan transistor juga dapat ditingkatkan performanya dengan menambahkan rangkaian kontrol frekuensi, yang memungkinkan untuk mengatur frekuensi keluaran osilator secara presisi. Salah satu contoh osilator dengan transistor yang umum digunakan adalah osilator Hartley, yang menggabungkan dua induktor dan sebuah kapasitor untuk menghasilkan sinyal osilasi dengan frekuensi yang dapat diatur.

Namun, perlu diingat bahwa dalam penggunaan transistor sebagai osilator, diperlukan pemilihan nilai komponen yang tepat dan perhitungan yang cermat agar osilasi dapat terjadi secara stabil dan presisi. Hal ini penting untuk menghasilkan sinyal osilasi yang akurat dan dapat diandalkan dalam aplikasi elektronik.

Kemasan Transistor

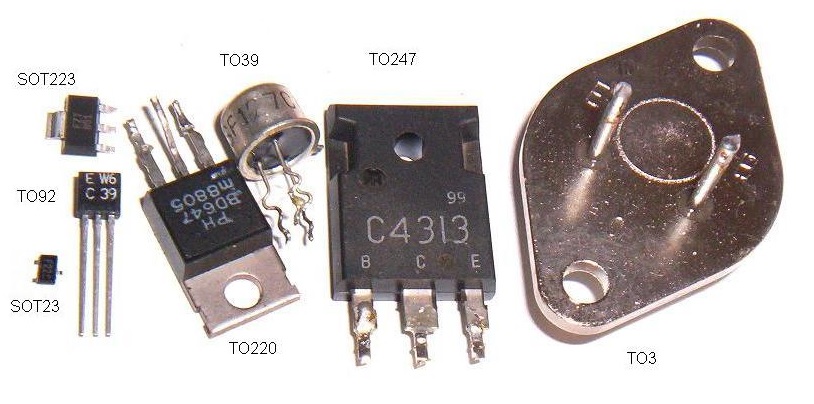

kemasan transistor

Transistor umumnya dikemas dalam bentuk paket atau casing yang terbuat dari bahan isolator seperti plastik atau keramik. Ada beberapa jenis paket kemasan yang umum digunakan, di antaranya adalah:

TO-92: Merupakan jenis paket kemasan transistor yang paling umum digunakan. TO-92 memiliki tiga pin dan umumnya digunakan untuk transistor BJT jenis NPN atau PNP.

TO-220: Merupakan jenis paket kemasan transistor yang lebih besar dari TO-92, dengan lima pin. TO-220 digunakan untuk transistor daya dengan kemampuan penguatan yang lebih besar.

SOT-23: Merupakan jenis paket kemasan transistor yang lebih kecil dari TO-92, dengan tiga pin. SOT-23 digunakan untuk transistor kecil seperti transistor BJT dan FET.

SMD (Surface Mount Device): Merupakan jenis paket kemasan transistor yang digunakan untuk teknologi surface mount, yang digunakan pada PCB (Printed Circuit Board) dengan cara dipasang pada permukaan PCB.

Pemilihan jenis paket kemasan transistor sangat penting dalam desain sirkuit elektronik, karena mempengaruhi ukuran, daya tahan, dan kemampuan penguatan sinyal transistor. Kemasan transistor yang tepat akan meningkatkan kinerja dan keandalan sirkuit elektronik.
