IC Regulator Untuk Penyetabil Tegangan

IC (Integrated Circuit) atau yang juga dikenal sebagai chip, merupakan sebuah rangkaian elektronik kompleks yang terdiri dari sejumlah transistor, resistor, kapasitor, dan komponen lain yang terintegrasi dalam satu chip silikon. IC diciptakan untuk menggantikan rangkaian elektronik yang lebih besar dan rumit, dengan ukuran yang lebih kecil, hemat energi, dan efisien.

Dalam IC, transistor dan komponen lainnya terhubung dalam pola tertentu yang dirancang untuk melakukan fungsi tertentu, seperti penguat sinyal, filter, regulator tegangan, dan sebagainya. IC dapat dibuat dalam berbagai bentuk dan ukuran, dari yang sangat kecil hingga yang lebih besar dan lebih kompleks.

IC Regulator Dan Jenis-jenisnya

Jenis-jenis IC

Ada dua jenis utama IC, yaitu digital dan analog. IC digital menggunakan sinyal digital (0 dan 1) untuk melakukan operasi matematika dan logika, sedangkan IC analog menggunakan sinyal analog untuk melakukan operasi seperti penguat sinyal dan pemrosesan sinyal.

  • IC digital terdiri dari gerbang logika (logic gates) yang terintegrasi dalam satu chip. Gerbang logika mengambil input sinyal digital dan menghasilkan output yang berdasarkan pada fungsi logika tertentu, seperti AND, OR, dan NOT. IC digital juga dapat digunakan dalam pembuatan mikrokontroler, prosesor, memori, dan sejenisnya.
  • IC analog, di sisi lain, terdiri dari rangkaian elektronik kompleks yang terdiri dari transistor dan komponen lainnya, yang dirancang untuk melakukan fungsi seperti penguat sinyal dan pemrosesan sinyal. IC analog sangat penting dalam aplikasi audio, sensor, dan pengukuran, serta dalam sistem kontrol dan regulasi.

Dalam rangkaian elektronik, IC digunakan untuk menggantikan rangkaian yang lebih besar dan rumit, sehingga menghemat ruang dan biaya produksi. IC juga memberikan keuntungan dalam hal stabilitas, presisi, dan keandalan dibandingkan dengan rangkaian elektronik diskret. Oleh karena itu, IC sangat penting dalam industri elektronik modern dan digunakan dalam berbagai aplikasi, dari perangkat elektronik konsumen hingga peralatan industri dan medis.

IC (Integrated Circuit) juga sering digunakan sebagai regulator tegangan, yaitu rangkaian yang digunakan untuk menjaga tegangan output tetap stabil meskipun tegangan input atau beban mengalami perubahan. IC regulator terdiri dari beberapa komponen yang terintegrasi dalam satu chip silikon, seperti transistor, resistor, kapasitor, dan dioda.

Ada beberapa jenis IC regulator tegangan yang umum digunakan, yaitu:

Linear Regulator: Jenis regulator ini menghasilkan tegangan output yang tetap stabil dengan cara menghilangkan atau mengurangi tegangan input yang berlebihan. IC linear regulator sangat sederhana dan efektif, namun kurang efisien dalam mengkonversi energi listrik menjadi panas.

Switching Regulator: Jenis regulator ini menghasilkan tegangan output yang tetap stabil dengan cara mengubah tegangan input menjadi gelombang DC dan menggunakan komponen semikonduktor untuk mengatur dan mengontrol gelombang DC tersebut. IC switching regulator lebih efisien dalam mengkonversi energi listrik menjadi daya keluaran yang lebih tinggi.

LDO (Low Dropout) Regulator: Jenis regulator ini mirip dengan linear regulator, namun memiliki dropout voltage yang lebih rendah, yaitu perbedaan tegangan antara input dan output yang dapat diterima tanpa mempengaruhi kinerja regulator. IC LDO regulator cocok digunakan pada aplikasi yang membutuhkan tegangan output yang stabil dan presisi, namun memiliki perbedaan tegangan input dan output yang kecil.

IC regulator tegangan sangat berguna dalam rangkaian elektronik yang membutuhkan tegangan output yang stabil dan presisi, seperti dalam sistem catu daya, peralatan audio, komunikasi, dan sejenisnya. Dengan menggunakan IC regulator tegangan, kita dapat memastikan kinerja rangkaian elektronik yang stabil dan terhindar dari kerusakan akibat tegangan yang tidak stabil atau tidak sesuai dengan kebutuhan.

IC Regulator variable (Adjustable Regulator)

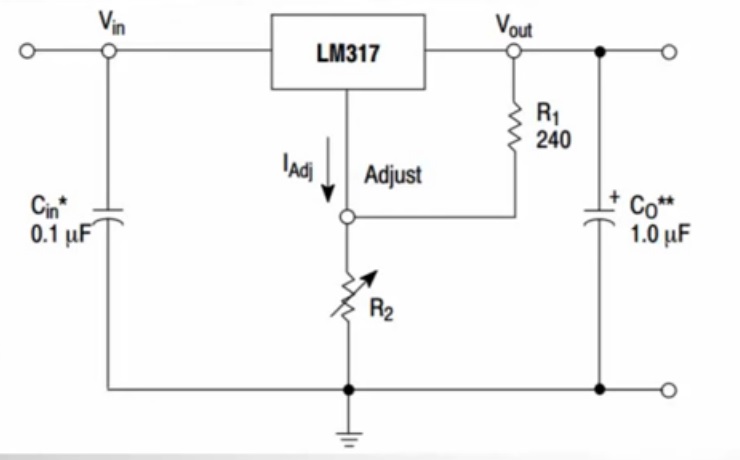

ic regulator lm317

IC (Integrated Circuit) regulator tegangan variabel dapat menghasilkan tegangan output yang dapat diatur sesuai kebutuhan. Hal ini biasanya digunakan pada aplikasi yang membutuhkan variasi tegangan output, seperti dalam sistem power supply, penguat audio, dan sejenisnya.

Berikut beberapa jenis IC regulator variable yang umum digunakan:

LM317: IC ini merupakan salah satu jenis regulator variabel yang populer dan sangat mudah digunakan. LM317 dapat menghasilkan tegangan output antara 1.2 hingga 37 Volt dengan arus output yang dapat mencapai 1.5 Ampere. IC ini dilengkapi dengan fitur perlindungan termal, proteksi arus pendek, dan proteksi batas tegangan input.

LM338: IC ini serupa dengan LM317, namun dapat menghasilkan arus output yang lebih besar, yaitu hingga 5 Ampere. Tegangan output yang dapat dihasilkan LM338 adalah antara 1.2 hingga 32 Volt.

LM350: IC regulator variable ini dapat menghasilkan arus output hingga 3 Ampere dengan tegangan output yang dapat diatur antara 1.2 hingga 33 Volt. LM350 juga dilengkapi dengan fitur perlindungan termal dan proteksi arus pendek.

Baca Juga :  Tentang IC Op-Amp Untuk Audio, Persamaan Dan Karakter

LM723: IC ini dapat digunakan sebagai regulator tegangan variabel atau sebagai regulator konstan. LM723 dapat menghasilkan tegangan output antara 2 hingga 37 Volt dengan arus output yang dapat mencapai 150mA. Ini dapat diatur menggunakan resistor eksternal dan juga dilengkapi dengan fitur perlindungan termal dan proteksi arus pendek.

IC regulator tegangan tetap

skema regulator dengan meningkatkan tegangan input dan ouput IC 78xx

IC (Integrated Circuit) regulator tegangan tetap dirancang untuk menghasilkan output yang tetap stabil, meskipun tegangan input atau beban mengalami perubahan. Regulator tetap sangat penting dalam rangkaian elektronik, terutama dalam aplikasi yang membutuhkan tegangan output yang stabil dan presisi, seperti dalam sistem catu daya, penguat audio, dan sejenisnya. Baca tentang voltage regulator tetap serilal LM78xx => Mengenal IC 7812, 78XX, 79XX Voltage Regulator Yang Paling Praktis

Berikut ini beberapa jenis IC regulator tetap yang umum digunakan:

LM78XX: IC regulator tetap ini dapat menghasilkan tegangan output positif tetap, dengan tegangan output yang bervariasi sesuai dengan nomor modelnya. Misalnya, LM7805 menghasilkan tegangan output tetap sebesar 5 Volt, LM7812 menghasilkan tegangan output tetap sebesar 12 Volt, dan seterusnya. IC ini dapat menghasilkan arus output yang cukup besar, biasanya hingga 1.5 Ampere.

LM79XX: IC regulator tetap ini mirip dengan LM78XX, namun menghasilkan tegangan output negatif tetap. Misalnya, LM7905 menghasilkan tegangan output tetap sebesar -5 Volt, LM7912 menghasilkan tegangan output tetap sebesar -12 Volt, dan seterusnya. IC ini juga dapat menghasilkan arus output yang cukup besar, biasanya hingga 1.5 Ampere.

LM317L: IC regulator tetap ini digunakan untuk menghasilkan tegangan output yang dapat diatur antara 1.25 hingga 37 Volt. LM317L dapat menghasilkan arus output hingga 100mA, namun biasanya digunakan pada aplikasi yang membutuhkan arus output yang lebih kecil.

LM338: IC regulator tetap ini serupa dengan LM317L, namun dapat menghasilkan arus output yang lebih besar, hingga 5 Ampere. Tegangan output yang dapat dihasilkan LM338 adalah antara 1.2 hingga 32 Volt.

IC regulator tetap sangat penting dalam rangkaian elektronik karena dapat menjaga tegangan output tetap stabil meskipun terjadi perubahan pada tegangan input atau beban. IC regulator tetap juga memungkinkan kita untuk menghasilkan tegangan output yang presisi dan stabil dengan mudah dan efisien.

Penggabungan regulator IC dengan transistor

Rangkaian regulator yang meningkatkan arus dengan IC 78xx

Penggabungan regulator IC dengan transistor merupakan teknik yang sering digunakan dalam rangkaian elektronik untuk menghasilkan tegangan output yang lebih besar dan arus output yang lebih tinggi. Kombinasi regulator IC dengan transistor juga memungkinkan kita untuk mengatur tegangan output dengan presisi yang lebih tinggi dan efektivitas yang lebih baik.

Dalam kombinasi regulator IC dengan transistor, regulator IC bertindak sebagai sumber tegangan utama yang menghasilkan tegangan output tetap, sedangkan transistor digunakan sebagai penguat arus output. Saat beban memerlukan arus output yang lebih tinggi daripada yang dapat dihasilkan oleh regulator IC, transistor akan membantu meningkatkan arus output tersebut.

Ada beberapa cara untuk menggabungkan regulator IC dengan transistor, di antaranya:

Penggabungan regulator LM317 dengan transistor NPN: Dalam rangkaian ini, transistor NPN digunakan sebagai penguat arus output. Ketika arus output meningkat, transistor akan mengalirkan arus tambahan ke beban sehingga menghasilkan arus output yang lebih besar.

Penggabungan regulator LM317 dengan transistor PNP: Dalam rangkaian ini, transistor PNP digunakan sebagai penguat arus output. Ketika arus output meningkat, transistor akan menarik arus dari regulator IC sehingga menghasilkan arus output yang lebih besar.

Penggabungan regulator LM338 dengan transistor: Dalam rangkaian ini, regulator LM338 digunakan sebagai sumber tegangan utama dan transistor digunakan sebagai penguat arus output. Dalam rangkaian ini, transistor dapat membantu meningkatkan arus output yang dapat dihasilkan oleh regulator LM338.

Kombinasi regulator IC dengan transistor sangat berguna dalam rangkaian elektronik, yang memerlukan tegangan output yang besar dan arus output yang tinggi. Teknik ini memungkinkan kita untuk menghasilkan tegangan output yang presisi dan efektif dengan biaya yang relatif murah dan efisien. Namun, perlu diperhatikan bahwa penggunaan transistor dalam rangkaian ini juga dapat meningkatkan panas yang dihasilkan. Dengan demikian sehingga diperlukan perlindungan termal untuk menghindari kerusakan pada komponen.
