Apa itu Impedansi? Sebuah Konsep dalam Elektronika

Apa itu Impedansi?. Adalah salah satu konsep yang sangat penting dalam dunia elektronika, listrik, dan ilmu fisika terutama dalam konteks sirkuit AC (arus bolak-balik). Impedansi adalah sejenis hambatan dalam rangkaian listrik, tetapi lebih kompleks daripada resistansi yang digunakan dalam rangkaian DC (arus searah). Untuk memahami secara lengkap tentang impedansi, mari kita jelaskan dengan lebih detail.

Memahami Impedansi, Konsep, Dan aplikasinya dalam Elektronika

Impedansi dalam Konteks Sirkuit AC

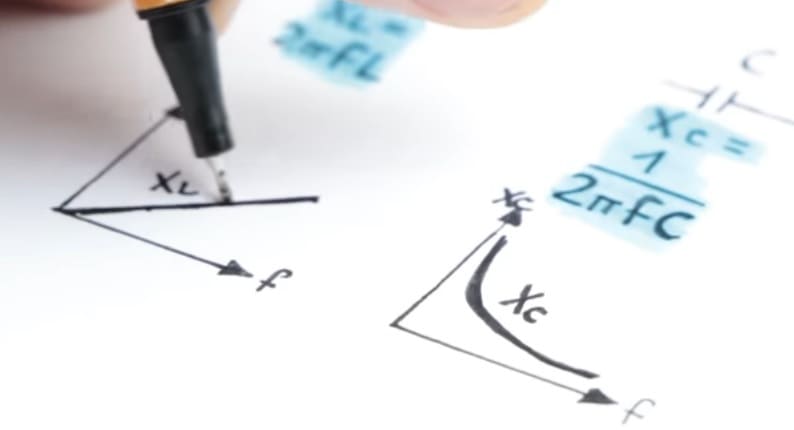

definisi impedansi

Impedansi adalah istilah yang digunakan untuk menggambarkan resistansi total terhadap aliran arus bolak-balik (AC) dalam suatu rangkaian listrik. Sirkuit AC memiliki perbedaan signifikan dengan sirkuit DC karena arus dan tegangan dalam sirkuit AC berubah dengan waktu, sedangkan dalam sirkuit DC, arus dan tegangan adalah konstan.

Komponen Utama Impedansi

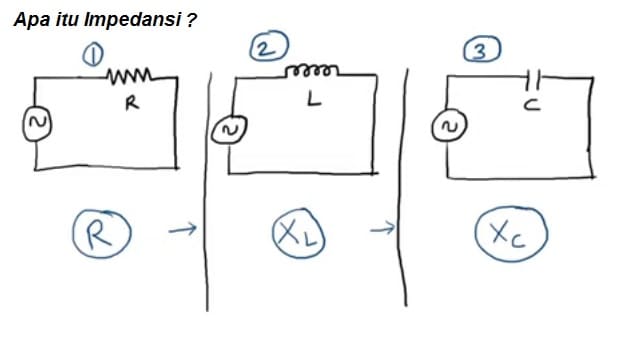

Impedansi dalam sirkuit AC memiliki tiga komponen utama:

Resistansi (R): Resistansi dalam sirkuit AC mirip dengan resistansi dalam sirkuit DC. Ini menggambarkan hambatan langsung terhadap aliran arus listrik dan diukur dalam ohm (Ω).

Reaktansi Kapasitif (Xc): Reaktansi kapasitif terkait dengan elemen kapasitor dalam sirkuit. Kapasitor adalah komponen elektronik yang mampu menyimpan energi dalam medan listrik. Reaktansi kapasitif diukur dalam ohm dan bergantung pada frekuensi sinyal AC yang digunakan dalam sirkuit.

Reaktansi Induktif (Xl): Reaktansi induktif terkait dengan elemen induktor dalam sirkuit. Induktor adalah komponen yang mampu menyimpan energi dalam bentuk medan magnetik. Reaktansi induktif juga diukur dalam ohm dan bergantung pada frekuensi sinyal AC.

Representasi Dari Impedansi

Impedansi (Z) dalam sirkuit AC dapat direpresentasikan sebagai berikut:

Z = R + j(Xl – Xc)

Di mana:

Z adalah impedansi total (kompleks) dalam ohm (Ω).
R adalah resistansi dalam ohm (Ω).
Xl adalah reaktansi induktif dalam ohm (Ω).
Xc adalah reaktansi kapasitif dalam ohm (Ω).
j adalah satuan imajiner (√-1), yang mengindikasikan fase pergeseran antara arus dan tegangan.

Impedansi biasanya digambarkan sebagai vektor kompleks dalam diagram kompleks, yang mencakup komponen resistif dan reaktif. Vektor ini dapat menggambarkan magnitudo dan fase pergeseran antara arus dan tegangan.
apa itu impedansi

Pengaruh Frekuensi

Impedansi dalam sirkuit AC sangat dipengaruhi oleh frekuensi sinyal AC. Reaktansi kapasitif (Xc) akan meningkat dengan peningkatan frekuensi, sementara reaktansi induktif (Xl) akan meningkat dengan penurunan frekuensi. Oleh karena itu, impedansi dalam sirkuit AC dapat berubah sesuai dengan frekuensi sinyal yang digunakan.

Penerapan Impedansi

Impedansi digunakan dalam berbagai macam aplikasi, termasuk desain sirkuit listrik, audio, komunikasi, dan elektronika pada umumnya. Pemahaman tentang impedansi memungkinkan insinyur elektronik untuk merancang sirkuit yang efisien dan sesuai dengan aplikasi tertentu.

Baca Juga :  Panel Surya : Cara Kerja, Komponen, dan Manfaatnya

Impedansi Dan Resistansi

Impedansi dan resistansi adalah dua konsep yang berhubungan dengan aliran listrik, tetapi memiliki perbedaan utama dalam konteks dan sifat-sifatnya:

1. Resistansi (R):

Resistansi adalah hambatan terhadap aliran arus listrik dalam sirkuit DC (arus searah), yang mengukur seberapa sulit arus listrik mengalir melalui penghantar seperti kawat atau komponen dalam sirkuit.  Resistansi diukur dalam ohm (Ω).
Resistansi tidak bergantung pada frekuensi sinyal, karena sirkuit DC tidak berubah seiring waktu.
Contoh: Ketika Anda mengukur resistansi pada sirkuit DC, Anda hanya memiliki satu nilai resistansi yang tetap.

2. Impedansi (Z):

Impedansi adalah konsep yang digunakan dalam sirkuit AC (arus bolak-balik), merupakan kombinasi dari resistansi (hambatan langsung terhadap aliran arus) dan dua komponen tambahan, yaitu reaktansi kapasitif dan reaktansi induktif. Impedansi menggambarkan seberapa sulit aliran arus AC dalam sirkuit. Impedansi juga diukur dalam ohm (Ω), tetapi itu adalah nilai kompleks yang mencakup resistansi serta reaktansi kapasitif (Xc) dan reaktansi induktif (Xl).
Impedansi sangat dipengaruhi oleh frekuensi sinyal AC. Reaktansi kapasitif meningkat dengan peningkatan frekuensi, sedangkan reaktansi induktif meningkat dengan penurunan frekuensi.
Contoh: Ketika Anda mengukur impedansi dalam sirkuit AC, Anda akan memiliki nilai kompleks yang mencakup semua komponen (resistansi, reaktansi kapasitif, dan reaktansi induktif) dan mungkin memiliki fase pergeseran.

Kesimpulan

Impedansi adalah konsep penting dalam sirkuit AC yang menggambarkan hambatan terhadap aliran arus bolak-balik. Ini melibatkan resistansi (R), reaktansi kapasitif (Xc), dan reaktansi induktif (Xl), yang digabungkan menjadi impedansi total (Z).

Impedansi dinyatakan dalam satuan ohm (Ω) dan dapat digambarkan sebagai jumlah kompleks yang mencakup resistansi serta reaktansi kapasitif dan reaktansi induktif.

Impedansi penting dalam merancang sirkuit elektronik, terutama dalam aplikasi AC seperti audio, komunikasi, dan pemrosesan sinyal. Ini membantu insinyur untuk memahami dan mengontrol aliran listrik dalam sirkuit AC, yang sering digunakan dalam perangkat elektronik sehari-hari seperti ponsel, radio, dan peralatan listrik lainnya.

Impedansi dan resistansi memiliki satuan yang sama yaitu Ohm (Ω) tetapi impedansi lebih kompleks. Resistansi adalah hambatan dalam sirkuit DC yang mengukur seberapa sulit aliran arus listrik dalam kondisi arus searah. Impedansi, di sisi lain adalah konsep yang digunakan dalam sirkuit AC dan mencakup resistansi serta reaktansi kapasitif dan reaktansi induktif. Impedansi lebih kompleks dan bergantung pada frekuensi sinyal AC, sementara resistansi adalah hambatan tetap dalam sirkuit DC.

Demikian tentang Impedansi yang dilambangkan dengan Z, konsep, dan aplikasinya dalam dunia elektronika. Semoga informasi ini menambah pengetahuan tentang impedansi, istilah yang umum kita dengar dalam dunia elektronika.
