Arti Clip Pada Power Amplifier, Penyebab Dan Mengatasinya

Apa Arti Clip Pada Power Amplifier? Disini akan kita bahas semuanya termasuk penyebab, akibat dan cara mengatasinya. Yuk kita mulai!

Clipping Power Amplifier, Apa Artinya, Penyebabnya Dan Bagaimana Mengatasinya

Arti Clip/Clipping

ARTI SIGNAL CLIPPING

Kita artikan dulu makna clip secara bahasa. Istilah ini diambil dari bahasa inggris yang artinya potongan, lalu apa hubungannya dengan istilah clip pada power amplifier?

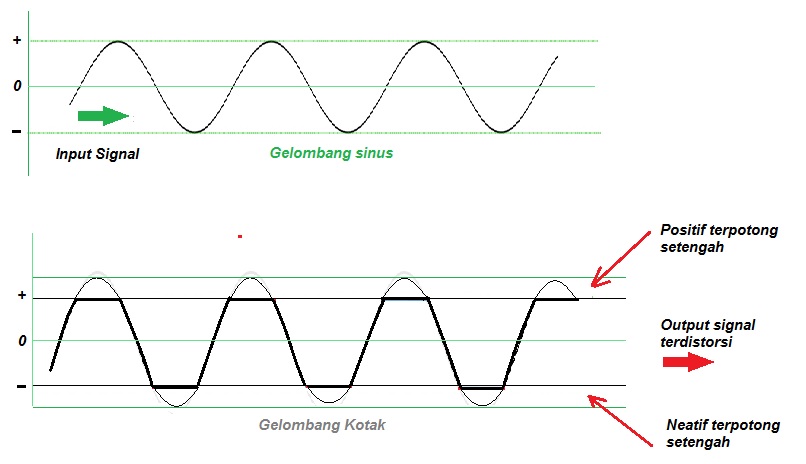

Clip pada power amplifier terjadi ketika sinyal audio yang diberikan ke amplifier melebihi kemampuan amplifier untuk menguatkan sinyal tersebut. Ketika sinyal mencapai level tertentu yang melebihi kemampuan amplifier, gelombang sinus akan “dipotong” atau “dipangkas” di puncaknya sehingga menjadi gelombang kotak, dan ini menciptakan distorsi yang disebut clip.

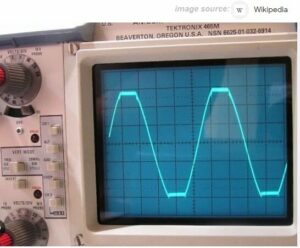

Gelombang sinyal hanya bisa dilihat melalui grafik yang ditampilkan pada osiloskop, yang akan ditapilkan secara berbeda antara gelombang sinus dan gelombang kotak atau terdistorsi.

arti clip pada power amplifier

Clip dapat merusak speaker dan menghasilkan suara yang tidak diinginkan. Untuk menghindari clip, penting untuk memastikan bahwa sinyal yang masuk ke power amplifier berada dalam rentang frekwensi yang dapat ditangani oleh amplifier tanpa distorsi. Pengaturan level yang tepat dan penggunaan limiter dapat membantu melindungi peralatan audio Anda dari clip yang merusak.

Penyebab Clipping

Clipping pada power amplifier dapat disebabkan oleh beberapa faktor, antara lain:

  • Level Input Terlalu Tinggi: Jika level input yang masuk ke power amplifier terlalu tinggi, amplifier mungkin tidak dapat menguatkan sinyal dengan baik dan mengalami clipping. Ini bisa terjadi jika Anda mengatur volume terlalu tinggi pada perangkat audio sebelumnya.
  • Pengaturan Gain yang Tidak Tepat: Pengaturan gain yang terlalu tinggi pada power amplifier dapat menyebabkan clipping. Gain yang setinggi itu membuat amplifier berusaha menguatkan sinyal melebihi kapasitasnya.
  • Sumber Audio yang Overdriven: Jika sumber audio, seperti mixer atau pemutar musik, mengirimkan sinyal yang sudah overdriven atau terlalu keras, ini dapat menyebabkan clipping pada tahap amplifikasi.
  • Ketidakcocokan Impedansi: Ketidakcocokan impedansi antara perangkat audio yang berbeda dalam sistem Anda dapat menyebabkan ketidakstabilan dan clipping.
  • Kondisi Buruk pada Kabel atau Koneksi: Kabel yang rusak atau jack/konektor audio yang longgar dapat menciptakan resistansi tambahan dan menyebabkan penurunan kualitas sinyal, memicu clipping.
  • Tegangan Listrik yang Tidak Stabil: Jika tegangan listrik yang disediakan untuk power amplifier tidak stabil, itu dapat mempengaruhi kinerjanya dan menyebabkan clipping.
  • Pelepasan Energi yang Terlalu Tinggi: Jika power amplifier dipaksa untuk menguatkan sinyal pada level yang sangat tinggi, itu dapat menghasilkan pelepasan energi yang berlebihan dan menyebabkan distorsi, termasuk clipping.
  • Kerusakan Komponen Internal: Komponen internal power amplifier yang rusak atau tidak berfungsi dengan baik dapat menyebabkan masalah clipping.

Untuk mencegah clipping, penting untuk memahami dan mengontrol parameter audio di setiap tahap dalam sistem Anda, mulai dari sumber audio hingga power amplifier. Monitor level sinyal, gunakan pengaturan gain yang bijak, dan pastikan semua koneksi dalam keadaan baik.

Akibat Jika Clipping Tidak segera Diatasi

Jika clipping pada power amplifier tidak segera diatasi, dapat menyebabkan konsekuensi negatif, termasuk:

  • Kerusakan pada Speaker: Clipping menghasilkan gelombang suara yang “dipotong” di puncaknya. Suara ini berubah menjadi gelombang kotak yang berisi komponen frekuensi tinggi yang tinggi. Hal ini dapat menyebabkan panas berlebih dan merusak driver speaker, terutama pada frekuensi tinggi.
  • Distorsi Audio yang Buruk: Clipping menciptakan distorsi yang terdengar tidak enak dan dapat merusak kualitas audio secara keseluruhan. Ini bisa membuat pengalaman mendengarkan menjadi tidak menyenangkan.
  • Pelepasan Energi yang Berlebihan: Power amplifier bekerja lebih keras untuk mencoba menguatkan sinyal yang terclip. Hal ini dapat menghasilkan pelepasan energi yang berlebihan dan meningkatkan risiko overheat atau kerusakan pada bagian internal amplifier.
  • Risiko Kerusakan Amplifier: Clipping secara berkepanjangan dapat merusak komponen internal power amplifier, seperti transistor final output. Ini dapat mengakibatkan perbaikan yang mahal atau bahkan kebutuhan untuk mengganti power amplifier.
  • Gangguan Sistem Audio Keseluruhan: Clipping tidak hanya mempengaruhi power amplifier tetapi juga dapat merusak peralatan audio lainnya dalam sistem, termasuk mixer, equalizer, dan perangkat sound system audio lainnya.
  • Kehilangan Keandalan Sistem: Sistem audio yang sering mengalami clipping mungkin tidak dapat diandalkan dan dapat mengalami kerusakan yang lebih serius sewaktu-waktu. Ini dapat mengakibatkan terganggu dan biaya perbaikan yang tidak diinginkan.
Baca Juga :  Jenis SMPS Terbaik Untuk Driver Power Amplifier Berdaya Besar

Oleh karena itu, sangat penting untuk segera mengatasi clipping begitu terdeteksi. Dengan memonitor dan mengontrol level sinyal dengan bijak, Anda dapat melindungi peralatan audio Anda dan menjaga kualitas suara sistem Anda.

Baca juga : Arti Built Up Pada Power Amplifier

Cara Mengatasi Clipping

Untuk mengatasi clipping pada power amplifier, Anda dapat mengambil beberapa langkah berikut:

  • Atur Level Input: Pastikan bahwa level input ke amplifier tidak terlalu tinggi. Jangan biarkan sinyal masuk ke amplifier melebihi kapasitas atau headroom-nya. Ini dapat diatur melalui pengaturan volume pada perangkat audio sebelumnya atau melalui kontrol level input pada power amplifier.
  • Gunakan Limiter: Beberapa power amplifier dilengkapi dengan fitur limiter yang dapat membantu mencegah clipping. Limiter bekerja dengan membatasi level output amplifier sehingga tidak melebihi batas tertentu. Pastikan untuk mengatur limiter dengan bijak agar tidak merusak suara secara keseluruhan.
  • Pengaturan Gain yang Benar: Setel gain amplifier dengan bijak. Jangan mengatur gain terlalu tinggi sehingga power amplifier mencoba menguatkan sinyal melebihi kapasitasnya. Biasanya, gain yang tepat dapat membantu menghindari clipping.
  • Periksa Sumber Sinyal: Pastikan bahwa sumber audio (misalnya, mixer, pemutar musik) tidak mengirimkan sinyal dengan level yang terlalu tinggi. Periksa setiap perangkat di jalur sinyal untuk memastikan bahwa tidak ada yang menyebabkan overloading.
  • Gunakan Kompressor: Kompressor dapat membantu mengontrol dinamika sinyal audio dengan mengurangi perbedaan antara level suara yang tinggi dan rendah. Ini dapat membantu mencegah lonjakan level yang dapat menyebabkan clipping.
  • Monitor Level Output: Selalu pantau level output power amplifier menggunakan perangkat pengukur atau indikator LED yang ada. Jika Anda melihat tanda-tanda clipping, segera turunkan level atau atasi penyebabnya.

Dengan mengambil langkah-langkah ini, Anda dapat mengurangi risiko clipping pada power amplifier dan menjaga kualitas suara sistem audio Anda.

Kesimpulan

Clipping pada power amplifier terjadi ketika sinyal audio melebihi kemampuan amplifier, menciptakan distorsi yang merusak. Penyebabnya melibatkan level input terlalu tinggi, pengaturan gain yang tidak tepat, sumber audio yang overdriven, ketidakcocokan impedansi, kondisi buruk pada kabel, tegangan listrik yang tidak stabil, pelepasan energi yang tinggi, dan kerusakan komponen internal.

Untuk mengatasi, atur level input, gunakan limiter, setel gain dengan bijak, periksa sumber audio, gunakan kompressor, dan monitor level output. Jika tidak segera diatasi, clipping dapat merusak speaker, menghasilkan distorsi audio buruk, meningkatkan risiko overheat, merusak amplifier, dan mengganggu keseluruhan sistem audio. Sehingga, langkah pencegahan diperlukan untuk melindungi peralatan audio dan menjaga kualitas suara.

Demikian selesai kita bahas tentang arti clip pada power amplifier serta bagaimana cara mengatasinya, semoga bermanfaat!
