Jenis Jenis Jek Dan Konektor Audio Dan Sound System

Ada beberapa jenis jek dan konektor pada audio / sound system yang harus dikenali termasuk fungsi, manfaat dan  dan kegunaannya. Ketika berbicara tentang perangkat audio, konektor dan jek adalah komponen penting yang tapi seringkali luput dari perhatian kita.

Jenis Jenis Jek Konektor Audio / Sound System, Fungsi, Kelebihan, Peruntukan, Dll

Sebenarnya adalah hal pertama yang wajib kita tahu karena pemilihan yang tepat dari jenis konektor dan jek audio sangat penting untuk menjaga kualitas suara yang baik dan menghindari masalah teknis. Dalam artikel ini, kami akan mengulas secara mendalam berbagai jenis konektor dan jek audio yang umum digunakan dalam dunia audio, serta mengapa dan kapan Anda harus menggunakannya.

Konektor XLR

jek konektor XLR

Konektor XLR adalah standar di dunia audio profesional. Ini memiliki tiga pin utama: “Hot,” “Cold,” dan “Ground.” Konektor ini digunakan untuk sinyal seimbang yang menghasilkan kualitas audio tinggi. Konektor XLR menghubungkan perangkat audio seimbang(Balanced), seperti mikrofon atau mixer, untuk menjaga kualitas audio tingkat tinggi.

Menggunakan konektor XLR artinya kita memanfaatkan Sinyal seimbang(Balanced) dengan tujuan mengurangi gangguan dan noise, menghasilkan suara yang bersih. Dengan Konektor XLR, sinyal audio memiliki ketahanan terhadap interferensi elektromagnetik (EMI) menjadikannya ideal untuk studio rekaman dan dunia profesional yang terhubung dengan Ouput / Input balance.

Selain mengurangi noise dan interferensi, juga mencegah sinyal terpotong, serta koneksi yang kuat dan aman.
Konektor XLR fleksibel digunakan dalam berbagai aplikasi audio profesional.

Bagian 2: Konektor TRS (Tip-Ring-Sleeve)

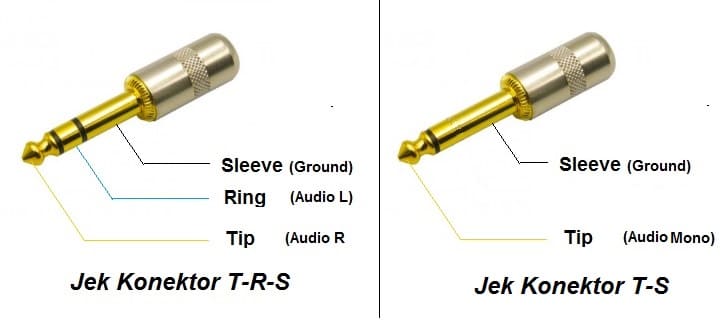

Jek Konektor TRS dan TS

Konektor TRS (Tip-Ring-Sleeve) adalah salah satu konektor audio yang sangat serbaguna. Konektor ini memiliki tiga bagian utama, yaitu “Tip,” “Ring,” dan “Sleeve.” Konektor TRS dapat digunakan untuk menghubungkan berbagai perangkat audio, termasuk headphone, jack gitar, dan peralatan studio.

Keunggulan utamanya adalah fleksibilitasnya dalam mendukung koneksi sinyal audio seimbang dan tidak seimbang. Hal ini membuatnya sangat cocok untuk berbagai kebutuhan audio, baik dalam perangkat audio rumahan maupun profesional.

Bagian 3: Konektor TS (Tip-Sleeve)

Konektor TS (Tip-Sleeve), juga dikenal sebagai konektor mono, adalah salah satu jenis konektor audio yang sederhana dan efisien. Konektor ini terdiri dari dua bagian utama, yaitu “Tip” dan “Sleeve” atau “Ground.”

Konektor TS biasanya digunakan untuk menghubungkan perangkat audio tidak seimbang(unbalance), seperti instrumen musik (misalnya, gitar atau keyboard) ke perangkat penerima atau amplifier.

Konektor TS sangat cocok untuk aplikasi yang memerlukan koneksi mono, di mana sinyal audio hanya perlu untuk satu saluran atau channel. Konektor ini memungkinkan pengguna dengan mudah menghubungkan instrumen musiknya ke peralatan audio tanpa perlu banyak komponen atau konduktor.

Meskipun sederhana, konektor TS efisien dan dapat memberikan kualitas audio yang baik untuk aplikasi mono. Namun konektor TS tidak dapat digunakan untuk sinyal stereo atau seimbang(balanced). Untuk aplikasi stereo atau dalam lingkungan di mana gangguan noise atau interferensi elektromagnetik (EMI) menjadi masalah, konektor jenis lain seperti konektor TRS atau XLR balanced mungkin lebih sesuai.

Baca Juga :  Speaker Aktif Polytron Type PAS 79 XBR Hidupnya Lama

Konektor RCA (Phono)

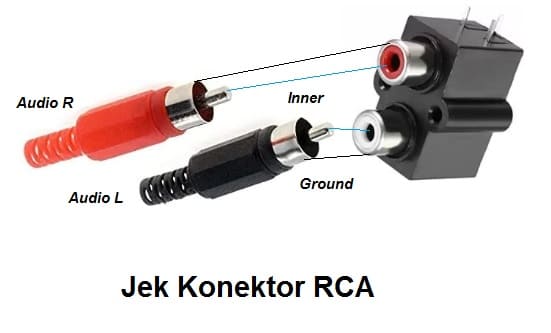

Jek Konektor RCA

Konektor RCA, juga dikenal sebagai konektor phono, adalah jenis konektor audio yang umum digunakan dalam peralatan audio konsumen terutama di lingkungan rumahan. Konektor ini terdiri dari dua bagian utama, yaitu plug atau pin yang berwarna merah (kanan) dan putih (kiri) yang umumnya digunakan untuk mengirim sinyal stereo, meskipun ada juga varian mono dengan satu pin.

Konektor RCA paling sering digunakan untuk menghubungkan perangkat seperti pemutar DVD, pemutar CD, pemancar TV, receiver AV, dan peralatan rumahan lainnya ke speaker atau sistem audio. Alasannya adalah kesederhanaan dan kemudahan penggunaan. Konektor ini dirancang untuk memudahkan pengguna dalam menghubungkan peralatan audio dengan mudah, tanpa memerlukan pengetahuan teknis yang mendalam.

Namun, penting untuk diingat bahwa konektor RCA adalah jenis konektor yang tidak seimbang (unbalanced), sehingga lebih rentan terhadap interferensi elektromagnetik (EMI) dan noise dibandingkan dengan konektor seimbang seperti XLR atau TRS. Oleh karena itu, penggunaan konektor RCA lebih cocok untuk lingkungan rumahan atau aplikasi di mana kualitas audio yang sangat tinggi bukan menjadi prioritas utama.

Namun RCA adalah konektor yang bagus jika sesuai dengan aplikasinya. Konektor RCA tetap menjadi standar populer dalam audio rumahan dan dapat memberikan hasil yang baik dalam konteks tersebut.

Konektor Speakon

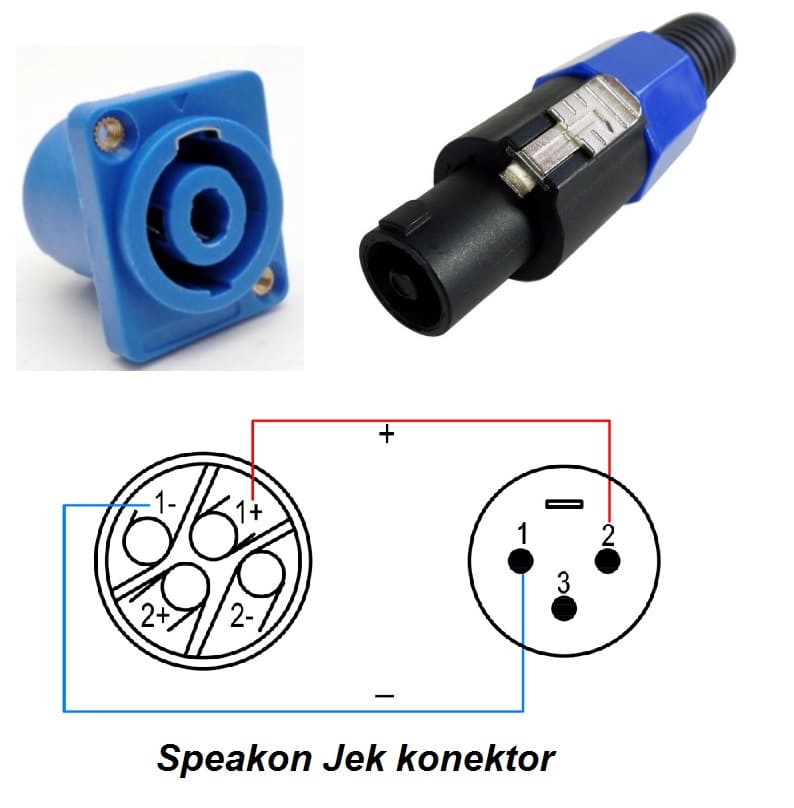

speakon jek konektor

Konektor Speakon adalah jenis konektor audio yang khusus dirancang untuk menghubungkan speaker ke amplifier dalam dunia audio profesional. Konektor ini memiliki berbagai fitur yang membuatnya sangat cocok untuk mengatasi berbagai tantangan yang ada saat perform dilapangan atau live.

Salah satu fitur utama konektor Speakon adalah penguncian yang kuat, sehingga tidak mudah terlepas selama penggunaan. Dimana itu sangat penting dalam penggunaan audio performance profesional di mana kabel sering digerakkan dan terkena getaran.

Konektor Speakon tersedia dalam berbagai macam konfigurasi pin, termasuk 2-pin dan 4-pin, yang memungkinkan fleksibilitasnya dalam penghubungan setiap speaker. Speakon juga membantu mencegah kesalahan yang dapat merusak peralatan.

Konektor Speakon dirancang untuk mendukung transmisi sinyal audio yang berkualitas tinggi. Yaitu mampu mengirim sinyal audio dengan minimal loss dan distortion, menjadikannya pilihan yang baik untuk menjaga kualitas suara yang baik.

Kesimpulan

Konektor dan jek audio mungkin terlihat seperti detail kecil, tetapi pemilihan yang tepat dapat membuat perbedaan besar dalam pengalaman audio Anda. Dengan pemahaman yang lebih baik tentang berbagai jenis konektor dan jek audio, Anda dapat mengoptimalkan kualitas suara dan keandalan sistem audio Anda, baik dalam pengaturan profesional maupun rumahan. Semoga artikel ini memberikan wawasan yang berguna dalam menjalani perjalanan hobi audio Anda.
