Power OCL memang power yang sangat legendaris, mungkin karena simpel dan bisa memberikan hasil yang memuaskan. Sudah banyak sekali perkembangan hasil modifikasi dari power ampli yang legendaris ini termasuk Super OCL dan modifikasi menjadi 400 watt. Nah kali ini saya akan menjelaskan dan membagikan gambar skema modifikasi ocl 150 watt ini. Kalau banyak orang memodifikasi OCL ini biasanya hanya mengganti beberap capasitor dan resistor agar tweak mendapat hasil yang lebih baik menurut selera mereka. Namun beda dengan saya, modifikasi haruslah jelas konsepnya dan matang penghitungannya,,, sebab apa?, modifikasi mengganti komponen memang bisa merubah karakter, tapi itu masih belum cukup untuk memperoleh tweak yang sepadan. Bahkan terkadang hasilnya malah justru menjadi serak dan kurang jernih.
Cara modifikasi power OCL 150 watt 60VDC dan skema untuk meningkatkan daya dan performanya.
Dalam Modifikasi Power OCL kali ini memang cukup berat karena disini selain kita megganti beberapa komponen, juga menambah TR final serta TR driver untuk di buat model TEF atau Triple Emitter Folower, atau dengan kata lain Power Tiga Tingkat. Ya, disini kita perlu untuk membuat demikian agar sepasang TR Final 2SC2922 dan 2SA1216 dapat mengeluarkan daya maksimal 200 watt.
Benarkah daya yang dihasilkan bisa mencapai 400 watt per-mono?
Pertama kita pahami dulu sedikit tentang daya output amplifier agar tidak salah kaprah. Perlu diperhatikan adalah daya terjadi karena adanya beban. Tanpa ngomong teknik yang mendetail, secara singkat bisa kita bilang bahwa beban atau speker sangat berperan terhadap daya sebua amplifier. Pada intinya disini saya memakai TR final sanken sepasang 2SC2922 dan 2SA1216 karena menurut saya sesuai dengan tujuan kita kali ini yaitu bisa menciptakan daya 400 watt, memiliki kecepatan tinggi, dan Hfe tinggi serta memiliki ketahanan panas yang bagus.
Baca juga : Masalah umum pada power OCL
Serta agar modifikasi power OCL 150 watt ini berhasil menjadi 400 watt, selain menggunakan TR final sanken diatas, saya juga menggunakan Trafo 10A dengan skunder 45VoltAC dimana nanti jika di searahkan akan menjadi sekitar 60VDC; Dan tidak ketinggalan juga dengan beban, agar dapat mencapai daya output yang tinggi, maka beban atau speaker yang kita gunakan adalah 4 ohm. Karena panas yang semakin tinggi mempengaruhi daya output, maka harus dijaga suhu tr final agar tidak melebihi 60 derajat C dengan diberi heatsink yang memadai. Dengan suhu yang terjaga dibawah 30 derajat, maka 2 set TR sanken yang kita pergunakan untuk modifikasi power OCL kali ini mampu mengeluarkan daya maksimal nya yaitu 400 watt.
Keterangan Gambar:
- TR kapur di PCB, ganti dengan R 2 watt 150R
- TR driver pertama gunakan BD139 pada sisi kiri atau Vcc + dan yang kanan pasangannya BD140 atau Vcc minus, ini sebagai driver ke 1.
- ELCO berikan 100UF/100Volt
- Dioda ganti dengan dioda IN4002, kecuali dioda yang dipararelsama R 100 Ohm, itu cukup dilepas saja.
- Ini pada skema seharusnya dipasang 3055, tapi disini kamu ganti dengan TIP 41sebagai driver ke 2.
- Sebelumnya pada skeme ini seharusnya disisi dengan TR 2955, tapi sekarang kamu modifikasi ganti dengan TIP42.
- R100 Ohm ganti dengan yang 2 watt saja.
- Ini adalah TR Vas, yaitu TR BD 139
- Pada skema TR ini biasanya A733, tapi dalam modifikasi ini kamu ganti aja semuanya dengan TR 2N5401 (* Penting: TR 2N5401 memiliki susunan pin yang berbeda dengan TR A733. JIka Tulisan TR 2N5401 menghadap ke muka kita, maka pin yang pertama adalah Emiter, pin ke-2 Basis, dan pin yang ke-3 adalah Colector).
Tips: Karena susunan kaki 2n5401 berbeda dengan A733, maka untuk mencegah kosleting maka masukkan bungkus kabel pada kaki TR ini.
- 1a. Disambung dengan jalur VCC +
- 2a. Disambung dengan jalur Speaker pada PCB
- 3a. Disambung dengan VCC –
- 4a. Disambungkan dengan pin Emittor pada TR TIP42
- 5a. Disambungkan dengan pin Emittor TR TIP 41.
Baca juga : Penyebab dan cara mengatasi Suara Mendengung Amplifier Rakitan

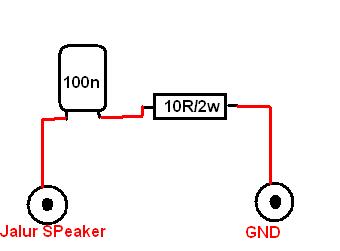

TAMBAHAN: Lupa tidak sekalian dimasukkan digambar, yaitu : Pada jalur speaker, tambahkan Kapasitor mylar 100n yang diseri dengan R 10 Ohm yang kemudian dihubungkan dengan GND alias ground.
Tahu nggak apa fungsinya?… Hal ini sebagai filter untuk meredam frekwensi liar agar sound yang dihasilkan oleh power kita lebih jernih.
Nah demikian cara modifikasi power OCL 150 watt agar dapat berubah menjadi Power TEF 400 watt dengan tegangan 60VDC.
Mau tanya mas ..bisakah satu trafo di gunakan untuk dua atau tiga kit modul yang berbeda..
Bisa saja. pertanyaanya apakah tegangan sesuai dan arus mencukupi?…
Mas mau tanya,,
Aku punya power 200w mono pakai 1set tip2955 trafo toroid 5a..terus aku ganti trafo 5a era out 32v,final aku tambah lagi 1set jadi 2set,speaker 2x12in @150w.
Aku hidupin belum lama kok finalnya udh panas ya,,tapi kalau pakai out 25 gak seberapa panas..apa ada masalah dengan bias,,mohon di kasih pencerahan,,
Terimakasih
Biasanya memang bias terlalu besar/overbias. Baca Cara Menyetel Bias Dan DC Offset Pada Driver Amplifier Class A/B
Ocl 150 Aria kok beda ya . Dengan ocl yg mas Supri terangkan.
Sekarang memang banyak versi, cari yang modelnya sama / versi lawas 😀
Numpang nanya lgi boss, kalau resistor 10 ohm ama 330 ohm kebakar knp ya, power sya stereo 1000w Apa gara” transistor final’a yg rusak..?
sya udah prnah ganti resistor’a tpi sma aja, malah dioda 4148 nyala api didalam, ujungnya hangus dah ama resistor’a, itu solusi’a gmn ya boss..?
Terima kasih
Misi boss numpang nanya..
Sya punya power open air Mono 500 watt 2pcs untuk di jadikan stereo, klau sya bwt power supply dari trafo 10a ct 32v dan dioda bridge mda3510+elco 4700uf 50v x4, apakah bsa..?
Mohon penjelasan, terima kasih
Bisa saja tapi kayaknya nggak bisa maksimal 500W dg trafo 10A 32V, apalagi stereo 500Wx2 😀 . Kemungkinan daya maksimal hanya 200Wx2. Jika dikasih 20A 42VAC(trafo) mungkin masih bisa sebesar 400W X 2. Agar bisa di pertanggung jawabkan secara matematika (weeeeik :D) Coba ketahui cara itungnya di Cara Menghitung Kemampuan Trafo Terhadap Watt Power Amplifier
Brati power supply gk msalah ya, harus d’ganti trafo sja..?
Elconya kurang besar,10.000uf/80 x 8 lah
Tegangan mengikuti petunjuk aman saja/yaitu yg dicantumkan skema atau dari travo biasanya 32V.
Ok.. Terima kasih banyak boss
numpang nanya mas, mengingat dioda yang dipararel dgn R 100 Ohm berhubungan dgn bias,apakah bisa dioda yg dilepas itu (poin ke 4 diketerangan gambar) di ganti dgn trimpot agar bisa diatur tegangan bias nya, jika bisa berapakah ukuran trimpot dan resistor nya ?
dan resistor 10K (R3 pada skema standart ocl) apakah perlu diubah nilainya memngingat voltase yg diberikan sudah di atas 32v ac
Bisa pakai trimpot 500 ohm
R10K bisa ditambah nilainya utk menurunkan arus bias, bisa diganti dg 15K 2W pada tegangan 60VdC
makasi banyak atas info nya mas….
Mas, saya lagi rakit ampli khusus untuk subwoofer saja. Karena kebetulan saya ada speaker sub DVC 2 pcs @350 watt…
Saya punya rangkaian mono 450 watt x 2
Bagaimana cara perakitannya utk 1 trafo 10amp pakai kiprok 30amp dan 8 elco masing2 10000uf 80v…
Apakah harus saya rakit kedua power tsb jadi streo atau bisakah mono pakai 1 trafo. Krn sesuai kotak tdk memadai utk 2 trafo…
Mohon pencerahannya ya mas…
Terima kasih sebelumnya…
Pakai 1 trafo saja bisa, tapi amperenya ditambah misalnya 20A. Soalnya menurut perkiraan saya 1 trafo 10A hanya cukup untuk power mono 400W saja.
Mas koq tr 41 dan 42 panas bgd y,saya kadih r emitor 0,22/2watt teg suplay 32v
Apa R ini penyebabnya?
Ya bener aja kalau panas, 0,22 terlalu kecil itu. Yg 0.22 ohm itu untuk TR Final(stage 3)
Ganti dengan 150 ohm yg tr 41/42(stage 2)
Lalu R yang ke E bd139/140(stage 1) itu 560 ohm
1. terus mas kan jawab
( Milar yang mana? yang kopling input itu ya. Bisa, tapi semakin besar uf-nya semakin ngebass – tergantung suka karakter yang mana. Bedanya secara fisik semakin besar watt maka lebih besar wujudnya ).maksud mas milar yg dimana tolong dikasih tau y mas biar bas nya nendang ?apa yg di driver power?
2. spesifikasi tip41/42 ,tip 31/32 dan tip 3055/2955 sekalian sanken 1216/2922 minta mas
(arus dan dayanya)
maaf mas nanya menuhi halaman blog tapi tolong dijawab ya.
1. rangkaian yg untuk meredam frekuensi liar yang dihasilkan power itu lo mas rangkaian yg pakai milar dan r 10 ohm? kapasitor milar diganti elco apa boleh dan cara pasang nya dimana mas apa di gnd power dan speaker?
dan kalau power tidak ditef apa boleh?
2. tr 41/42 dan 31/32 bagus mana mas ,meskipun sama bagus pastinya ada perbedaan gk sih mas? tolong disetain perbedaan arus, dayanya y mas
3. terus kalau driver pakai 150 tr final nya tip41/42 vcc18 aman gk mas ,terus apakah jika volume lebih 1/2 pasti jebol? cara atasi nya gimana?
4. terus kalo power stereo ,tr final power kiri tip3055/2955 dan power kanan tip41/42 apa boleh ,beda tr di satu driver dengan power jenis stereo
5. kalau dibagian tr driver power kiri bd139/140 dan power kanan tip41/42? boleh gk
6. mas kalau tef power dioda diganti 4002 fungsinya untuk apa mas?
7. terus kalau pakai trafo 10 a dioda penyearahnya apa ada yg 10 amperan mas kalau gk ada harus pakai dioda kiprok ya? terus apa boleh kalau dioda diparalelkan saat membuat rangkaian penyearah biar ampernya naik mas
misal trafo 10 a pakai dioda 6 a diparalelkan 2 dan jumlahnya mejadi 4 gitu
8. mas kalau ingin bas lebih nendang elco yg dibesarkan ufnya elco dibagian mana
1. 100n kebawah, betul ground + speaker
2. Jelas besar yang tip 41 arus dan dayanya.
3. Ya nggak aman dan bisa jebol. Bukan peruntukannya, terlalu kecil jauh dibanding TIP 3055/2955.
4. Jawaban sama dg no 3
5. Tidak apa-apa kalau pada rangkaian power OCL standard.
6. 4002 lebih besar ampernya.
7. Bisa saja dipararel dan menambah kapasitas arus untuk rangklaian power supply. Tapi sebaiknya tidak, kecuali terpaksa
8. Pengen audio nendang bukan dengan cara mengganti elco power ampli, tapi meningkatkan acesotis/op-amp dan daya amplifier.
assalamualaikum
kalau tidak pakai kapasitor mylar gimana mas diganti elco biasa?
terus r 10 ohm 1 wat atau kalau lebih besar / kecil ukuran bedanya apa mas?
Milar yang mana? yang kopling input itu ya. Bisa, tapi semakin besar uf-nya semakin ngebass – tergantung suka karakter yang mana. Bedanya secara fisik semakin besar watt maka lebih besar wujudnya.
saat nada bas volume tinggi pakai 2 speaker suwofer 8 ,inch kenapa suara brek brek mas trafonya 3a elco 4x4700uf dan vcc20 ,pakai power ocl 150
Kurang arus itu karena trafo cuma 3A. Power OCL 150 bisa optimal jika memakai trafo 5A keatas. Tapi juga perlu diperiksa nominal power subwoofernya berapa watt?… jangan lebih dari 150W
mo tanta gan filter subwofer rangkaianya gimana y
Waduh saya nggak punya. Saya biasa beli kit jadi sih, kecuali kalau tidak ada ditoko baru nyolder komponen sendiri dari skema.
Banyak di google skema filter subwoofer – tapi saya nggak tahu mana yg bagus :d , atau kalau mau beli online banyak di toped atau BL yg pakai IC JRC 458. Thx
mksi infonya gan
maksudy deiver ke 2 bra pakai tip 41 lagi
yang pertama atau stage 1 pakai seri BD139/140, yang kedua baru TIP41/42
maa kalau tr driver sdh pakai tip 41 pa tr driver pkai tip 41 lagi g pa2 apa hrs pakai tr BD 139 driver pertama…kalau capaaotor 100n itu yg tulisany 104 bukan..
Tingkat Pertama pakai BD, capasitor 104 adalah 100n, betul
Ocl150wat TR saya rubah gan bd139 ganti tip41,bd140 ganti tip42,d438 ganti mje340,dan a733 ganti 2n5401.dioda di ganti yg 1 amper. Untuk R 10k ganti yang 2watt,R 330 ganti R 390 2watt,R 100 ganti yang 2watt, TR final mash pake jengkolan 4set untuk ocl 150watt mono.
Maaf klu ada kata2 yg salah gan.
Salam OCL.
gak masalah, silahkan bereksperimen
Mas saya mau nanya nih… Power q ocl 150 watt…. Niatx mau q tambah transistor finalx mas jumlah 4set q pake tip 2955/3058 tpi kok kluar suara dengung n pnas tipx mas prasa’an uda pas
kalau panas dan dengung, tentu ada yg salah, periksa tr driver dan final semuanya + instalasinya
pasang kapasitor sama tahanan di ujung output bikin jebol final kapur sirih jadi panas ………..yg bener donk ah kalo share……… ana jadi korban nih
Saya juga pernah jebol beli PCB rangkaian dari toko, saya pikir yang salah yg bikin PCB, eh ternyata saya sendiri pasangnya salah. Cek lagi gan..
Salam kenal mau nanya nihMas apa tegangan 60vdc apa gapanas tuh R10knya?
coba saja, iotu tegangan basis kecil gan, nggak akan panas….
Komponen sdh sesuai suara mantapp tp transistor 5401 panas bgt knp ya
Awas kebalik!!!!, sebab kaki-kakinya berbeda dengan TR A733. Kaki 1 Emiter, kaki 2/tengah Basis, dan kaki ke 3 Collector
mas itu TR 41/42 colektornya di kasih tahanan lg apa gak…??
Kolektor kan VCC/tegangan, jadi nggak usah. Kalau emitor jelas itu di poin 1 dijelaskan, R kapur diganti dg 150Ohm 2 watt
Sya punya salun aktif yg menggunakn sepiker 6 in 2kiri 2kanan,lulu terbakar lalu sya ganti rangkaian ampli pawer nya 200w dengan in ac 24 vol ct ,tpi in ton ckuntrol nya hanya tertera ACV &ACV & di belakang rangaian deoda 4x 1N4002 hanya ada 1 elko 470 uf 16v jd harus sya kasih arus apa – + atau + – + & in dari rakaian mik rupun nya mengguna kn AC IN 12v 12v ct ini menimbulkn mbenguuung ,tlong sulusi nya & cara merangkai nya termaksih bang
Tegangan asesoris seperti tone kontrol atau penguat micrhopon biasanya pakai tegangan maksimal 15volt. Kalau mebengung biasanya tegangan tidak bersih, perlu diregulator misalnya pakai 1c stabilizer 7812 / 7912 atau 7815 / 7915 tergantung kebutuhan. Lalu input tegangan ACnya 20V-25V
Mas, dioda yg di lepas itu yg di pararel sama r 100 yg di dekat tr vas itu kah?
ya
Mas, powernya normal tdk ada komponen yg panas cuma dibagian input saya coba ketuk rca nya tapi output speakernya kecil. Tr yg A733 saya pakai A 1013 trus C inputnya saya pake MKM 150nf. Kira2 salahnya dimana yah mas ? Makasih sblmnya.
sy belum pernah pakai tr pengganti itu, biasanya orang gantinya pakai 2N5401 . Kalau kapasitor 104 sy kira tidak. Catatan: TR final/driver/vas yg rusak nggak harus panas
kok tau bisa kluar out 400watt ,itu dari mana mas broo….mohon pencerahan nya….
asumsi per set final sanken bisa mengeluarkan 200 watt, klaua 2 set artinya bisa 400 watt. Tapi itu asumsi sebab arus dan beban juga sangat menentukan bro. Artinya jika arus dan beban memadai, bisa mengeluarkan max-400wat rms
Salam mas..
sya ada power sx200 streo Tr2955/3055
.rencana mau nambah TRnya 2set jadi 3set=600streo.
untuk komponen nya apa aja yg diganti mas.
…mohon pencerahannya mas
kalau stereo berarti 4 set, kiri 2 set , kanan 2 set. Kalau yg perlu dirubah amper trafonya, yaitu menjadi 10 ampere. Kalau ada menaikkan tegangan bisa perlu untuk merubah elconya juga(misal sebelmnya elco 30V, lalu tegangan naik menjadi 40V maka elco harus diganti yg sesuai tegangannya). Speaker juga perlu dirubah wattnya karena otomatis tambah arus dan tambah final akan menambah daya keluaran juga
Buat apalagi R kapur 0,5 ohm di Pcb? Kan TR finalnya sdh ada R kapur yg 0,22 ohm di kaki emitornya?
Baca keterangannya dibawah, itu diganti 150 ohm dan posisi kaki no 5 dan 6 diganti TR driver menjadi stage 2. Ingat, ini modifikasi driver ocl menjadi power 3 tingkat
Itu yg tambahan milar 100n dan 10R2watt, pwnjelasannya dihubung secara paralel, bukannnya itu dihubung seri… maaf kalo salah..
Oh ya, betul sampean. Maaf saya salah tulis, maklum lah banyak yang harus difikir hehe[sudah diupdate]. Terimakasih atas koreksinya
yg tambahan itu mksudnya out spiker dipararel sama R kapur10 ohm 2w dan kpstor mylar 104n, kpasitor disambung dulu sma R kpur nya, trus ujung kpasitor dismbung ke out spk dan ujung R kpur nya dismbung ke groundnya. maaf bila ada yg salah, krna yg mngkin sya lhat mksud agan” sprti itu
resistopr emitor bd 139 sama 140 di ganti juga ga mas
TR driver ganti dg tip 31/32 ,,, tapi awas!!!, posisi kakinya berbeda, tip 31/32 sebelah kiri adalah B, tengah C, kanan E. Seementara tr VAS yg biasanya D600 bisa diganti dg BD139
untuk ambil groun speaker dimana mas..
ground speaker dari GND / 0 / atau ct
ground speaker ya dari 0 alias CT alias ground
lha mbok ya di kasih gambare wes di oprek to bos……biar akune mudeng?
itu tegangan berapa min?
ka
perlu di ganti nggak yang resitor 10k . makasih
Mas untuk 10r 2 wat dan 100n ke ground trs ke speaker out? Tak coba kok malah bunyi kecil bgt mskpn volume 100
Mas mohon bantuannya saya masih pemula mau modif stereo ocl 400w masih original biar lebih mantul lagi suara dan bisa naik spek nambah TR 4 set. Via wa saja nol 8 triple 7 166 7803 biar saya kirim skema pcbnya. Tolong bantuannya mas trims
Min, saya bingung yg tambahan itu maksudnya gimana? Kapasitor mylad nya di paralel apa seri? Di penjelasan dan gambar berbeda. Makasih
Di seri Om,,,
