Fungsi Dioda, Jenis Dioda, Serta Karakteristik, Penggunaanya

Fungsi dioda ada bermacam-macam tergantung jenisnya. Masing-masing jenis dioda memiliki sifat dan karakteristik tertentu sehingga aplikasinya bisa bermacam-macam. Bagaimana cara kerja dioda? karakteristik dioda? fungis dioda dan lain-lain akan bahas selengak mungkin sebagai informasi dasar jika anda mau mendalami ilmu elektronika.

Fungsi Dioda, aplikasi, Karakteristik, Macam dan Jenisnya

Dioda adalah sebuah komponen elektronik yang sangat penting. Dioda merupakan jenis komponen pasif yang terdiri dari dua elektroda atau terminal yang terbuat dari bahan semikonduktor, biasanya silikon atau germanium. Elektroda tersebut terhubung pada dua bagian dioda, yaitu zona p dan zona n. Zona p (positif) terbuat dari bahan semikonduktor dengan jenis donor atau kandungan elektron yang berlebihan, sedangkan zona n (negatif) terbuat dari bahan semikonduktor dengan jenis akseptor atau kandungan lubang yang berlebihan.

Saat dioda diberi tegangan pada arah maju (anoda positif dan katoda negatif), maka elektron dari zona n akan berpindah ke zona p, membentuk ikatan yang disebut dengan ikatan p-n. Proses ini memungkinkan aliran arus listrik melalui dioda. Sebaliknya, saat dioda diberi tegangan pada arah mundur (anoda negatif dan katoda positif), maka arus tidak dapat mengalir dan dioda bekerja sebagai isolator.

Dioda memiliki banyak jenis dan varian, di antaranya dioda penyearah, dioda zener, dioda LED, dan lain sebagainya. Setiap jenis dioda memiliki karakteristik yang berbeda-beda, seperti tegangan breakdown, arus maksimum, dan efisiensi, sehingga dapat digunakan dalam berbagai aplikasi elektronik.

Dalam sirkuit elektronik, dioda digunakan sebagai komponen pengubah arus, pengatur tegangan, detektor sinyal, penyearah, pemancar cahaya, dan lain sebagainya. Dengan demikian, dioda memiliki peran yang sangat penting dalam dunia elektronik dan teknologi.

Pengertian dioda

Dioda adalah salah satu komponen elektronik pasif yang terdiri dari dua elektroda atau terminal, yaitu anoda (terminal positif) dan katoda (terminal negatif) yang terhubung melalui bahan semikonduktor. Dioda memiliki sifat khas yang membuatnya berfungsi sebagai penghantar arus listrik hanya dalam satu arah dan menghambat arus listrik dalam arah sebaliknya.

Dalam dioda, terdapat material semikonduktor yang biasanya terbuat dari silikon atau germanium. Material ini memiliki dua jenis pembawa muatan, yaitu elektron negatif dan lubang positif. Dalam dioda, material semikonduktor ini dihubungkan secara mekanik dengan terminal anoda dan katoda, sehingga terbentuk suatu struktur yang disebut PN junction.

Pada saat dioda diberikan tegangan dalam arah maju (anoda positif dan katoda negatif), maka muatan positif dari anoda akan tertarik ke arah katoda, sedangkan muatan negatif dari katoda akan tertarik ke arah anoda. Hal ini membuat dioda menjadi penghantar arus listrik. Namun, jika tegangan diberikan dalam arah mundur (anoda negatif dan katoda positif), maka dioda tidak akan menghantarkan arus listrik karena PN junction akan menghambat arus listrik tersebut.

Dalam rangkaian elektronik, dioda memiliki banyak aplikasi seperti penyearah (rectifier) dalam sirkuit daya dan elektronika daya, penghasil frekuensi gelombang radio (RF) pada rangkaian osilator dan mixer, serta dalam pembangkit listrik tenaga surya (solar cell), sensor cahaya (photodiode), dan pengendali tegangan (zener diode).

Penemu Dioda dan penggunaan dioda pertama

Dioda pertama kali ditemukan pada tahun 1904 oleh penemu Inggris bernama John Ambrose Fleming. Fleming menemukan bahwa dengan menempatkan elektroda di dalam sebuah tabung vakum dan memberikan tegangan pada elektroda tersebut, arus hanya dapat mengalir pada satu arah saja, yaitu dari elektroda yang bermuatan positif ke elektroda yang bermuatan negatif. Temuan ini kemudian dikenal sebagai dioda tabung vakum atau dioda Fleming.

Pada awalnya, dioda Fleming digunakan sebagai detektor dalam sistem komunikasi nirkabel, khususnya dalam radio. Dengan menggunakan dioda, sinyal radio dapat diterima dan diubah menjadi sinyal audio yang dapat didengar melalui speaker. Penggunaan dioda dalam sistem komunikasi nirkabel menjadi sangat populer pada masa itu, dan dioda Fleming dianggap sebagai terobosan besar dalam dunia teknologi komunikasi.

Seiring dengan perkembangan teknologi, dioda vakum digantikan oleh dioda semikonduktor yang lebih kecil, lebih murah, dan lebih efisien. Dioda semikonduktor juga dapat digunakan dalam berbagai aplikasi, seperti dioda penyearah, dioda zener, dioda LED, dan lain sebagainya. Dengan demikian, dioda semikonduktor telah menjadi komponen penting dalam dunia elektronik modern dan digunakan dalam berbagai perangkat elektronik, seperti televisi, komputer, ponsel, dan lain sebagainya.

Karakteristik dioda

Berikut adalah beberapa karakteristik dioda yang perlu diperhatikan:

Arus maju (Forward Current) : Arus maju adalah arus listrik yang mengalir dari anoda ke katoda melalui PN junction pada dioda. Arus maju akan mengalir hanya jika tegangan dioda melebihi tegangan penghambatan.

Tegangan penghambatan (Forward Voltage Drop): Tegangan penghambatan adalah tegangan minimum yang dibutuhkan untuk mengalirkan arus maju pada dioda. Tegangan ini berbeda-beda pada setiap jenis dioda dan biasanya dicantumkan pada datasheet.

Arus mundur (Reverse Current): Arus mundur adalah arus listrik yang mengalir dari katoda ke anoda pada dioda. Arus mundur akan sangat kecil pada dioda ideal dan akan meningkat dengan meningkatnya tegangan yang diterapkan pada dioda.

Tegangan mundur (Reverse Breakdown Voltage): Tegangan mundur adalah tegangan maksimum yang dapat diterapkan pada dioda sebelum terjadi breakdown (penembusan) pada PN junction. Pada dioda Zener, tegangan breakdown digunakan sebagai karakteristik penting untuk mengatur tegangan pada sirkuit.

Kecepatan beralih (Switching Speed): Kecepatan beralih adalah waktu yang dibutuhkan oleh dioda untuk beralih dari keadaan menghambat arus (OFF) menjadi keadaan menghantarkan arus (ON). Kecepatan beralih dipengaruhi oleh kapasitansi junction dan resistansi internal pada dioda.

Efek termal (Thermal Effects): Pada saat dioda digunakan, akan terjadi pemakaian daya dan menghasilkan panas. Jika panas yang dihasilkan tidak didistribusikan dengan baik, maka dapat menyebabkan kerusakan pada dioda dan bahkan pada sirkuit elektronik lainnya.

Karakteristik dioda di atas adalah faktor-faktor penting yang perlu diperhatikan dalam memilih jenis dioda yang tepat untuk aplikasi tertentu.

Prinsip kerja dioda

Dioda bekerja berdasarkan prinsip junction PN (positif-negatif) yang terdiri dari dua lapisan semikonduktor yang berbeda jenis. Salah satu lapisan dioda (p-type) memiliki kelebihan elektron berbeda dengan lapisan lainnya (n-type) yang memiliki kelebihan lubang (hole).

Ketika kedua lapisan tersebut disatukan, terbentuk suatu junction (PN junction) di antara keduanya, yang menghasilkan daerah depletion atau daerah kosong pada junction. Daerah depletion ini tidak memiliki muatan yang dapat menghantarkan arus listrik.

Saat tegangan diterapkan pada dioda, muatan listrik akan bergerak dari daerah yang memiliki muatan tinggi menuju daerah yang memiliki muatan rendah. Jika tegangan diterapkan secara searah, yaitu positif pada lapisan P dan negatif pada lapisan N, maka daerah depletion akan semakin melebar.

Ketika tegangan diterapkan pada dioda lebih besar dari tegangan penghambatan (forward voltage), maka daerah depletion akan mengecil dan memungkinkan muatan listrik untuk mengalir melalui dioda dalam arah yang diterapkan (forward bias). Pada saat itulah dioda mulai mengalirkan arus listrik dari anoda ke katoda.

Namun, jika tegangan diterapkan pada dioda dengan arah sebaliknya (reverse bias), daerah depletion akan semakin melebar sehingga menghalangi arus untuk mengalir. Arus yang mengalir melalui dioda dalam kondisi reverse bias sangat kecil dan disebut arus bocor (leakage current).

Karakteristik utama dioda adalah kemampuannya untuk mempertahankan arus mengalir dalam satu arah (searah) dan menghambat arus pada arah sebaliknya (mundur). Oleh karena itu, dioda sering digunakan sebagai komponen dalam rangkaian penyearah (rectifier), penstabil tegangan (voltage regulator), penghasil gelombang (waveform generator), dan lain-lain.

Arti breakdown, arus maju, arus mundur pada dioda

Dioda adalah suatu komponen elektronik yang hanya memungkinkan arus listrik mengalir ke satu arah saja. Dalam hal ini, arus yang mengalir ke arah yang diizinkan oleh dioda disebut sebagai “arus maju”, sedangkan arus yang mencoba mengalir ke arah yang dilarang oleh dioda disebut sebagai “arus mundur”.

Ketika dioda diberi tegangan maju (yaitu, tegangan pada anode lebih tinggi daripada pada katode), maka arus listrik akan mengalir melalui dioda dan dioda akan mengalami keadaan konduksi. Di sisi lain, ketika dioda diberi tegangan mundur (yaitu, tegangan pada katode lebih tinggi daripada pada anode), maka hanya sedikit arus listrik yang mengalir, yang disebut sebagai “arus kebocoran” atau “arus mundur”.

Jika tegangan mundur terlalu tinggi, dioda akan mengalami breakdown, yaitu keadaan di mana dioda mengizinkan arus listrik mengalir dalam arah yang seharusnya dilarang. Ada dua jenis breakdown pada dioda:

Breakdown zener: terjadi pada dioda zener ketika tegangan mundur mencapai nilai tertentu yang disebut sebagai tegangan breakdown zener. Pada saat ini, arus listrik yang mengalir melalui dioda meningkat secara signifikan dan tegangan dioda hampir tetap konstan.

Breakdown avalanche: terjadi ketika tegangan mundur melebihi tegangan breakdown avalanche. Pada saat ini, arus listrik akan meningkat secara eksponensial, dan dioda akan rusak jika arus terlalu besar.

Dalam penggunaan praktis, dioda sering digunakan dalam arus maju pada sirkuit penyearah (rectifier) yang mengubah arus bolak-balik menjadi arus searah. Sedangkan breakdown pada dioda sering digunakan dalam rangkaian regulator tegangan (voltage regulator).

Bahan pembuatan dioda

Bahan pembuatan dioda dapat terdiri dari berbagai material, tergantung pada jenis dioda yang dibuat. Dalam dioda semikonduktor, bahan dasarnya adalah bahan semikonduktor, yaitu bahan yang memiliki konduktivitas listrik antara konduktor (logam) dan isolator (non-logam). Beberapa bahan semikonduktor yang umum digunakan dalam pembuatan dioda antara lain:

Silikon (Si): Silikon adalah bahan semikonduktor yang paling umum digunakan dalam pembuatan dioda. Silikon memiliki kemampuan untuk menghantarkan listrik dalam kondisi tertentu dan mudah diproses. Dioda silikon memiliki karakteristik yang stabil dan dapat digunakan pada berbagai aplikasi.

Germanium (Ge): Germanium adalah bahan semikonduktor yang lebih jarang digunakan dibandingkan dengan silikon. Dioda germanium memiliki karakteristik yang mirip dengan dioda silikon, namun memiliki tegangan jebakan yang lebih rendah.

Gallium Arsenide (GaAs): Gallium Arsenide adalah bahan semikonduktor yang digunakan dalam pembuatan dioda pada aplikasi frekuensi tinggi, seperti pada aplikasi microwave.

Selain bahan semikonduktor, dioda juga menggunakan bahan lainnya seperti logam, plastik, kaca, dan lain sebagainya untuk pembuatan kemasan atau pelindung dioda.

Jenis jenis dioda

Berikut adalah beberapa jenis dioda yang umum digunakan:

  • Dioda Penyearah (Rectifier Diode): Dioda ini digunakan untuk merubah arus bolak-balik (AC) menjadi arus searah (DC) dalam rangkaian penyearah.
  • Dioda Zener (Zener Diode): Dioda Zener digunakan untuk mengatur tegangan dalam sebuah sirkuit elektronik. Dioda Zener memiliki karakteristik dioda yang unik, yaitu mempertahankan tegangan tertentu di seluruh rentang arus yang melewatinya.
  • Dioda Schottky (Schottky Diode): Dioda Schottky digunakan dalam aplikasi seperti penyearah, mixer, dan pengindera radiasi inframerah. Dioda Schottky memiliki tegangan penghambat yang rendah dan kecepatan beralih yang tinggi.
  • Dioda Varaktor (Varactor Diode): Dioda Varaktor digunakan dalam rangkaian elektronik frekuensi radio (RF) sebagai kapasitor variabel. Dioda Varaktor memanfaatkan karakteristik kapasitansi yang dapat diatur dengan mengubah tegangan yang diterapkan pada dioda.
  • Dioda Fotodioda (Photodiode): Dioda Fotodioda digunakan sebagai sensor cahaya dalam aplikasi seperti sistem komunikasi optik, pemrosesan gambar, dan penginderaan jarak jauh.
  • Dioda LED (Light Emitting Diode): Dioda LED digunakan sebagai sumber cahaya dalam aplikasi seperti tampilan digital, pencahayaan, dan sinyal visual.
  • Dioda Tunnel (Tunnel Diode): Dioda Tunnel digunakan dalam aplikasi sebagai penguat frekuensi tinggi, osilator, dan saklar cepat. Dioda Tunnel memiliki karakteristik yang unik yaitu menghasilkan arus yang meningkat dengan tegangan yang menurun.

Itulah beberapa jenis dioda yang umum digunakan, setiap jenis dioda memiliki karakteristik dan kegunaan yang berbeda-beda tergantung pada aplikasi dan kebutuhan sirkuit elektronik yang digunakan.jenis dioda simbol dan fungsinya

Aplikasi dioda dari setiap jenis dioda

Berikut adalah beberapa aplikasi umum dari setiap jenis dioda yang ada:

  • Dioda Silikon (Silicon Diode) – Jenis dioda ini adalah yang paling umum dan paling banyak digunakan. Beberapa aplikasinya antara lain:
    Penyearah (rectifier) – Dioda silikon digunakan dalam rangkaian penyearah (rectifier) untuk mengubah arus AC (arus bolak-balik) menjadi arus DC (arus searah).
  • Penstabil tegangan (voltage regulator) – Dioda silikon dapat digunakan sebagai regulator tegangan dalam rangkaian penstabil tegangan (voltage regulator) dengan menggunakan dioda Zener.
  • Detektor gelombang (wave detector) – Dioda silikon dapat digunakan sebagai detektor gelombang (wave detector) untuk mengambil informasi sinyal audio atau video dari gelombang radio.
  • Dioda Schottky (Schottky Diode) – Jenis dioda ini memiliki tegangan penghambatan yang lebih rendah daripada dioda silikon, sehingga cocok untuk aplikasi yang memerlukan waktu respon yang cepat. Beberapa aplikasinya antara lain:
    Switching – Dioda Schottky digunakan sebagai saklar (switch) dalam sirkuit digital dan analog karena memiliki waktu respons yang cepat.
  • Pemulihan cepat (Fast Recovery) – Dioda Schottky digunakan dalam rangkaian pemulihan cepat (Fast Recovery) seperti dalam sirkuit switching mode power supply (SMPS).
  • Pendeteksi gelombang radio – Dioda Schottky juga dapat digunakan sebagai detektor gelombang radio pada aplikasi frekuensi tinggi.
  • Dioda Zener (Zener Diode) – Jenis dioda ini memiliki tegangan breakdown yang terdefinisi dengan baik, sehingga cocok untuk aplikasi yang memerlukan pengaturan tegangan. Beberapa aplikasinya antara lain:
  • Penstabil tegangan (voltage regulator) – Dioda Zener digunakan sebagai regulator tegangan dalam rangkaian penstabil tegangan (voltage regulator).
  • Perlindungan beban (load protection) – Dioda Zener dapat digunakan sebagai perlindungan beban (load protection) untuk mencegah kerusakan akibat tegangan yang berlebihan.
  • Pengatur tegangan referensi (reference voltage) – Dioda Zener dapat digunakan sebagai pengatur tegangan referensi dalam rangkaian analog.
  • Dioda LED (Light Emitting Diode) – Jenis dioda ini dapat menghasilkan cahaya saat dialiri arus dalam arah searah. Beberapa aplikasinya antara lain:
  • Lampu indikator – Dioda LED digunakan sebagai lampu indikator pada perangkat elektronik seperti TV, remote control, dan lain-lain.
  • Tampilan (Display) – Dioda LED digunakan sebagai tampilan pada perangkat elektronik seperti papan iklan digital, jam digital, dan lain-lain.
  • Lampu penerangan – Dioda LED juga digunakan sebagai lampu penerangan pada perangkat seperti lampu LED untuk rumah, kendaraan, dan lain-lain.
Baca Juga :  √Cara Cek Atau Menguji Kerusakan Trafo Step Down Menggunakan Multimeter

Itulah beberapa aplikasi umum dari setiap jenis dioda yang ada. Namun, dioda juga dapat digunakan dalam berbagai aplikasi lainnya tergantung pada kebutuhan.

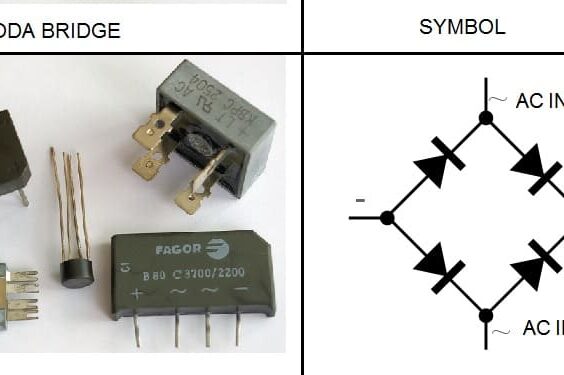

Dioda bridge (Bridge Recifier)

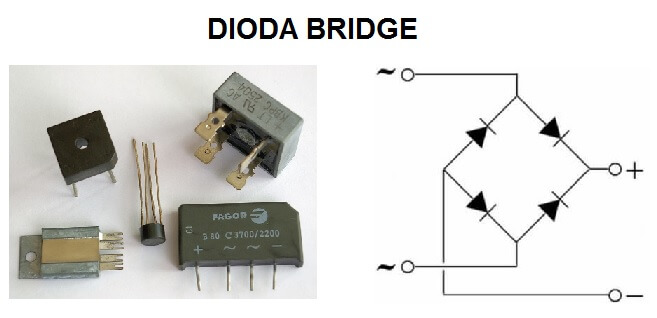

DIODA BRIDGE DAN DIODA PENYEARAHDioda bridge adalah suatu rangkaian dioda yang digunakan untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC). Rangkaian ini terdiri dari empat dioda yang disusun dalam bentuk jembatan (bridge), sehingga juga disebut sebagai rangkaian jembatan (bridge circuit) atau rangkaian penyearah jembatan (bridge rectifier).

Dalam rangkaian dioda bridge, arus AC dihubungkan pada dua terminal input, sedangkan dua terminal output menghasilkan arus DC. Setiap dioda dalam rangkaian berperan sebagai penyearah pada setengah siklus arus AC, sehingga total ada dua dioda yang terlibat pada setiap setengah siklus.

Pada setengah siklus pertama, arus AC mengalir melalui dua dioda (dari input positif ke output positif dan dari input negatif ke output negatif) dan pada setengah siklus berikutnya, arus AC dialirkan melalui dua dioda yang lain (dari input positif ke output negatif dan dari input negatif ke output positif). Dengan cara ini, arus bolak-balik diubah menjadi arus searah.

Rangkaian dioda bridge memiliki keuntungan dibandingkan dengan rangkaian penyearah setengah gelombang (half-wave rectifier), yaitu dapat menghasilkan output DC yang lebih besar dan stabil. Namun, rangkaian dioda bridge juga memiliki kekurangan yaitu memerlukan empat dioda, sehingga lebih mahal dan kompleks daripada rangkaian penyearah setengah gelombang.

Dioda Ultrafast

Ultrafast dioda adalah jenis dioda semikonduktor yang memiliki kecepatan beralih yang sangat tinggi atau sangat cepat. Kecepatan beralih yang tinggi ini disebabkan oleh waktu pemulihan yang pendek dan waktu reverse-recovery yang singkat.

Dalam aplikasi elektronik, ultrafast dioda digunakan di mana waktu respon yang cepat sangat penting, seperti dalam rangkaian pengendali motor, rangkaian switching dan penyearah, pemrosesan sinyal, dan sebagainya.

Ultrafast dioda memiliki struktur yang mirip dengan dioda biasa, tetapi menggunakan material semikonduktor yang berbeda. Material ini memiliki band gap yang lebih tinggi dan mobilitas elektron yang lebih tinggi, sehingga dapat menghasilkan waktu pemulihan yang lebih pendek.

Kecepatan beralih yang tinggi membuat ultrafast dioda memiliki fitur yang diinginkan, seperti kebocoran arus mundur yang rendah, kapasitansi reverse yang rendah, tegangan breakdown yang tinggi, dan tahan terhadap suhu tinggi.

Ultrafast dioda tersedia dalam berbagai jenis, termasuk dioda Schottky, dioda varaktor, dioda PIN, dan sebagainya. Di antara jenis-jenis tersebut, dioda Schottky adalah jenis ultrafast dioda yang paling umum digunakan karena memiliki waktu pemulihan yang sangat pendek dan rendah tegangan ambang forward.

Dual Diode

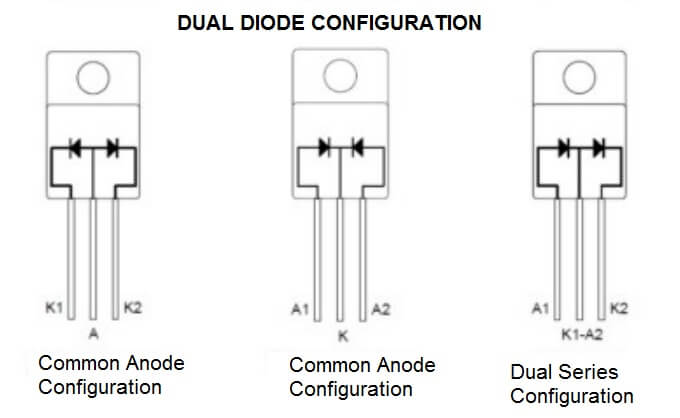

PENGERTIAN DIODA DUAL DIODADual diode adalah jenis dioda semikonduktor yang memiliki dua anoda atau dua katoda dalam satu paket. Dalam satu paket dual diode, terdapat dua dioda yang terhubung secara internal, sehingga memungkinkan untuk mendesain rangkaian dengan lebih sederhana.

Dual diode biasanya digunakan dalam rangkaian pengendali motor DC dan rangkaian penyearah. Dalam rangkaian pengendali motor DC, dual diode digunakan sebagai proteksi terhadap tegangan balik yang dihasilkan oleh motor saat dimatikan, sehingga mengurangi kerusakan pada rangkaian. Sedangkan dalam rangkaian penyearah, dual diode digunakan sebagai penyearah jembatan (bridge rectifier) yang dapat mengubah arus bolak-balik menjadi arus searah.

Dual diode juga tersedia dalam berbagai jenis, seperti dual diode Schottky, dual diode varaktor, dan dual diode PIN. Dual diode Schottky adalah jenis dual diode yang paling umum digunakan karena memiliki waktu pemulihan yang sangat pendek dan rendah tegangan ambang forward. Sedangkan dual diode varaktor digunakan sebagai dioda kapasitansi variabel yang dapat digunakan dalam aplikasi pemrosesan sinyal dan frekuensi radio. Dual diode PIN digunakan sebagai dioda switching dalam aplikasi yang membutuhkan waktu pemulihan yang cepat.

Dioda penyearah, fungsi dan cara kerja

Dioda penyearah (rectifier diode) adalah jenis dioda yang digunakan untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC). Fungsi utama dioda penyearah adalah untuk memperbaiki polaritas gelombang AC menjadi arus DC.

Cara kerja dioda penyearah adalah dengan memanfaatkan sifat unik dioda yang hanya memungkinkan aliran arus dalam satu arah saja. Dalam rangkaian penyearah setengah gelombang (half-wave rectifier), dioda penyearah ditempatkan pada jalur positif dari sumber arus AC. Ketika gelombang positif dari arus AC terjadi, dioda memungkinkan arus mengalir melewati sirkuit dan memberikan output arus DC. Namun ketika gelombang negatif terjadi, dioda akan memblokir aliran arus karena tegangan negatif tidak cukup untuk melampaui penghambatan dioda. Sehingga dioda hanya memperbolehkan aliran arus satu arah yang menghasilkan output arus DC dengan polaritas yang sama dengan gelombang positif pada sumber AC.

Sedangkan pada rangkaian penyearah gelombang penuh (full-wave rectifier), dioda penyearah ditempatkan pada kedua sisi dari sumber arus AC. Dalam hal ini, pada setiap siklus dari sumber arus AC, salah satu dioda akan memungkinkan arus mengalir ke output sirkuit dan pada saat siklus berikutnya dioda yang lain yang memungkinkan aliran arus. Dengan cara ini, dioda penyearah pada rangkaian penyearah gelombang penuh dapat memberikan output arus DC dengan polaritas positif pada setiap siklus dari sumber arus AC.

Dalam aplikasi praktis, dioda penyearah sering digunakan dalam sirkuit penyearah pada power supply untuk mengubah arus AC menjadi arus DC. Dengan menggunakan dioda penyearah, sirkuit penyearah menjadi lebih sederhana dan efisien dalam menghasilkan output arus DC yang stabil dan teratur.

Fungsi dan cara kerja dioda zener

Dioda Zener adalah jenis dioda yang dirancang untuk bekerja pada daerah breakdown terbalik (reverse breakdown region) pada kurva karakteristik V-I dioda. Dalam daerah ini, dioda Zener dapat mempertahankan tegangan yang konstan meskipun arusnya berubah-ubah, dan oleh karena itu, dioda Zener sering digunakan dalam berbagai aplikasi sebagai regulator tegangan.

Cara kerja dioda Zener didasarkan pada sifat breakdown terbalik (reverse breakdown) pada dioda. Pada umumnya, dioda bekerja dalam mode “forward bias”, yaitu saat arus mengalir dari terminal positif ke terminal negatif. Namun, ketika tegangan yang diterapkan pada dioda mencapai nilai breakdown terbalik (reverse breakdown voltage), dioda akan memasuki mode breakdown terbalik, di mana arus akan mengalir melalui dioda meskipun tegangan yang diterapkan pada dioda negatif.

Dalam daerah breakdown terbalik, dioda Zener dapat mempertahankan tegangan yang konstan, dan oleh karena itu dioda Zener sering digunakan sebagai regulator tegangan. Dalam rangkaian regulator tegangan sederhana, dioda Zener ditempatkan dalam paralel dengan beban dan dihubungkan secara terbalik. Ketika tegangan pada sumber daya melebihi tegangan breakdown dioda Zener, dioda akan memasuki daerah breakdown terbalik dan mempertahankan tegangan yang konstan pada beban.

Aplikasi dari dioda Zener meliputi:

  • Regulator tegangan sederhana pada sirkuit elektronik dan power supply.
  • Perlindungan sirkuit dari lonjakan tegangan atau spike voltage dengan menempatkan dioda Zener dalam rangkaian proteksi.
  • Penstabil tegangan referensi untuk sirkuit analog dan digital.
    Mengubah arus AC menjadi arus DC pada rangkaian penyearah Zener.
  • Dalam industri elektronik, dioda Zener adalah komponen yang sangat umum digunakan dan tersedia dalam berbagai kapasitas daya dan tegangan breakdown.

Kapasitas , package, daya dioda

Kapasitansi dioda (dioda capacitance) merujuk pada kapasitas yang dimiliki oleh sebuah dioda untuk menyimpan muatan listrik. Ketika dioda ditempatkan dalam sirkuit, maka dioda tersebut memiliki kapasitansi yang dapat mempengaruhi kinerja dan karakteristik sirkuit.

Kapasitansi dioda dipengaruhi oleh beberapa faktor seperti ukuran dan material dioda, tegangan yang diterapkan, dan frekuensi sinyal yang melalui dioda. Hal ini terdiri dari dua jenis, yaitu kapasitansi junction dan kapasitansi parasit.

Kapasitansi Junction:
Kapasitansi ini merujuk pada kapasitansi yang muncul di antara dua lapisan semi-konduktor pada dioda. Ketika sebuah dioda ditempatkan pada sirkuit dan diberikan tegangan, maka terbentuklah depletion region (daerah pengosongan) di antara lapisan semi-konduktor yang membentuk junction (persimpangan).

Kapasitansi junction bergantung pada luas permukaan junction, lebar depletion region, dan ketebalan lapisan semi-konduktor pada dioda.

Kapasitansi Parasit:
Ini merujuk pada kapasitansi yang muncul pada sirkuit dioda, selain dari kapasitansi junction. Kapasitansi parasit terbentuk pada struktur dan jalur metalik pada dioda yang sering digunakan sebagai padatan dioda dan pengikat kawat dioda. Ini tergantung pada geometri dan konfigurasi rangkaian, serta jarak antara kabel dioda.

Kapasitansi dioda dapat mempengaruhi kinerja sirkuit dengan menyebabkan perubahan fase dan redaman sinyal. Sebagai contoh, pada frekuensi yang lebih tinggi, kapasitansi dioda biasanya lebih rendah, dan dapat menghasilkan sinyal yang terdistorsi. Oleh karena itu, perlu dipertimbangkan kapasitansi dioda saat merancang dan memilih komponen dioda untuk aplikasi tertentu.

Package dioda dan kapasitas, dan dayanya

Package atau kemasan dioda adalah bentuk fisik dari dioda yang digunakan untuk memasang dan melindungi dioda dalam suatu sirkuit elektronik. Kemasan dioda dapat terbuat dari berbagai bahan, seperti plastik, keramik, atau logam, dan memiliki berbagai bentuk, seperti bulat, persegi, atau segitiga. Beberapa jenis kemasan dioda yang umum digunakan antara lain TO-220, TO-92, SMD, dan DO-41.

Kapasitas daya dioda mengacu pada kemampuan dioda untuk menahan atau menyalurkan arus listrik tanpa mengalami kerusakan. Kapasitas daya dioda ditentukan oleh berbagai faktor, seperti ukuran dan material dioda, suhu operasi, dan kondisi lingkungan. Semakin besar kapasitas daya dioda, semakin besar arus listrik yang dapat ditahan atau disalurkan oleh dioda tanpa mengalami kerusakan.

Kapasitas daya dioda umumnya diukur dalam watt (W) atau miliwatt (mW). Kapasitas daya dioda yang lebih tinggi cocok digunakan pada aplikasi yang memerlukan arus listrik yang besar, seperti pada sirkuit daya atau daya tinggi. Sedangkan dioda dengan kapasitas daya yang lebih kecil cocok digunakan pada aplikasi yang memerlukan arus listrik yang lebih rendah, seperti pada sirkuit sinyal atau audio

Kemampuan dioda

Kemampuan dioda (dioda capability) merujuk pada kemampuan sebuah dioda untuk melakukan tugas-tugas tertentu dalam sebuah sirkuit elektronik. Ini dapat bervariasi tergantung pada jenis dan karakteristik dioda.

Beberapa kemampuan umum dari dioda antara lain:

  • Penyearah (Rectifier): Dioda dapat berfungsi sebagai penyearah, yaitu mengubah sinyal AC (arus bolak-balik) menjadi sinyal DC (arus searah). Dalam aplikasi penyearah, dioda biasanya digunakan dalam bentuk jembatan penyearah (bridge rectifier) yang terdiri dari empat dioda.
  • Regulator Tegangan (Voltage Regulator): Dioda Zener dapat digunakan sebagai regulator tegangan untuk mempertahankan tegangan yang konstan pada beban.
  • Pemancar Cahaya (Light Emitting Diode / LED): Dioda dapat berfungsi sebagai pemancar cahaya pada LED.
  • Deteksi Gelombang Radio (Radio Detection): Dioda dapat digunakan sebagai detektor gelombang radio pada penerima AM (Amplitude Modulation).
  • Penstabil Sinyal (Signal Stabilizer): Dioda dapat digunakan sebagai penstabil sinyal pada rangkaian osilator dan penguat.
  • Pengaman (Surge Protection): Dioda dapat digunakan sebagai pengaman pada rangkaian elektronik untuk melindungi sirkuit dari lonjakan tegangan atau spike voltage.
  • Modulasi Sinyal (Signal Modulation): Dioda dapat digunakan sebagai modulator sinyal pada pengiriman data dan sistem komunikasi.

Kemampuan dioda terus berkembang seiring dengan kemajuan teknologi dan inovasi dalam industri elektronik. Kombinasi dioda dengan komponen lain seperti transistor dan IC (Integrated Circuit) telah memungkinkan pengembangan sirkuit yang lebih kompleks dan efisien.

Penyebab Kerusakan Dioda Dan Cara mengetahuinya

Dioda dapat mengalami kerusakan karena beberapa faktor. Berikut ini adalah beberapa penyebab kerusakan dioda:

  • Arus berlebih: Arus yang terlalu tinggi atau melebihi kapasitas maksimal dioda dapat menyebabkan kerusakan dioda. Hal ini dapat terjadi akibat kesalahan dalam perancangan sirkuit atau kegagalan sistem keselamatan.
  • Tegangan berlebih: Tegangan yang terlalu tinggi atau melebihi batas maksimal dioda juga dapat menyebabkan kerusakan dioda. Ini bisa terjadi pada saat awal pengoperasian atau selama pemakaian dioda dalam sirkuit.
  • Pemanasan berlebih: Pemanasan berlebih dapat terjadi pada dioda saat dipasang pada sirkuit yang memerlukan daya tinggi atau ketika dioda digunakan secara terus-menerus dalam waktu yang lama.
  • Kerusakan fisik: Kerusakan fisik pada dioda seperti penyok, retak, atau cacat produksi dapat menyebabkan dioda tidak berfungsi dengan baik atau bahkan rusak total.
  • Perubahan lingkungan: Perubahan lingkungan seperti suhu, kelembaban, atau getaran dapat mempengaruhi performa dioda dan menyebabkan kerusakan.
  • Umur pakai (wear and tear): Seperti komponen elektronik lainnya, dioda juga memiliki umur pakai. Kinerja dioda dapat memburuk seiring dengan waktu dan pemakaian.
  • Kegagalan produksi: Terkadang, dioda dapat mengalami kerusakan karena kegagalan produksi, seperti cacat material atau kegagalan proses manufaktur.

Menghindari penyebab kerusakan dioda dapat membantu untuk memperpanjang umur dan menjaga kinerja dioda dalam sirkuit elektronik. Penting untuk memilih dan mengoperasikan dioda sesuai dengan spesifikasi dan batasannya, serta memperhatikan kondisi lingkungan sekitar saat menggunakan dioda.

Cara mengetahui dioda yang rusak dan yang masih baik

Ada beberapa cara untuk mengetahui apakah sebuah dioda masih baik atau rusak, di antaranya:

Mengukur dioda dengan multimeter:

Pengukuran dioda menggunakan multimeter dapat menunjukkan apakah dioda masih berfungsi dengan baik atau tidak. Dalam mode pengukuran dioda, multimeter akan menampilkan nilai tegangan dioda saat terhubung ke arah maju dan mundur. Jika nilai tegangan dioda dalam arah maju rendah atau nol, sementara nilai di arah mundur sangat tinggi, maka dioda tersebut berfungsi dengan baik. Namun, jika nilai tegangan dioda dalam arah maju tinggi atau tak terukur, dan nilai di arah mundur rendah atau nol, maka dioda tersebut rusak.

Menggunakan rangkaian tes dioda:

Rangkaian tes dioda dapat membantu untuk mengetahui dioda yang masih baik atau rusak. Rangkaian ini terdiri dari sumber tegangan DC, sebuah resistor, dan sebuah lampu indikator. Dioda yang masih baik akan menyalakan lampu indikator saat terhubung pada arah maju, tetapi tidak pada arah mundur. Sedangkan dioda yang rusak tidak akan menyalakan lampu indikator pada kedua arah tersebut.

Memeriksa fisik dioda:

Pemeriksaan fisik dioda dapat membantu untuk mengetahui apakah dioda rusak atau tidak. Periksa apakah dioda terlihat cacat atau rusak secara visual, seperti retak atau cacat pada kemasan, serta periksa apakah kaki dioda masih terhubung dengan baik.

Namun, perlu diingat bahwa metode ini hanya dapat memberikan indikasi awal dan belum tentu memberikan jawaban yang pasti. Sebaiknya, gunakan metode yang lebih akurat dan sesuai dengan spesifikasi dioda yang digunakan.

Demikian tentang fungsi dioda, jenis dioda, cara kerja dioda, kemampuan dioda, aplikasi dioda, kerusakan dioda dan lain lain, semoga bermanfaat dan bisa menambah pengetahuan.
