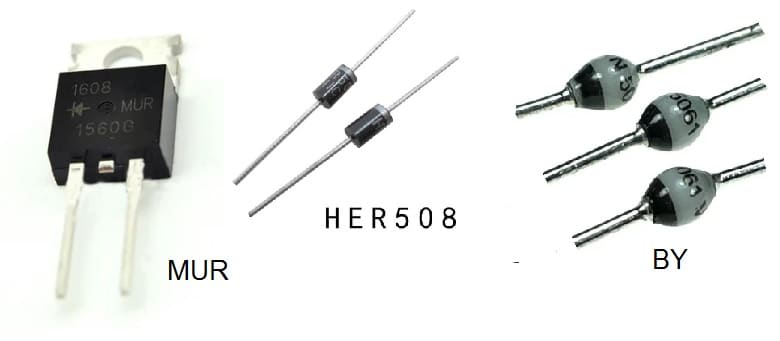

Fungsi Dioda Ultrafast Yang Harus Diketahui

Fungsi dioda ultrafast. Dioda ultrafast adalah jenis dioda semikonduktor yang dirancang khusus untuk memiliki waktu pemulihan yang sangat cepat. Fungsi utama dioda ultrafast adalah untuk melakukan penyearahan arus listrik dengan kecepatan tinggi, sehingga cocok digunakan dalam aplikasi yang memerlukan respon yang sangat cepat terhadap perubahan tegangan atau arus listrik.

Fungsi Penting Dioda Ultrafast dan Aplikasinya

Fungsi dioda ultrafast

Fungsi Penting Dioda Ultrafast

Penyearahan cepat:

Dioda ultrafast memiliki waktu pemulihan yang sangat singkat, yaitu waktu yang diperlukan untuk berpindah dari keadaan tidak terkonduksi (off) ke keadaan terkonduksi (on), dan sebaliknya. Karena waktu pemulihannya yang cepat, dioda ini dapat digunakan untuk mengubah arus AC (arus bolak-balik) menjadi arus DC (arus searah) dengan minim risiko untuk distorsi sinyal.

Pemrosesan sinyal tinggi:

Dioda ultrafast sering digunakan dalam pemrosesan sinyal tinggi seperti pemodulasi optik, pemancaran gelombang mikro, dan komunikasi optik. Hal ini yang memungkinkan perangkat elektronik bisa bekerja dengan frekuensi tinggi dan respon cepat terhadap sinyal optik atau radiofrekuensi.

Pemancaran cahaya laser:

Dalam beberapa aplikasi laser, dioda ultrafast digunakan sebagai komponen pemancaran laser femtosekon yang sangat cepat. Ini memungkinkan pembangkitan pulsa laser yang sangat pendek, yang penting dalam berbagai aplikasi ilmiah dan industri.

Pemrosesan sinyal radio frekuensi (RF):

Dioda ultrafast juga dapat digunakan dalam pemrosesan sinyal RF, seperti dalam penerima radio frekuensi tinggi dan aplikasi wireless lainnya. Dioda ultrafast membantu dalam mengubah sinyal RF menjadi bentuk yang lebih mudah dikelola.

Pemrosesan data tinggi:

Dalam aplikasi komunikasi data tinggi, seperti dalam pemrosesan data optik atau transmisi data optik, dioda ultrafast dapat digunakan untuk mengatur dan mengendalikan aliran data dengan kecepatan tinggi.

Elektronika Daya:

Dalam beberapa aplikasi daya tinggi, dioda ultrafast juga digunakan untuk menghindari efek negatif dari waktu pemulihan yang lambat. Ini dapat mengurangi efisiensi dan menyebabkan kerugian daya yang tidak diinginkan.

Dalam rangkaian elektronik, pemilihan dioda ultrafast atau dioda biasa akan tergantung pada kebutuhan khusus aplikasi. Dioda ultrafast sering digunakan ketika waktu pemulihan yang sangat cepat sangat penting, sementara dioda biasa mungkin cukup dalam aplikasi yang tidak memerlukan respon yang sangat cepat.

Perbedaan Dioda Ultrafast Dengan Dioda Biasa

Perbedaan utama antara dioda ultrafast dan dioda biasa atau dioda silikon penyearah adalah dalam waktu pemulihan dan penggunaan utamanya. Berikut adalah perbedaan antara keduanya:

Waktu Pemulihan:

  • Dioda Ultrafast: Dioda ultrafast dibuat khusus memiliki waktu pemulihan yang sangat cepat, biasanya dalam rentang femtosekon hingga beberapa nanosekon. Waktu pemulihan yang cepat ini sangat penting dalam aplikasi yang memerlukan respons yang sangat cepat terhadap perubahan sinyal atau arus listrik. Sehingga cocok digunakan dalam aplikasi yang memerlukan respons waktu yang sangat cepat, seperti pemrosesan sinyal tinggi, pemancaran gelombang mikro, komunikasi optik, pemancaran laser femtosekon, dan pemrosesan data tinggi. Hal ini juga digunakan dalam pemrosesan sinyal radiofrekuensi (RF) yang memerlukan waktu pemulihan yang cepat.
  • Dioda Silikon Penyearah: Dioda silikon penyearah memiliki waktu pemulihan yang lebih lambat daripada dioda ultrafast. Waktu pemulihan dioda silikon biasanya dalam rentang mikrosekon hingga beberapa puluhan mikrosekon. Dioda silikon biasa hanya cocok untuk aplikasi elektronik yang tidak memerlukan waktu pemulihan yang sangat cepat, seperti konverter daya, catu daya, dan penyearah arus. Hal ini cocok untuk mengubah arus AC menjadi arus DC dalam aplikasi yang umum.

Material Semikonduktor:

  • Dioda Ultrafast: Dioda ultrafast dapat dibuat menggunakan berbagai material semikonduktor, termasuk GaAs (Gallium Arsenide) dan SiC (Silicon Carbide), yang memiliki karakteristik yang mendukung waktu pemulihan yang sangat cepat.
  • Dioda Silikon Penyearah: Dioda silikon penyearah umumnya terbuat dari silikon (Si), yang merupakan material semikonduktor yang umum digunakan dalam elektronika. Material ini memiliki waktu pemulihan yang lebih lambat daripada beberapa material semikonduktor lainnya.

Pilihan antara dioda ultrafast dan dioda silikon penyearah akan tergantung pada kebutuhan aplikasinya. Jika aplikasi memerlukan waktu pemulihan yang sangat cepat dan respons yang akurat terhadap perubahan sinyal, maka dioda ultrafast dapat menjadi pilihan yang lebih baik. Namun, jika waktu pemulihan yang lebih lambat tidak menjadi masalah, dioda silikon penyearah biasa seringkali sudah cukup efisien dan ekonomis untuk digunakan.

Baca juga : Fungsi Dioda Zener Dan Cara Kerjanya

Aplikasi Dioda Ultrafast Dalam Power Supply Switching (SMPS)

Dioda ultrafast dapat digunakan sebagai penyearah dalam power supply switching, terutama dalam power supply yang memerlukan efisiensi tinggi, respons cepat terhadap perubahan beban, dan minim risiko distorsi sinyal. Berikut ini beberapa manfaat dioda ultrafast sebagai penyearah dalam power supply switching:

  • Efisiensi Tinggi: Dioda ultrafast memiliki waktu pemulihan yang sangat cepat, sehingga bisa mematikan arus balik dengan cepat saat arus berubah dari negatif ke positif. Hal ini mengurangi kerugian daya dioda dan meningkatkan efisiensi dari power supply.
  • Respons Cepat: Dioda ultrafast merespons perubahan tegangan atau arus dengan sangat cepat. Ini berguna dalam power supply switching yang harus merespons perubahan beban secara instan untuk menjaga kualitas keluaran tegangan yang stabil.
  • Minim Distorsi Sinyal: Waktu pemulihan yang cepat dioda ultrafast membantu dalam mengurangi distorsi sinyal pada keluaran power supply. Ini penting dalam aplikasi di mana distorsi sinyal dapat mengganggu kinerja perangkat yang digerakkan oleh power supply tersebut.
  • Aplikasi Tinggi Frekuensi: Dioda ultrafast cocok untuk aplikasi power supply switching berfrekuensi tinggi, termasuk power supply switching mode (SMPS) yang digunakan dalam berbagai perangkat elektronik.
  • Perlindungan Terhadap Tegangan Tinggi: Dalam aplikasi power supply switching, dioda ultrafast juga dapat berfungsi sebagai perlindungan terhadap lonjakan tegangan (surge) yang dapat merusak komponen lain. Hal ini bisa mengarahkan lonjakan tegangan ke ground, melindungi komponen lain dalam rangkaian.
Baca Juga :  Apakah IGBT, Kungggulan Dan Aplikasinya

Pertimbangan

  • Penggunaan dioda ultrafast dalam power supply switching memerlukan perencanaan desain yang cermat. Anda perlu memastikan bahwa dioda memiliki karakteristik yang sesuai dengan persyaratan tegangan dan arus dalam rangkaian.
  • Pastikan untuk memilih dioda ultrafast yang memiliki rating tegangan dan arus yang sesuai dengan kebutuhan rangkaian. Juga, perhatikan karakteristik thermal dioda untuk memastikan dioda dapat menangani beban termal yang diterima.

Penggunaan dioda ultrafast dalam power supply switching adalah pilihan yang umum digunakan dalam industri elektronika untuk mencapai efisiensi dan respons yang tinggi. Namun, perencanaan dan perancangan yang tepat sangat penting untuk memastikan kinerja yang optimal dan keandalan sistem.

Yang Terjadi Jika Ultrafast Diganti Dioda Biasa!

Menggunakan dioda biasa dalam aplikasi yang membutuhkan respon pemulihan cepat dapat menyebabkan beberapa masalah, terutama dalam hal efisiensi dan kinerja sistem. Berikut adalah beberapa masalah yang dapat timbul jika Anda menggunakan dioda biasa dalam aplikasi yang membutuhkan respon pemulihan cepat:

  • Waktu Pemulihan yang Lambat: Dioda biasa memiliki waktu pemulihan yang lebih lambat dibandingkan dengan dioda ultrafast. Hal ini dapat menyebabkan peningkatan waktu beralih antara keadaan tidak terkonduksi dan terkonduksi, yang dapat mengakibatkan distorsi sinyal dan penurunan kinerja sistem pada frekuensi tinggi atau dalam aplikasi yang memerlukan respons cepat.
  • Kerugian Daya Lebih Besar: Dioda biasa memiliki tegangan jatuh (forward voltage drop) yang lebih tinggi dibandingkan dengan dioda ultrafast. Hal ini dapat menghasilkan kerugian daya yang lebih besar dalam bentuk panas, yang dapat mengurangi efisiensi sistem dan memerlukan pendinginan tambahan.
  • Distorsi Sinyal: Dalam aplikasi pemrosesan sinyal tinggi atau komunikasi optik, distorsi sinyal dapat menjadi masalah serius jika dioda tidak dapat beralih dengan cepat. Ini dapat mengakibatkan penyimpangan sinyal yang dapat mempengaruhi kualitas sinyal dan informasi yang dikirim.
  • Potensial Overheating: Jika dioda biasa digunakan dalam aplikasi dengan frekuensi tinggi atau beban yang berubah-ubah secara dinamis, ada risiko overheating atau overheating yang dapat merusak dioda dan sistem secara keseluruhan.

Dalam beberapa aplikasi yang memerlukan respons waktu yang sangat cepat, dioda silikon biasa mungkin tidak cocok atau tidak memadai untuk dapat memenuhi kebutuhan denga benar. Hal ini dapat membatasi kemampuan aplikasi tersebut dalam mencapai kinerja yang diinginkan.

Penggunaan dioda biasa dalam aplikasi yang membutuhkan respon pemulihan cepat dapat menghasilkan masalah efisiensi, distorsi sinyal, dan kinerja yang tidak memadai. Dalam kasus seperti itu, dioda ultrafast adalah pilihan yang lebih tepat karena waktu pemulihan yang cepat dan karakteristik yang sesuai dengan kebutuhan aplikasi yang memerlukan respons cepat terhadap perubahan sinyal atau arus listrik.

Kesimpulan

Dioda ultrafast adalah jenis dioda semikonduktor yang memiliki waktu pemulihan yang sangat cepat, biasanya dalam rentang femtosekon hingga beberapa nanosekon. Dioda ini digunakan dalam berbagai aplikasi yang memerlukan respons waktu yang sangat cepat, seperti pemrosesan sinyal tinggi, pemancaran gelombang mikro, komunikasi optik, dan pemrosesan data tinggi. Kecepatan waktu pemulihan dioda ultrafast membantu dalam mengubah sinyal dengan akurat, mengurangi distorsi sinyal, dan meningkatkan efisiensi dalam berbagai aplikasi elektronik, termasuk power supply switching.

Demikian tentang fungsi dioda ultrafast dalam berbagai aplikasi elektronika, peertimbangan desain, perbedaanya dengan dioda silikon. Semoga bermanfaat!
