Mengenal STR, Komponen Switching Regulator SMPS

Apa itu STR? Untuk apa STR? dan Cara kerja STR?. Dalam elektronika khususnya power supply switching, komponen yang bernama STR sering digunakan terutama pada TV CRT. STR adalah singkatan dari “Switching Transistor Regulator.” Ini adalah jenis regulasi tegangan yang umum digunakan dalam sebuah desain rangkaian power supply switching.

STR, Sistem Regulasi Tegangan Power Suppy Switcing Yang Efisien

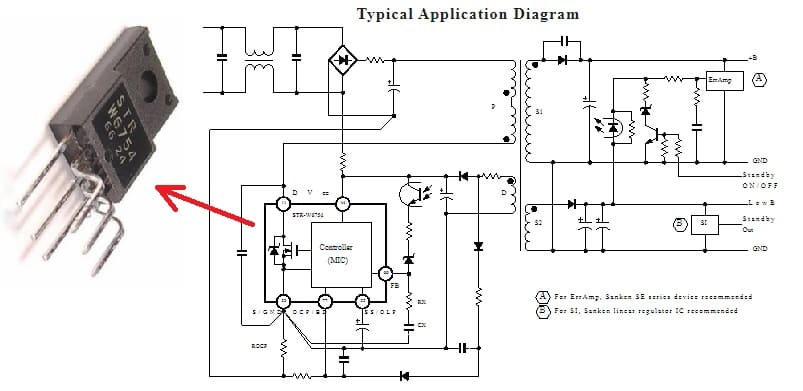

apa itu STR - definisi STR
Switching Transistor Regulator (STR) adalah suatu rangkaian elektronik yang menggunakan transistor (biasanya transistor bipolar atau MOSFET) sebagai switch untuk mengatur output tegangan dan menghasilkan tegangan yang diinginkan dengan efisiensi tinggi. STR bekerja dengan prinsip mengatur siklus kerja (duty cycle) dari transistor yang digunakan untuk mengatur tegangan output.

Cara kerja STR adalah sebagai berikut:

Ketika tegangan output terlalu tinggi, STR mengurangi siklus kerja transistor, yang mengurangi aliran arus ke beban dan akhirnya mengurangi tegangan output.

Ketika tegangan output terlalu rendah, STR meningkatkan siklus kerja transistor, yang meningkatkan aliran arus ke beban dan meningkatkan tegangan output.

Hal ini terus-menerus diulang dalam siklus kerja untuk menjaga tegangan output dalam kisaran yang diinginkan. Keuntungan utama dari regulasi dengan STR adalah efisiensi yang tinggi karena transistor bekerja dalam mode switching yang dapat mengurangi kerugian daya.

STR umumnya digunakan dalam power supply switching untuk aplikasi yang memerlukan tegangan output yang stabil dan efisiensi tinggi, seperti dalam komputer, perangkat elektronik, dan banyak aplikasi lainnya. Dalam hal ini, STR mengacu pada konsep regulasi tegangan menggunakan transistor/mosfet sebagai bagian integral dari power supply switching.

Setiap produk STR memiliki fitur masing-masing termasuk Overload Protection, Low Power Standby, Undervoltage Lock, Low EMI Noise dll tergantung produsen. Karena fitur fitur inilah dapat dibuat sebua power supply regulator yang efisien, aman dan stabil.

Penyebab STR Rusak

Ada beberapa penyebab umum mengapa STR (Switching Transistor Regulator) bisa rusak dalam power supply switching:

  • Overvoltage atau Overcurrent: Jika power supply mengalami lonjakan tegangan yang signifikan atau arus berlebihan, ini dapat menyebabkan tegangan atau arus yang melebihi batas maksimum yang dapat ditangani oleh transistor switching dalam STR. Hal ini bisa merusak transistor atau komponen lain didalam sirkuit.
  • Overheating: Suhu yang berlebihan dapat merusak transistor dan komponen lainnya. Ketika transistor/MOSFET bekerja dalam mode switching, energi yang hilang dalam bentuk panas. Jika panas ini tidak dibuang dengan efisien melalui heatsink atau pendingin lainnya, maka bisa rusak akibat overheating.
  • Kebekuan (Freezing) atau Stres Termal: Jika power supply mengalami perubahan suhu yang drastis atau jika terdapat variasi suhu yang besar dalam lingkungan operasionalnya, ini bisa menyebabkan stres termal pada transistor. Siklus panas-dingin yang berulang dapat merusak solder pad atau struktur internal.
  • Arus Pendek atau Korsleting: Arus pendek di dalam power supply atau sirkuit yang terhubung dengan power supply dapat menyebabkan arus yang sangat tinggi yang dapat merusaknya.
  • Kerusakan Komponen Pendukung: Komponen lain dalam sirkuit, seperti kapasitor atau dioda, juga bisa menyebabkan kerusakan pada STR jika mengalami kegagalan. Sebagai contoh, kapasitor yang mengalami gangguan bisa mengakibatkan lonjakan tegangan yang merusak STR.
  • Kualitas Buruk atau Palsu: Komponen yang tidak berkualitas atau palsu rentan mengalami kerusakan karena bisa jauh dari karakteistik STR yang asli.
  • Kegagalan Pengendali (Controller) atau Logika: Jika bagian pengendali yang mengatur transistor mosfet dalam STR mengalami kegagalan, ini dapat menyebabkannya bekerja di luar parameter yang aman yang  merusaknya.
  • Esd (Electrostatic Discharge): Gangguan elektrostatis (ESD) yang disebabkan oleh sentuhan manusia yang terisi statis atau kondisi yang tidak sesuai dapat merusak STR dan komponen lain dalam power supply.
Baca Juga :  Layout PCB Efek Delay Untuk Gitar Electric Maupun Akustik Simpel Tapi Joss

Untuk mencegah kerusakan STR dalam power supply, penting untuk merancang sirkuit dengan baik, memasang pendingin yang sesuai, dan memastikan bahwa power supply bekerja dalam kondisi yang aman sesuai dengan spesifikasi.

Contoh Komponen STR

cara keja STR

STR W6754 adalah salah satu contoh produk komponen elektronika yang menggunakan istilah “STR”. Di sini, “STR” adalah singkatan dari “Switching Transistor Regulator.” Produk-produk semacam ini biasanya adalah bagian dari sirkuit perlindungan atau regulator untuk perangkat elektronik seperti televisi, DVD player, TV atau peralatan rumah tangga lainnya.

STR W6754 adalah komponen elektronika yang digunakan dalam power supply switching atau regulator tegangan. Produk seperti ini sering kali memiliki fungsi untuk mengatur tegangan keluaran atau melindungi perangkat elektronik dari kerusakan yang disebabkan oleh kondisi tegangan yang tidak stabil atau lonjakan tegangan. Nama “STR” pada produk tersebut mengacu pada fungsi dan peran utamanya dalam sirkuit.

Setiap produk komponen elektronika dapat memiliki nama atau nomor model yang unik, dan nama atau singkatan tertentu dapat digunakan oleh produsen untuk menggambarkan jenis atau fungsi produk tersebut. Dalam hal STR W6754, ini adalah contoh produk yang digunakan dalam sirkuit regulasi atau perlindungan tegangan dalam perangkat elektronik tertentu. Jika Anda memerlukan informasi lebih lanjut tentang produk ini atau ingin memahami cara menggunakannya dalam sebuah sirkuit, sangat disarankan untuk merujuk ke lembar data (datasheet) atau panduan penggunaan yang disediakan oleh produsen atau distibutornya.

Apakah STR adalah IC?

STR sebenarnya merupakan jenis IC (Integrated Circuit). Meskipun nama produk ini menggunakan singkatan “STR” yang merujuk pada Switching Transistor Regulator, namun secara teknis, STR  dalah sebuah IC yang dirancang untuk digunakan dalam sirkuit regulator atau proteksi tegangan dalam perangkat elektronik.

IC (Integrated Circuit) adalah perangkat semikonduktor yang menggabungkan berbagai komponen elektronika ke dalam satu paket chip tunggal. Ini dapat mencakup transistor, resistor, kapasitor, logika digital, dan komponen lainnya yang diperlukan untuk melakukan fungsi tertentu dalam suatu aplikasi.

Dalam kasus STR, itu adalah jenis IC yang dirancang untuk digunakan dalam sirkuit proteksi atau regulator tegangan dalam perangkat elektronik. Jadi, meskipun istilah “STR” digunakan dalam namanya, secara teknis itu masih termasuk dalam kategori IC atau Integrated Circuit.
