Driver Power Amplifier Class D Untuk Pemula TPA 3116D 2x120W

Bagi pemula yang ingin mencicipi amplifier Class D ada kabar baik semenjak munculnya online shop. Membanjirnya barang import dari china ini lebih cepat melalui onlineshop, produk umum harga murah hingga yang aneh-aneh pun ada. Tak ketinggalan juga termasuk berbagai modul elektronika termasuk driver amplifier buatan china sudah banyak yang membanjiri indonesia melalui onlineshop. Jangan dipikir produk import itu selalu mahal, bahkan seperti contoh kit elektronika produk china seperti itu harganya rata-rata murah meriah bahkan bisa lebih murah  dari produk lokal.

Lalu bagaimana soal kualitas dari modul elektronika khususnya driver amplifier import dari china tersebut? Masalah kualitas ya rata rata cukuplah tak ada bedanya dengan kit buatan lokal. Selain itu produk china rata-rata memiliki desain rangkaian yang rapi dan ukurannya kecil karena ini bener-bener buatan industri yang cukup serius yang dilengkapi dengan mesin-mesin canggih. Umumnya kit atau modul elektronik buatan china sudah menggunakan komponen SMD dan PCB double layer sehingga ukurannya bisa sangat kecil namun dengan kemampuan yang tikak menurun.

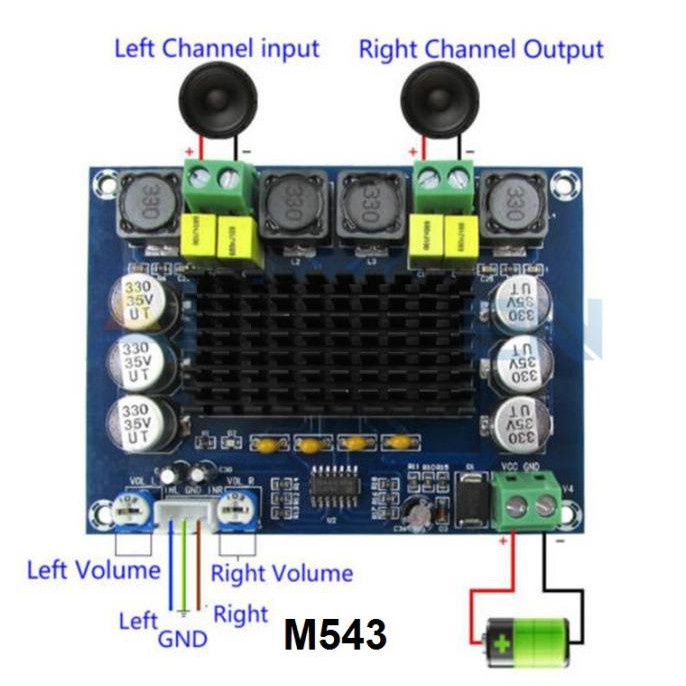

TPA 3116D 2x120W, Driver Power Amplifier Stereo Class D 2* 120W

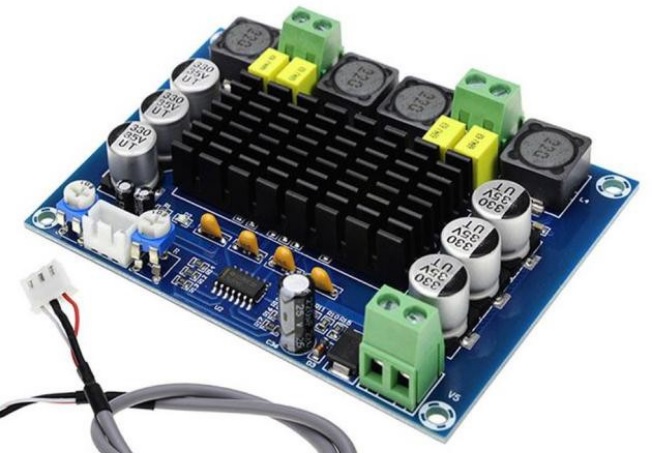

driver TPA3116 Class D Untuk pemula

Sekilas Metodologi Class D

Driver Class D dalam dunia amplifier adalah jenis driver yang menggunakan sistem switching, umumnya finalnya menggunakan mosfet dengan jumlah yang tidak sebanyak driver konvesional semacam SOCL504 dll dikelas driver class A/B untuk mendapatkan daya keluaran yang sama.

Sama seperti power supply swiching atau AMPS, driver class D juga efektif alias hemat energi daripada jenis linier atau konvensional pada umumnya. Karen lebih efektif, maka otomatis driver atau power supply jenis switching seperti itu tidak banyak menghasilkan panas. Selain itu bisa dirakit menjadi lebih kecil namun dengan daya keluaran yang besar seperti driver TPA 3116  ini. Sekecil TPA 3116 mampu menghasilkan daya 2x120W, mantul ngga bro?

Kualitas audio TPA3116D

Lalu bagaimana mengenai audionya? Driver class D dikenal kurang jernih audionya di frekwensi mid-hi, sehingga umumnya lebih cocok digunakan sebagai pendorong untuk speaker Low-sub. Ini juga karena kelebihannya juga yang hemat listrik sekaligus dingin dan bobotnya ringan apalagi jika disandingkan dengan power supply Switching alias SMPS.

Tapi itukan Class D rakitan awal-awal, karena Class D rakitan terbaru umumnya sudah ditingkatkan menjadi lebih baik, sehingga cocok digunakan untuk segala frekwensi audio dari rendah(sub) sampai paling tinggi(hi). Termasuk driver TPA 3116 yang juga bagus untuk mendorong speaker 3-way(speaker yang menjadi satu low-mid-hi) atau gampangnya jenis speaker untuk audio rumahan. Suaranya sudah jernih dan enak untuk dinikmati bersama new palapa. hehe..

Desain TPA 3116D

Rancangan TPA 3116D dibuat sedemikian kecil, praktis rapih dan sudah dilengkapi dengan konektor sehingga tak butuh solder untuk menyambung pengkabelannya. Cukup pakai obeng dan sedikit pengetahuan soal input dan output saja. Jadi pemula yang sangat pemula sekalipun bisa membuat driver ini bisa berbunyi dengan bagus asal mau cari tahu atau baca cara menyambungnya saja.

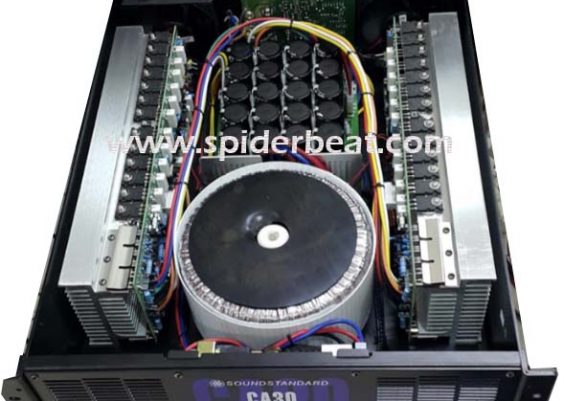

Baca Juga :  Urutan Jalur Distribusi Speaker Untuk Sound-System Lapangan 4-Way

Dan kamu yang belum pernah tahu atau merasakan samasekali membunyikan driver class D bisa mencoba TPA 3116  yang banyak direkomendasikan ini. Ini adalah angkah pengenalan yang bagus sebelum nanti mencoba driver Class D yang daya keluarannya sudah mencapai ribuan watt untuk audio performance lapangan level professional.

Spesifikasi Driver Class D TPA 3116D

  • Chip type: TPA3116D2
  • Working voltage: DC12-26V tidak simetris
  • Output power: 120*2W MAX, DC12V, 2*50W,DC24V, 2*120W
  • Signal to noise ratio: 100db
  • Channel: Dual channel stereo
  • Size: 92 x 68 x 16mm
  • 100W 24V, maximum rated current is 4.2A
  • The maximum is 100W, please try not to adjust to 100W
  • 100W is the maximum amount, the current will follow the actual transfer to change, there is no fixed current

Artinya TPA3116D2 ini driver stereo yang mendukung tegangan 12-2VDC, dengan daya keluaran 50Wx2  jika tegangan supply 12V dan 120Wx2 jika tegangan supply diberikan 24VDC. Tapi sebaiknya cukup menggunakan supply 4.2A dan 24V saja dengan daya keluaran 100W.

Jadi apabila kamu ingin power TPA3116D2 ini beroperasi aman, gunakan tegangan 24V dengan trafo 5A saja jangan diberi arus maksimal 26V atau trafo diatas 5A atau daya keluaran maksimum 120W. Tapi santai saja, output 120w adalah output maksimal ketika volume level mentok habis.

Harga Driver Class TPA 3116D 2x120W Stereo

Ohya, harga di toko online dari driver TPA 3116D 2x120W sekitar 110 ribuan saja. Ini mungkin bervariasi untuk tiap toko didaerah masing-masing.

Power Suply Untuk Driver TPA 3116D 2x120W

Power suply bisa mengunakan trafo biasa tapi sebaiknya dengan regulator agar arusnya stabil. Contoh rangkaian regulator sederhana yang sudah cukup memadai untuk driver TPA 3116D :

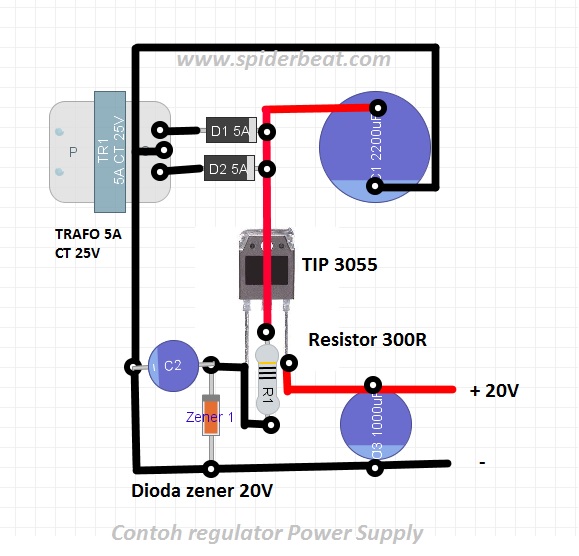

regulator untuk driver TPA 3116D

Daftar Komponen:

  • Elco C1 2200uf/25V – 4700uf/25v
  • Elco C2 100uf/25V
  • Elco C3 1000uf/25V
  • Dioda D1,D2 dioda silicon 5A
  • R1 300 ohm
  • Travo 5A CT 25V

Power supply bisa menggunakan charger laptop, yang arusnya dibawah 5A dengan tegangan 19V

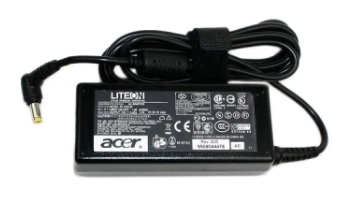

charger laptop untuk power supply amplifier

Power supply SMPS grill, yang banyak dijual dipasaran dengan tegangan keluaran antara 12-24V

ADAPTOR SMPS untuk amplifier

Apakah adaptor 12V yang kecil bisa? bisa saja kalau hanya sekedar bunyi. Akan tetapi adaptor yang disarankan adalah dengan arus  3-5A  dan dengan tegangan 20V dan bisa pakai maskimal 24V.

Cara Instalasi Driver Class D

Instalasi Driver TPA3116D sampai bisa berbunyi tidaklah begitu sulit, bahkan tak membutuhkan solder karena dalam modul/PCB dilengkapi dengan soket dan konektor artinya tinggal di tancapkan dan dibautkan saja.

driver class D cocok untuk pemula



Demikian tentang driver TPA 3116D 2x120W Class D yang direkomendasikan untuk pemula yang ingin merasakan driver class D untuk pertamakali. Juga cocok diaplikasikan untuk merakit audio rumahan yang harganya relatif murah, irit listrik, ukuran kecil, dan mudah dirakit.
