Perbedaan Rangkaian Seri Dan Paralel

Perbedaan Rangkaian Seri Dan Paralel – Dalam dunia elektronika dan listrik, rangkaian merupakan konsep penting yang membentuk dasar kerja berbagai komponen dan perangkat. Dua jenis rangkaian yang sering digunakan adalah rangkaian seri dan rangkaian paralel. Pada artikel ini, kita akan membahas perbedaan antara rangkaian seri dan paralel, serta melihat keunggulan dan kelemahan masing-masing.

Perbedaan Rangkaian Seri Dan Paralel, Pengertian, Kelebihan Keunggulan, Dan Aplikasi

Pengertian Rangkaian Seri dan Paralel

Rangkaian seri adalah rangkaian di mana komponen-komponen atau perangkat dipasang berturut-turut dalam satu jalur. Artinya, arus listrik mengalir melalui satu komponen setelah komponen lainnya. Sebagai contoh, jika kita menghubungkan tiga resistor dalam satu jalur, maka kita memiliki rangkaian seri.

Di sisi lain, rangkaian paralel adalah rangkaian di mana komponen-komponen atau perangkat dipasang sejajar dan saling terhubung di kedua ujungnya. Dalam rangkaian paralel, arus listrik terbagi di antara komponen-komponen tersebut. Sebagai contoh, jika kita menghubungkan tiga resistor di kedua ujungnya, maka kita memiliki rangkaian paralel.

Karakteristik dan Keunggulan Rangkaian Seri

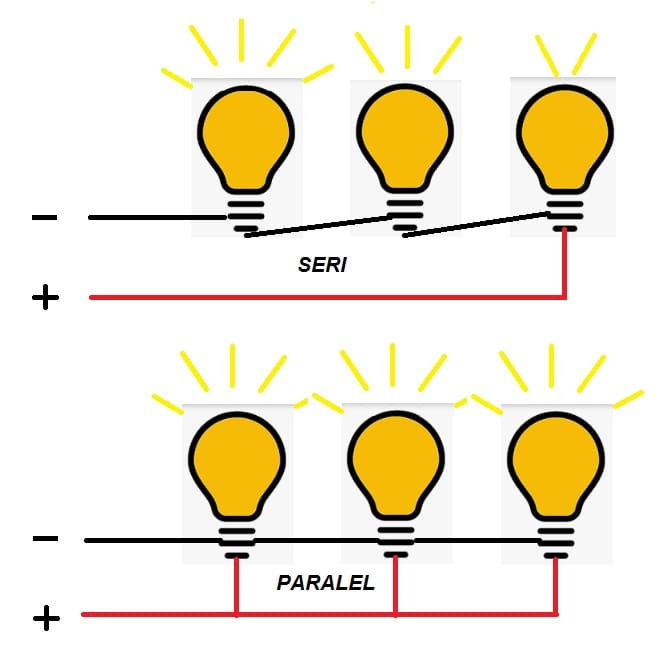

perbedaan rangkaian seri dan paralel

Rangkaian seri memiliki beberapa karakteristik yang penting. Pertama, arus listrik yang mengalir melalui setiap komponen dalam rangkaian seri adalah sama. Ini berarti jika satu komponen mengalami gangguan atau putus, maka arus pada seluruh rangkaian akan terganggu.

Keunggulan utama rangkaian seri adalah mudah untuk diimplementasikan dan memerlukan jumlah komponen yang lebih sedikit dibandingkan dengan rangkaian paralel. Selain itu, rangkaian seri juga cocok untuk aplikasi di mana kita ingin menjaga arus tetap konstan melalui semua komponen, seperti pada rangkaian lampu penerangan jalan.

Karakteristik dan Keunggulan Rangkaian Paralel

Rangkaian paralel juga memiliki karakteristik yang unik. Salah satu karakteristik pentingnya adalah tegangan yang sama diterapkan pada setiap komponen dalam rangkaian paralel. Ini berarti jika salah satu komponen dalam rangkaian paralel rusak, komponen lainnya masih dapat berfungsi dengan baik.

Keunggulan utama rangkaian paralel adalah ketika menggunakan resistor, resistansi total rangkaian akan lebih rendah daripada jika resistor tersebut dihubungkan dalam rangkaian seri. Hal ini berarti rangkaian paralel memiliki kapasitas yang lebih baik dalam mengalirkan arus listrik dan dapat memberikan daya yang lebih besar untuk perangkat yang membutuhkannya.

Perbedaan dalam Arus Listrik dan Tegangan

Salah satu perbedaan paling mencolok antara rangkaian seri dan paralel adalah cara arus listrik dan perilaku tegangan. Pada rangkaian seri, arus listrik memiliki nilai yang sama pada setiap komponen, tetapi tegangan akan terbagi di antara komponen-komponen tersebut. Artinya, tegangan total dalam rangkaian seri akan sama dengan jumlah tegangan pada masing-masing komponen.

Di sisi lain, pada rangkaian paralel, tegangan pada setiap komponen akan sama, tetapi arus listrik akan terbagi di antara komponen-komponen tersebut. Artinya, arus total dalam rangkaian paralel akan sama dengan jumlah arus pada masing-masing komponen.

Perbedaan dalam Resistansi dan Daya

Selain arus listrik dan tegangan, resistansi dan daya juga berperilaku berbeda dalam rangkaian seri dan paralel. Pada rangkaian seri, resistansi total adalah jumlah resistansi dari semua komponen yang terhubung dalam rangkaian tersebut. Ini berarti resistansi total dalam rangkaian seri akan selalu lebih tinggi daripada resistansi individual dari komponen-komponen tersebut.

Di sisi lain, pada rangkaian paralel, resistansi total dapat dihitung dengan menggunakan rumus yang berbeda. Resistansi total dalam rangkaian paralel dapat dihitung dengan membalikkan nilai resistansi individu dan menjumlahkannya. Dengan demikian, resistansi total dalam rangkaian paralel selalu lebih rendah daripada resistansi individual dari komponen-komponen tersebut.

Hal yang sama berlaku untuk daya dalam rangkaian seri dan paralel. Daya total dalam rangkaian seri dihitung dengan menjumlahkan daya individu dari setiap komponen, sedangkan dalam rangkaian paralel, daya total dihitung dengan menjumlahkan daya individu dari setiap komponen.

Dalam rangkaian seri, hambatan total (Rt) dapat dihitung dengan menjumlahkan semua hambatan individual dalam rangkaian. Rumusnya adalah:

Rtotal = R1 + R2 + R3 + … + Rn

Di mana Rt adalah hambatan total dalam rangkaian seri, R1, R2, R3, …, Rn adalah hambatan-hambatan individu dalam rangkaian.

Dalam rangkaian paralel, rumus untuk menghitung hambatan total (Rtotal) sedikit berbeda. Hambatan total dalam rangkaian paralel dapat dihitung dengan membalikkan jumlah reciprok (kebalikan) dari hambatan-hambatan individu dalam rangkaian, dan kemudian mengambil kebalikan dari hasil tersebut. Rumusnya adalah:

1/Rtotal = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn

Setelah mendapatkan jumlah reciprok (kebalikan) dari hambatan-hambatan individu, kita mengambil kebalikan dari hasil tersebut untuk mendapatkan hambatan total (Rtotal) dalam rangkaian paralel.

Baca Juga :  Power Amplifier 32W IC TDA2050 Skema Dan Layout PCB Bolong/ Perfboard

Penting untuk dicatat bahwa rumus ini berlaku hanya jika semua hambatan dalam rangkaian seri atau paralel memiliki nilai yang sama. Jika hambatan-hambatan individu memiliki nilai yang berbeda, maka rumus yang lebih kompleks harus digunakan untuk menghitung hambatan total.

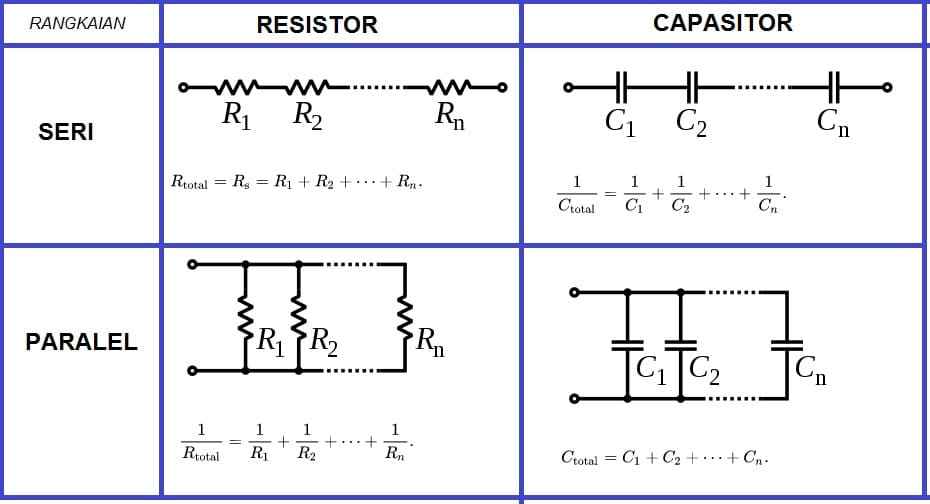

rangkaian seri dan paralel

Pengaturan Komponen Dan Arus listrik Dan Persamaannya

Rangkaian seri dan paralel memiliki perbedaan yang signifikan dalam pengaturan komponen dan aliran listrik, tetapi ada juga persamaan penting yang perlu diperhatikan. Berikut adalah beberapa persamaan antara rangkaian seri dan paralel:

Prinsip Hukum Ohm: Baik rangkaian seri maupun paralel mengikuti hukum Ohm, yang menyatakan bahwa arus listrik (I), tegangan (V), dan resistansi (R) saling terkait. Persamaan dasar hukum Ohm adalah V = I * R. Ini berlaku untuk setiap komponen dalam rangkaian, baik itu dalam rangkaian seri maupun paralel.

Penggunaan Komponen yang Sama: Dalam rangkaian seri dan paralel, komponen-komponen yang sama dapat digunakan. Misalnya, dalam rangkaian seri, resistor-resistor yang sama dapat dihubungkan secara berurutan, dan dalam rangkaian paralel, resistor-resistor yang sama dapat dihubungkan secara sejajar. Persamaan ini memungkinkan penggunaan komponen yang serupa dalam konstruksi rangkaian.

Hukum Kirchhoff: Hukum Kirchhoff, yang meliputi Hukum Arus Kirchhoff (Hukum I) dan Hukum Tegangan Kirchhoff (Hukum II), juga berlaku dalam rangkaian seri dan paralel. Hukum I menyatakan bahwa jumlah arus masuk ke simpul yang sama sama dengan jumlah arus keluar dari simpul tersebut. Hukum II menyatakan bahwa jumlah tegangan dalam loop tertutup dalam rangkaian adalah nol.

Penjumlahan Kapasitansi dan Induktansi: Dalam rangkaian paralel, kapasitor dan induktor dapat dihubungkan secara sejajar, sehingga kapasitansi total (Ctotal) dan induktansi total (Ltotal) dapat dihitung dengan menjumlahkan kapasitansi dan induktansi masing-masing komponen. Persamaan ini memungkinkan perhitungan kapasitansi dan induktansi keseluruhan dalam rangkaian paralel.

Hukum Daya: Rangkaian seri dan paralel juga mengikuti hukum daya yang sama. Hukum daya menyatakan bahwa daya (P) dalam sebuah rangkaian dapat dihitung dengan mengalikan tegangan (V) dengan arus (I). Persamaan daya adalah P = V * I. Ini berlaku baik dalam rangkaian seri maupun paralel.

Sebagai contoh rangkaian paralel pada sistem audio amplifier yang sangat penting untuk menghitung daya keluaran berdasarkan persamaan P=V*I.

Meskipun rangkaian seri dan paralel memiliki perbedaan dalam tata letak dan karakteristik arus listrik, persamaan-persamaan tersebut menunjukkan bahwa prinsip-prinsip dasar fisika listrik dan elektronika tetap berlaku dalam kedua jenis rangkaian tersebut. Dengan memahami persamaan-persamaan ini, kita dapat menerapkan prinsip-prinsip tersebut dalam merancang, menganalisis, dan memahami rangkaian seri dan paralel dengan lebih baik.

Contoh Praktis dan Penerapan Rangkaian Seri dan Paralel

Rangkaian seri dan paralel memiliki aplikasi praktis yang berbeda. Misalnya, rangkaian seri sering digunakan dalam sirkuit lampu taman, rangkaian lampu penerangan jalan, atau rangkaian dalam baterai untuk perangkat elektronik.

Di sisi lain, rangkaian paralel banyak digunakan dalam sirkuit rumah tangga, rangkaian listrik di rumah, atau dalam penggunaan sumber daya listrik yang berbeda seperti alat-alat elektronik yang dihubungkanke sumber listrik yang sama.

 Memilih Antara Rangkaian Seri dan Paralel: Pertimbangan dan Kondisi

Pemilihan antara rangkaian seri dan paralel tergantung pada kebutuhan dan tujuan aplikasi. Berikut adalah beberapa pertimbangan yang perlu dipertimbangkan:

Arus dan Tegangan: Jika Anda membutuhkan arus listrik yang konstan melalui setiap komponen, seperti pada rangkaian lampu penerangan jalan, rangkaian seri lebih sesuai. Namun, jika Anda menginginkan tegangan yang sama di setiap komponen, seperti pada rangkaian sirkuit rumah tangga, rangkaian paralel akan lebih cocok.

Resistansi dan Daya: Jika resistansi total yang rendah atau daya yang tinggi diperlukan, rangkaian paralel lebih disarankan. Namun, jika resistansi total yang tinggi atau daya yang rendah lebih diinginkan, rangkaian seri dapat digunakan.

Keandalan dan Kebutuhan Kompabilitas: Jika salah satu komponen rusak dalam rangkaian seri, maka seluruh rangkaian akan terganggu. Namun, pada rangkaian paralel, jika satu komponen rusak, komponen lainnya masih dapat berfungsi. Oleh karena itu, jika keandalan sangat penting, rangkaian paralel bisa menjadi pilihan yang lebih baik.

Kesimpulan: Kunci Memahami Rangkaian Seri dan Paralel

Mengerti perbedaan antara rangkaian seri dan paralel penting untuk memahami bagaimana arus listrik, tegangan, resistansi, dan daya bekerja dalam berbagai aplikasi. Rangkaian seri cocok untuk menjaga arus tetap konstan melalui setiap komponen, sedangkan rangkaian paralel memberikan tegangan yang sama di setiap komponen. Pemilihan antara kedua jenis rangkaian ini tergantung pada kebutuhan dan karakteristik aplikasi yang diinginkan. Dalam memilih antara rangkaian seri dan paralel, pertimbangkan faktor seperti arus, tegangan, resistansi, daya, keandalan, dan kompatibilitas komponen.

Memahami perbedaan ini akan membantu kita dalam merancang dan menerapkan rangkaian yang sesuai dengan kebutuhan kita. Apakah itu rangkaian seri atau paralel, kedua jenis rangkaian ini memiliki peran yang penting dalam dunia elektronika dan listrik.
