Cara Kerja Kapasitor: Mekanisme, Jenis, dan Penerapannya

Cara Kerja Kapasitor: Mekanisme, Jenis – Dalam dunia elektronika, kapasitor merupakan salah satu komponen yang penting dan sering digunakan. Kapasitor memiliki kemampuan untuk menyimpan dan melepaskan energi listrik secara cepat. Dalam artikel ini, kita akan menjelajahi dengan detail tentang cara kerja kapasitor, jenis-jenis kapasitor yang ada, dan penerapan yang luas dalam berbagai aplikasi elektronik. Siapkan diri Anda untuk memahami mekanisme kapasitor dengan jelas dan mendalam!

Mengupas Tuntas Cara Kerja Kapasitor: Mekanisme, Jenis, dan Penerapannya yang Luas

cara kerja kapasitor

I. Pengenalan ke Kapasitor

Kapasitor adalah komponen pasif dalam rangkaian elektronik yang dapat menyimpan dan melepaskan energi listrik dalam bentuk medan listrik. Kapasitor terdiri dari dua konduktor terpisah oleh bahan dielektrik. Konduktor tersebut disebut sebagai pelat kapasitor, sedangkan bahan dielektrik berada di antara pelat tersebut.

II. Mekanisme Kerja Kapasitor

A. Prinsip Dasar Kapasitor:
Kapasitor bekerja berdasarkan prinsip penyimpanan muatan listrik antara dua pelat yang terpisah oleh bahan dielektrik. Ketika tegangan diberikan ke kapasitor, muatan listrik tersimpan pada pelat-pelat tersebut, menciptakan medan listrik di sekitarnya.

B. Pengisian dan Pengosongan Kapasitor:
Proses pengisian kapasitor terjadi saat tegangan diberikan ke kapasitor, sedangkan proses pengosongan terjadi saat tegangan diputuskan. Selama pengisian, elektron bergerak dari sumber listrik ke pelat kapasitor, sementara saat pengosongan, elektron bergerak dari pelat kapasitor kembali ke sumber listrik.

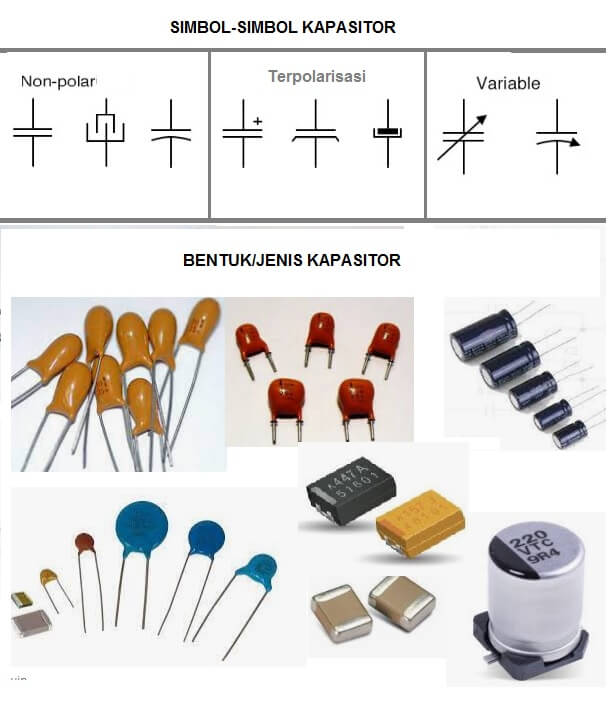

FUNSGI KAPASITOR DAN JENIS KAPASITOR

C. Persamaan Dasar Kapasitor:
Kapasitansi (C) merupakan ukuran kemampuan kapasitor untuk menyimpan muatan listrik. Persamaan dasar kapasitor adalah Q = C × V, di mana Q adalah muatan listrik, C adalah kapasitansi, dan V adalah tegangan yang diberikan.

Baca juga : Mengenal Jenis-jenis Dioda dan Pentingnya dalam Elektronika

III. Jenis-jenis Kapasitor

A. Kapasitor Elektrolitik:
Kapasitor elektrolitik menggunakan elektrolit cair sebagai bahan dielektrik. Jenis kapasitor ini memiliki kapasitansi yang tinggi dan digunakan dalam aplikasi yang membutuhkan penyimpanan energi yang besar, seperti power supply dan rangkaian audio.

B. Kapasitor Keramik:
Kapasitor keramik menggunakan bahan dielektrik keramik yang memiliki kapasitansi yang relatif tinggi. Hal ini memiliki ukuran yang kecil dan digunakan dalam berbagai aplikasi elektronik, seperti peralatan komunikasi, komputer, dan perangkat mobile.

C. Kapasitor Film Polipropilena:
Kapasitor film polipropilena menggunakan film polipropilena sebagai bahan dielektrik. Hal ini memiliki kestabilan yang baik dalam suhu tinggi dan digunakan dalam aplikasi seperti filter audio, pengendali motor, dan peralatan elektronik lainnya.

Baca Juga :  Perbedaan jenis Transistor Final Power, Jengkolan Sanken, Toshiba, Mjl, NJW, dan TIP

D. Kapasitor Tantung:
Kapasitor tantung menggunakan bahan elektrolit padat sebagai dielektrik dan memiliki kapasitansi yang tinggi. Hal ini digunakan dalam aplikasi yang membutuhkan kapasitansi besar dan kestabilan frekuensi, seperti pemancar radio dan rangkaian daya.

IV. Penerapan Kapasitor

A. Filter dan Penghalang:
Kapasitor digunakan dalam rangkaian filter untuk memisahkan sinyal frekuensi tinggi dari sinyal frekuensi rendah. Mereka juga digunakan sebagai penghalang (decoupling) untuk menghilangkan noise dan gangguan pada sebuah sirkuit elektronika.

B. Penguat dan Penyimpan Energi:
Kapasitor digunakan dalam aplikasi penguat (coupling) untuk memindahkan sinyal dari satu bagian rangkaian ke bagian lainnya. Selain itu, kapasitor juga digunakan sebagai penyimpan energi sementara dalam aplikasi seperti flash kamera, pemulihan energi pada kendaraan listrik, dan alat-alat elektronik lainnya.

C. Pengatur Waktu:
Kapasitor dapat digunakan sebagai elemen pengatur waktu dalam rangkaian seperti osilator dan timer. Mereka menyediakan timing yang terukur dalam aplikasi seperti jam, stopwatch, dan perangkat pengukur waktu lainnya.

D. Pengganti Baterai:
Kapasitor mampu menggantikan baterai dalam beberapa aplikasi kecil seperti jam tangan, mainan, atau sakelar jarak jauh. Mereka menyimpan dan melepaskan muatan dengan cepat dan dapat diisi ulang dengan mudah.

V. Kesimpulan

Kapasitor adalah komponen penting dalam dunia elektronika, menyediakan penyimpanan dan pelepasan energi listrik yang cepat. Dengan memahami cara kerja kapasitor dan mengetahui jenis-jenis kapasitor serta penerapannya yang luas, kita dapat memanfaatkannya dengan lebih efektif dalam berbagai aplikasi elektronik. Kapasitor digunakan dalam filter, penghalang, penguat, penyimpan energi, pengatur waktu, dan bahkan sebagai pengganti baterai dalam beberapa kasus.

Pemilihan kapasitor yang tepat untuk setiap aplikasi sangatlah penting. Faktor seperti kapasitansi, tegangan kerja, toleransi, faktor rugi, dan ukuran fisik harus dipertimbangkan sesuai dengan kebutuhan dan spesifikasi rangkaian.

Selain itu, penting juga untuk memperhatikan karakteristik pengisian dan pengosongan kapasitor, terutama dalam aplikasi yang membutuhkan respons yang cepat atau waktu penahanan yang akurat.

Dalam industri elektronika modern, kapasitor telah menjadi salah satu komponen utama yang mendukung perkembangan teknologi yang lebih canggih dan efisien. Perkembangan dalam desain dan produksi kapasitor terus berlanjut untuk meningkatkan kinerja, keandalan, dan efisiensi energi.

Dengan memahami cara kerja kapasitor, jenis-jenis, dan penerapan kapasitor dengan baik, kita dapat mengoptimalkan penggunaan kapasitor dalam proyek elektronik kita sendiri. Dalam dunia yang semakin terhubung dan berkelanjutan, kapasitor tetap menjadi komponen yang tak tergantikan dalam menghadirkan keajaiban elektronika yang canggih dan efisien.
