Ini Kegunaan SCR, Komponen Elektronika Daya Tinggi

Kegunaan SCR adalah untuk aplikasi daya yang umum dalam elektronika. Silicon Controlled Rectifier (SCR) atau Komponen Semikonduktor Kontrol Silikon, adalah salah satu komponen elektronika yang penting dalam berbagai aplikasi daya dan kontrol. SCR adalah sebuah switch semikonduktor yang dapat dikontrol, digunakan untuk mengendalikan aliran listrik pada rangkaian daya. Dalam artikel ini, kita akan menjelajahi SCR dengan lebih mendalam, mempelajari prinsip kerjanya, manfaatnya, serta berbagai aplikasi praktisnya. Mari kita mulai dengan memahami dasar-dasar SCR.

Mengenal Fungsi, Manfaat, Prinsip Kerja dan Aplikasi Praktis

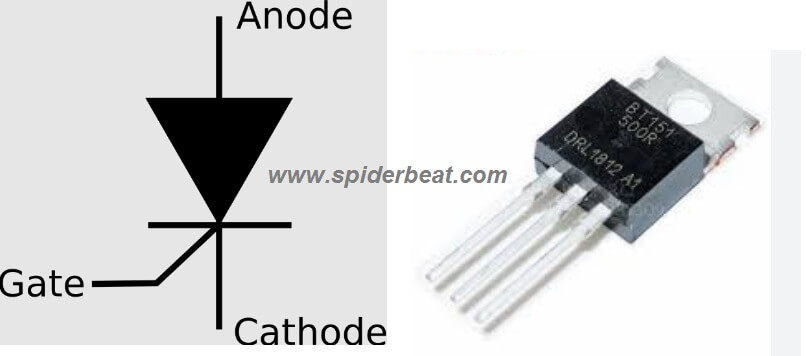

Kegunaan TRIAC dan Thyristor

Pengenalan dan Prinsip Kerja SCR

SCR adalah komponen semikonduktor tiga lapis yang terdiri dari anoda, katoda, dan gerbang (gate). Prinsip kerjanya didasarkan pada efek negatif bias pada junction p-n-p-n yang terbentuk antara katoda dan anoda. SCR dalam kondisi non-trigger memiliki hambatan tinggi antara katoda dan anoda sehingga tidak menghantarkan arus. Namun, setelah SCR diberikan pulsa arus gate yang cukup untuk mengaktifkannya, ia akan masuk ke mode trigger di mana sifatnya menjadi konduktif.

Kegunaan dan Fitur SCR

Salah satu keuntungan utama SCR adalah kemampuannya untuk mengontrol arus yang besar dalam rangkaian daya. SCR dapat menangani tegangan dan arus tinggi, membuatnya ideal untuk aplikasi daya yang melibatkan motor listrik, pengendali daya, dan pengendali suhu. Keandalan SCR juga layak dicatat, karena ia memiliki umur yang panjang dan daya tahan yang tinggi terhadap suhu tinggi. Selain itu, SCR juga dapat mempertahankan keadaan konduktif bahkan setelah sinyal gate dihentikan, menjadikannya ideal untuk pengendalian arus pulsa.

Apakah SCR sama dengan Thyristor?

Ya!, SCR (Silicon Controlled Rectifier) adalah salah satu jenis thyristor. Thyristor adalah istilah umum yang mencakup beberapa jenis saklar semikonduktor satu arah, dan SCR adalah salah satu jenis thyristor yang paling umum digunakan.

Thyristor adalah semikonduktor yang mengendalikan aliran arus hanya dalam satu arah (pemancaran positif tunggal). SCR, sebagai salah satu jenis thyristor, memiliki tiga terminal: anoda (A), katoda (K), dan gate (G). SCR biasanya digunakan dalam aplikasi pengendalian daya pada rangkaian DC (arus searah), di mana dapat dikendalikan dengan pemicu yang diterapkan pada terminal gate.

Dalam konteks umum, SCR sering kali digunakan secara sinonim dengan thyristor. Namun, penting untuk diingat bahwa ada berbagai jenis thyristor lainnya seperti TRIAC, DIAC, GTO (Gate Turn-Off Thyristor), dan lain sebagainya, yang memiliki karakteristik dan penggunaan yang sedikit berbeda.

Jadi, SCR adalah salah satu jenis thyristor yang khusus mengacu pada jenis saklar semikonduktor satu arah yang banyak digunakan dalam aplikasi pengendalian daya pada rangkaian DC.

Beberapa Contoh Type SCR yang populer

Ada beberapa contoh SCR yang banyak dijual di pasaran. Berikut ini beberapa contoh type SCR yang populer:

SCR 2P4M: SCR ini memiliki arus maksimum sekitar 2A dan tegangan maksimum sekitar 400V. SCR ini sering digunakan dalam aplikasi yang membutuhkan pengendalian daya kecil, seperti lampu pijar, pengendali motor kecil, dan pengendali suhu.

Baca Juga :  Perbedaan MOSFET vs. JFET, Dan Aplikasinya dalam Elektronika

SCR BT151: SCR ini memiliki arus maksimum sekitar 12A dan tegangan maksimum sekitar 600V. SCR ini cocok untuk digunakan dalam aplikasi seperti pengendalian daya motor listrik sedang, pemanas, dan pengendali kecepatan motor.

SCR BT169: SCR ini memiliki arus maksimum sekitar 0,8A dan tegangan maksimum sekitar 400V. SCR ini umumnya digunakan dalam aplikasi pengendalian daya rendah, seperti pengatur kecerahan lampu pijar, pengendali daya pemanas, dan pengendali suhu.

SCR MCR100: SCR ini memiliki arus maksimum sekitar 0,8A dan tegangan maksimum sekitar 600V. SCR ini sering digunakan dalam aplikasi yang membutuhkan pengendalian daya rendah hingga sedang, seperti pengendalian suhu, pengendalian kecepatan motor, dan pengendalian daya penerangan.

Perlu diingat bahwa pilihan SCR yang tepat tergantung pada kebutuhan spesifik aplikasi Anda. Sebaiknya melakukan penelitian lebih lanjut atau berkonsultasi dengan profesional elektronika sebelum memilih dan membeli SCR yang sesuai.

Baca juga : Cara Kerja Relay Dalam Sistem Elektronik Dan Pengertiannya

Aplikasi Praktis SCR

SCR memiliki beragam aplikasi dalam industri dan bidang lainnya. Salah satu contohnya adalah dalam kontrol daya motor listrik. SCR digunakan untuk mengatur kecepatan motor, tepatnya untuk mengontrol arus yang masuk ke motor dan mengatur kecepatannya. SCR juga sering digunakan dalam peralatan pemanas, seperti oven listrik dan pemanas induksi, karena kemampuannya untuk mengendalikan suhu dengan presisi tinggi.

Selain itu, SCR juga ditemukan dalam berbagai sumber daya listrik seperti baterai yang diisi ulang dan tenaga surya. SCR digunakan dalam rangkaian pengisian untuk mengatur arus masuk ke baterai, dan melindungi baterai dari arus yang berlebihan. Dalam aplikasi tenaga surya, SCR digunakan untuk mengendalikan daya yang dihasilkan oleh panel surya dan mengoptimalkan penggunaannya.

SCR juga digunakan dalam berbagai aplikasi dalam industri elektronik, seperti pengatur kecerahan lampu pijar, sistem pengisian baterai mobil listrik, sistem pengaturan suhu pada pendingin dan pemanas, serta dalam sistem pengisian daya pada peralatan telekomunikasi. Selain itu, SCR juga sering digunakan dalam pengendalian pembakaran dalam aplikasi seperti kompor induksi dan tungku untuk industri.

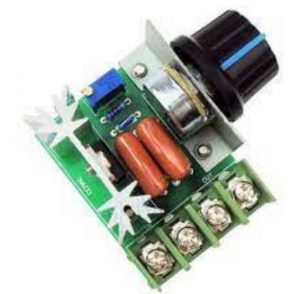

Contoh penggunaan SCR untuk mengatur kecepatan motor, kecerahan cahaya yaitu Dimmer AC :

Rangkaian Kit Dimmer AC

Selain industri, SCR juga menemukan aplikasi dalam bidang medis. Dalam peralatan medis seperti mesin pencitraan medis dan peralatan pemantau jantung, SCR digunakan untuk mengatur dan mengontrol daya yang diperlukan untuk operasi perangkat.

Baca juga : Fungsi Dioda, Jenis Dioda, Serta Karakteristik, Penggunaanya

Kesimpulan

SCR merupakan komponen elektronika yang sangat penting dalam aplikasi daya dan kontrol daya. Kegunaan utama dari SCR adalah kemampuan untuk mengontrol arus dan tegangan tinggi serta keandalannya yang tinggi. Dalam artikel ini, kita telah mempelajari prinsip kerja SCR, manfaatnya, dan berbagai aplikasi praktisnya. Mulai dari pengendalian kecepatan motor listrik hingga pengisian baterai, SCR memiliki peran yang penting dalam berbagai industri dan bidang. Dengan pemahaman yang lebih baik tentang SCR, kita dapat mengaplikasikannya dengan lebih efektif dalam desain dan pengembangan sistem elektronik yang kompleks.
