Cara Kerja Relay Dalam Sistem Elektronik Dan Pengertiannya

Dalam dunia elektronik, relay merupakan sebuah komponen penting yang digunakan untuk mengontrol sinyal listrik dan arus. Artikel ini akan menjelaskan tentang relay secara detail, termasuk pengertian, jenis-jenis relay, serta cara kerja relay dalam sistem elektronik.

Mengenal Relay Dalam Sistem Elektronik

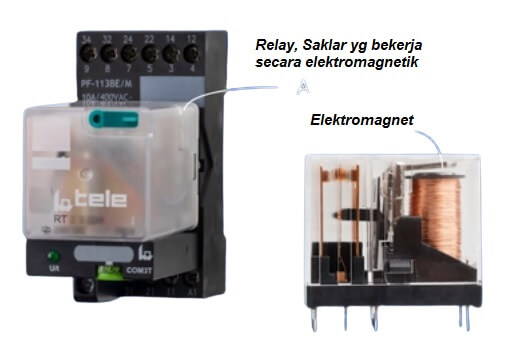

pengertian relay

I. Pengertian Relay

Relay adalah suatu saklar elektromagnetik yang berfungsi untuk mengendalikan aliran listrik dengan menggunakan sinyal listrik lainnya. Relay bekerja berdasarkan prinsip elektromagnetik, di mana adanya arus pada kumparan medan menghasilkan gaya magnet yang mempengaruhi kontak beralih. Ketika relay diaktifkan, kontak akan terhubung atau terputus, memungkinkan aliran listrik melalui sirkuit yang berbeda.

II. Jenis-Jenis Relay

Ada berbagai jenis relay yang digunakan dalam aplikasi elektronik, di antaranya:

  • Relay elektromagnetik: Jenis relay paling umum, mengandalkan medan elektromagnetik untuk menggerakkan kontaknya.
  • Relay termal: Biasanya digunakan dalam sistem proteksi suhu, dengan prinsip kerja berdasarkan perubahan panas yang mengubah posisi kontak.
  • Relay solid state: Menggunakan semikonduktor seperti transistor atau triac untuk mengendalikan aliran listrik, lebih tahan terhadap keausan.
  • Relay waktu: Memiliki fungsi waktu terintegrasi yang dapat digunakan untuk mengatur jeda waktu dalam sistem elektronik.
  • Relay latching: Relay ini dapat tetap dalam posisi terhubung atau terputus tanpa energi eksternal setelah beralih satu kali.

Baca juga : Teknologi Komputer Pertama Yang Menggunakan Transistor

III. Cara Kerja Relay

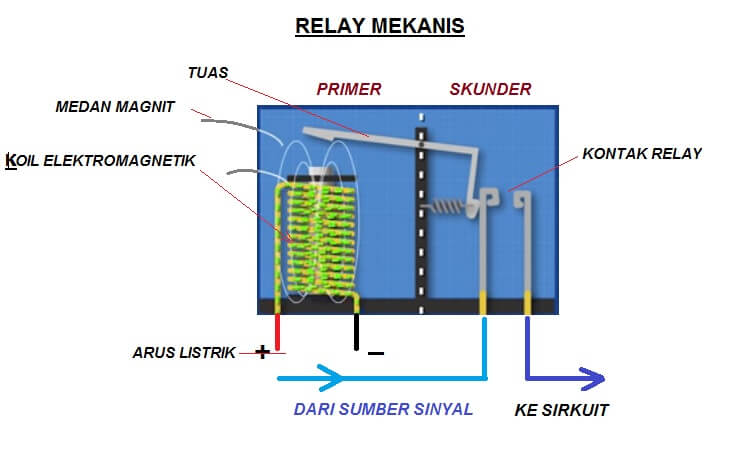

cara kerja relay

Cara kerja relay tergantung pada jenisnya, namun secara umum terdapat beberapa langkah yang dilalui dalam prosesnya:

Aktivasi: Ketika sinyal pengendali (misalnya sinyal listrik atau sinyal logika) diterapkan pada kumparan relay (primer), arus listrik mengalir melalui kumparan tersebut dan menciptakan medan magnet.=> Penggerakkan kontak: Medan magnet yang dihasilkan akan menarik bagian dalam relay, yang berakibat pada pergerakan kontak dari posisi semula (di bagian sekunder).=> Penghubungan atau pemutusan: Kontak relay yang terhubung (closed) akan membuka sirkuit yang lain, sedangkan kontak relay yang terputus (open) akan menghubungkan sirkuit yang lain.=> Penghentian arus listrik: Ketika sinyal pengendali dihentikan, arus listrik pada kumparan relay terputus, medan magnet menghilang, dan kontak relay kembali ke posisi awal.

Baca Juga :  Gelang Warna Toleransi Resistor Dan Pemahamannya

Kesimpulannya, Relay adalah komponen penting dalam sistem elektronik yang digunakan untuk mengendalikan aliran listrik melalui sinyal listrik lainnya. Diatas telah menjelaskan tentang pengertian relay, berbagai jenis relay yang umum digunakan, dan cara kerja relay dalam sistem elektronik.

IV. Kelebihan dan Kelemahan Relay

Meskipun relay memiliki banyak kelebihan, seperti daya tahan yang baik, kemampuan untuk mengendalikan beban berat, dan keandalan yang tinggi, namun relay juga memiliki beberapa kelemahan. Diantaranya adalah kecepatan respons yang terbatas, rentan terhadap debu dan kelembaban, serta membutuhkan daya untuk mengaktifkannya. Selain itu, karena menggunakan komponen mekanis, relay juga dapat mengalami keausan dan kegagalan mekanis seiring waktu.

V. Aplikasi Relay

Relay memiliki beragam aplikasi dalam sistem kelistrikan dan elektronik. Beberapa contoh penggunaan relay meliputi:

  • Otomatisasi industri: Relay digunakan dalam sistem kontrol otomatis untuk mengendalikan mesin, motor, dan peralatan industri lainnya.
  • Sistem proteksi: Relay termal dan relay waktu digunakan dalam sistem proteksi suhu, seperti pada mesin pabrik dan peralatan rumah tangga.
    Sistem listrik: Relay digunakan dalam sistem distribusi listrik, termasuk proteksi dari kelebihan arus dan hubung singkat.
  • Otomotif: Relay digunakan dalam sistem elektronik kendaraan, seperti pengendalian lampu, klakson, dan motor kipas, motor starter dll.
  • Komunikasi: Relay digunakan dalam switch telepon, pemancar radio, dan peralatan komunikasi lainnya untuk mengarahkan sinyal dan mengendalikan aliran listrik.

VI. Perkembangan Terbaru

Dalam beberapa tahun terakhir, perkembangan teknologi relay terus berkembang. Munculnya relay solid state semakin populer karena keandalannya dan kecepatan respons yang tinggi. Selain itu, integrasi relay dengan teknologi cerdas seperti Internet of Things (IoT) memberikan kemungkinan pengendalian jarak jauh dan otomatisasi yang lebih tinggi. Penggunaan relay dalam kendaraan listrik dan energi terbarukan juga semakin meningkat, di mana relay berperan penting dalam mengatur aliran listrik yang kompleks.

Kesimpulan

Demikian tentang cara kerja relay, pengertian, jenis relay aplikasi, dan kelemahannya. Relay merupakan komponen vital dalam sistem elektronik yang digunakan untuk mengendalikan aliran listrik dengan sinyal listrik lainnya. Meskipun memiliki kelebihan dan kelemahan, relay tetap menjadi pilihan utama dalam berbagai aplikasi elektronik, dari industri hingga kendaraan. Dengan perkembangan teknologi terbaru, relay terus mengalami peningkatan kinerja dan integrasi yang lebih canggih.
