Penjelasan Mengenai Rangkaian Listrik Paralel

Dalam dunia listrik, rangkaian listrik paralel adalah salah satu jenis rangkaian yang sering digunakan. Dalam artikel ini, kita akan membahas secara mendalam tentang rangkaian listrik paralel, mulai dari konsep dasar hingga keuntungan penggunaannya dalam sistem listrik. Mari kita jelajahi cara kerja rangkaian paralel, mengapa penting untuk memahaminya, serta aplikasi praktisnya dalam berbagai konteks listrik.

Penjelasan Menarik Tentang Rangkaian Listrik Paralel Dan Keuntungannya

Konsep Dasar Rangkaian Paralel

keuntungan rangkaian listrik paralel

Rangkaian paralel adalah jenis rangkaian di mana komponen listrik atau beban terhubung secara paralel dengan sumber tegangan atau sumber daya listrik utama. Dalam rangkaian paralel, setiap beban terhubung langsung ke sumber tegangan dan memiliki potensial yang sama. Ini berarti bahwa arus dapat mengalir melalui setiap beban secara independen, tetapi tegangan yang diberikan ke setiap beban tetap konstan.

Baca juga : Perbedaan Rangkaian Seri Dan Paralel

Cara Kerja Rangkaian Paralel

Tegangan Konstan:
Dalam rangkaian paralel, tegangan yang diberikan oleh sumber daya listrik tetap konstan di semua beban.
Hal ini terjadi karena setiap beban memiliki jalur langsung ke sumber tegangan, sehingga tegangan yang diterima oleh setiap beban tidak dipengaruhi oleh beban lainnya.
Arus Berbeda:
Salah satu fitur utama rangkaian paralel adalah bahwa arus dapat mengalir melalui setiap beban secara independen.
Beban-beban dalam rangkaian paralel dapat memiliki resistansi atau kebutuhan daya yang berbeda, dan setiap beban akan menerima arus sesuai dengan resistansinya sendiri.
Total Tahanan:
Total tahanan dalam rangkaian paralel dihitung dengan menggunakan rumus kebalikan dari total tahanan dalam rangkaian seri.
Semakin banyak beban yang terhubung secara paralel, semakin rendah total tahanan rangkaian.

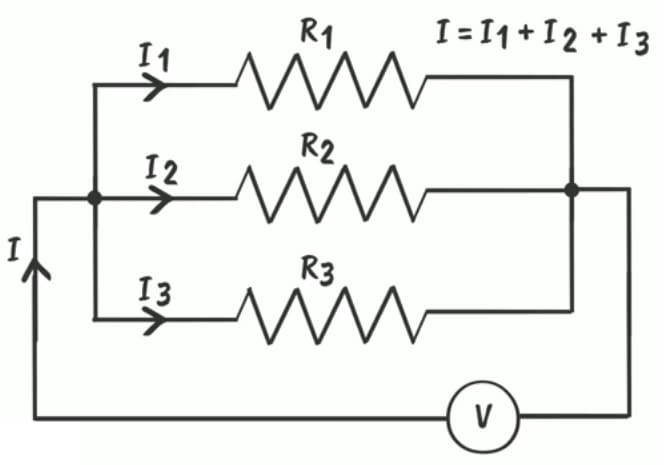

Rumus Rangkaian Paralel:

penjelasan rangkaian paralel
Rumus dasar untuk menghitung Tahanan total(Rtotal) dalam rangkaian paralel adalah kebalikan dari jumlah kebalikan tahanan individu dalam rangkaian. Dengan kata lain, rumusnya adalah:

1/RTotal = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn

di mana RTotal adalah total tahanan dalam rangkaian paralel, dan R1, R2, R3, …, Rn adalah tahanan individu dari setiap komponen dalam rangkaian paralel.

Contoh Menghitung Beban R total Rangkaian Paralel:

Misalkan kita memiliki rangkaian paralel dengan dua resistor yang terhubung secara paralel dengan sumber tegangan V. Resistansi resistor pertama adalah R1 dan resistansi resistor kedua adalah R2.

Dalam hal ini, rumus untuk menghitung total tahanan rangkaian paralel adalah:

1/RTotal = 1/R1 + 1/R2

Misalnya, jika R1 adalah 4 ohm dan R2 adalah 6 ohm, maka:

1/RTotal = 1/4 + 1/6

Kita dapat menyelesaikan persamaan ini untuk mendapatkan nilai RTotal:

1/RTotal = (6 + 4) / (4 * 6) = 10 / 24

Invers dari 10/24 adalah 24/10 atau 2.4/1, yang berarti RTotal adalah 2.4 ohm.

Dengan demikian, total tahanan rangkaian paralel ini adalah 2.4 ohm.

Dalam contoh ini, total tahanan rangkaian paralel lebih rendah daripada resistansi individu karena arus dapat mengalir melalui dua jalur yang berbeda dalam rangkaian. Ini menyebabkan pembagian arus antara resistor dan menghasilkan total tahanan yang lebih rendah dibandingkan dengan resistansi individu.

Rumus ini dapat diterapkan pada rangkaian paralel dengan lebih dari dua resistor. Anda hanya perlu menambahkan kebalikan tahanan individu untuk mendapatkan jumlah kebalikan total tahanan dalam rangkaian paralel.

Rumus Konsumsi Daya dalam Rangkaian Paralel:
Untuk menghitung konsumsi daya total dalam rangkaian paralel, kita menggunakan rumus:

P_total = P_1 + P_2 + P_3 + … + P_n

di mana P_total adalah konsumsi daya total dalam rangkaian paralel, dan P_1, P_2, P_3, …, P_n adalah konsumsi daya individu dari setiap komponen dalam rangkaian paralel.

Baca Juga :  Dioda Foto, Pengertian, Prinsip Kerja, Jenis-jenis Dan Penggunaan

Rumus untuk menghitung konsumsi daya Rangkaian paralel

Rumus P = V^2 / R

di mana P adalah konsumsi daya (dalam watt), V adalah tegangan yang diberikan (dalam volt), dan R adalah tahanan komponen (dalam ohm).

Contoh Rangkaian Paralel:
Misalkan kita memiliki rangkaian paralel dengan dua resistor yang terhubung secara paralel dengan sumber tegangan V. Resistansi resistor pertama adalah R1 dan resistansi resistor kedua adalah R2. Kita ingin menghitung konsumsi daya total dalam rangkaian paralel.

Dalam contoh ini, kita perlu menghitung konsumsi daya individu pada setiap resistor terlebih dahulu menggunakan rumus:

P1 = V^2 / R1
P2 = V^2 / R2

Misalnya, jika tegangan yang diberikan V adalah 12 volt, dan resistansi R1 adalah 4 ohm, sedangkan resistansi R2 adalah 6 ohm, maka:

P1 = 12^2 / 4 = 144 / 4 = 36 watt
P2 = 12^2 / 6 = 144 / 6 = 24 watt

Setelah menghitung konsumsi daya individu pada setiap resistor, kita dapat menjumlahkannya untuk mendapatkan konsumsi daya total dalam rangkaian paralel:

P_total = P1 + P2 = 36 + 24 = 60 watt

Dalam contohdiatas, konsumsi daya total dalam rangkaian paralel adalah 60 watt. Hal ini menunjukkan bahwa total daya yang dikonsumsi oleh kedua resistor tersebut saat terhubung secara paralel adalah jumlah dari daya individu dari masing-masing resistor.

Rumus konsumsi daya dalam rangkaian paralel ini berlaku untuk rangkaian dengan lebih dari dua resistor juga. Anda hanya perlu menambahkan konsumsi daya individu dari setiap komponen untuk mendapatkan konsumsi daya total dalam rangkaian paralel.

Keuntungan Rangkaian Paralel

Baca juga : Cara memasang saklar lampu dan stop kontak 2 atau 3 kabel

Keandalan Operasi:
Rangkaian paralel menawarkan keandalan operasi yang lebih tinggi karena jika salah satu beban mengalami kegagalan atau terputus, beban lainnya masih dapat berfungsi dengan baik. Ini merupakan keuntungan penting rangkaian paralel dalam sistem listrik yang kritis atau berhubungan dengan keamanan, seperti penerangan darurat atau sistem kelistrikan rumah tangga.
Kemudahan Pemasangan dan Perawatan:
Rangkaian paralel memungkinkan pemasangan dan perawatan yang lebih mudah karena setiap beban dapat dihubungkan atau diperiksa secara independen. Hal ini memungkinkan kemudahan dalam memperbaiki atau mengganti komponen tanpa memengaruhi operasi beban lainnya dalam rangkaian.
Pembagian Beban dan Pengaturan Daya:
Rangkaian paralel memungkinkan pembagian beban yang efisien di antara komponen-komponen yang terhubung.
Ini memungkinkan pengaturan daya yang lebih baik, terutama ketika beberapa beban membutuhkan daya yang berbeda dalam sistem listrik.

Aplikasi Rangkaian Paralel

Sistem Penerangan:
Rangkaian paralel sering digunakan dalam sistem penerangan, di mana setiap lampu terhubung secara paralel dengan sumber daya listrik. Ini memungkinkan setiap lampu untuk beroperasi secara independen dan meminimalkan gangguan jika satu lampu mengalami kerusakan atau kegagalan.
Outlet Listrik dalam Rumah:
Soket listrik dalam rumah terhubung secara paralel dengan panel listrik utama. Setiap soket dapat digunakan secara independen tanpa memengaruhi operasi soket lainnya.
Rangkaian Elektronik:
Banyak rangkaian elektronik, seperti rangkaian audio atau sistem komputer, menggunakan rangkaian paralel untuk mengatur daya yang tepat ke setiap komponen.

Kesimpulan

Rangkaian paralel merupakan elemen penting dalam dunia listrik yang menghubungkan beban secara paralel dengan sumber daya listrik. Dengan tegangan yang konstan dan arus yang dapat mengalir secara independen melalui setiap beban, rangkaian paralel menawarkan keuntungan yang signifikan dalam hal keandalan, kemudahan pemasangan, dan pengaturan daya yang fleksibel. Dalam berbagai aplikasi, mulai dari sistem penerangan hingga rangkaian elektronik, rangkaian paralel memberikan solusi yang efisien dan handal dalam mengatur aliran listrik.
