Fungsi Optocoupler, Cara Kerja dan Aplikasi Dalam Elektronika

Optocoupler, juga dikenal sebagai fotokopler, adalah satu jenis komponen elektronik yang berperan penting dalam memisahkan sirkuit listrik yang satu dari yang lain. Dalam artikel ini, kita akan menjelajahi pengertian, fungsi, keunggulan, dan penggunaan optocoupler. Optocoupler telah menjadi bagian tak terpisahkan dari banyak aplikasi elektronik modern, seperti pengendali daya, pengendali motor, sistem pengukuran, dan banyak lagi. Mari kita pelajari lebih dalam tentang perangkat ini yang sering kali diabaikan, tetapi memiliki peran yang sangat penting dalam menjaga keandalan dan keamanan sistem elektronik.

Optocoupler, Fungsi, Cara Kerja dan Kegunaannya Dalam Sirkuit  Elektronika

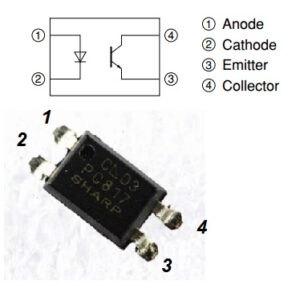

FUNGSI optocouplerPengertian Optocoupler

Optocoupler adalah sebuah perangkat semikonduktor yang menggabungkan sebuah LED inframerah (IR) dengan sebuah fotodioda atau fototransistor dalam sebuah paket tunggal atau terpisah. Konsep utama di balik optocoupler adalah isolasi galvanik, yang memungkinkan pemisahan listrik antara dua sirkuit yang terhubung melalui optocoupler. Dalam konfigurasi umum, sirkuit pemancar (sumber) dan sirkuit penerima (beban) terisolasi sepenuhnya satu sama lain dan hanya terhubung melalui cahaya yang dihasilkan oleh LED inframerah dan diterima oleh fotodioda atau fototransistor.

Fungsi dan Kegunaan Optocoupler

Optocoupler memiliki beberapa fungsi dan manfaat yang sangat penting dalam sistem elektronik, diantaranya yang umum sbb:

  • Isolasi Galvanik: Optocoupler menyediakan isolasi galvanik antara sirkuit pemancar dan sirkuit penerima. Ini membantu melindungi sirkuit sensitif dari noise listrik, lonjakan tegangan, atau gangguan elektromagnetik yang mungkin terjadi di sirkuit pemancar.
  • Pemisahan Ground (Referensi Ground): Dalam beberapa aplikasi, seperti sistem yang memiliki ground yang berbeda, optocoupler digunakan untuk memisahkan dua sistem yang memiliki ground yang berbeda. Ini mencegah terjadinya loop ground yang dapat mengganggu performa dan keandalan sistem.
  • Proteksi Terhadap Overvoltage: Optocoupler dapat memberikan perlindungan terhadap lonjakan tegangan atau overvoltage pada sirkuit pemancar. Jika tegangan input melebihi batas yang ditentukan, LED akan terbakar, melindungi sirkuit penerima dari kerusakan.
  • Kontrol Daya: Optocoupler digunakan dalam pengendalian daya untuk mengisolasi sinyal kontrol rendah atau logika digital dari sirkuit daya tinggi, seperti pengendali motor atau sistem relay. Ini memungkinkan pengendalian yang lebih aman dan andal.
  • Pengukuran dan Pemantauan: Optocoupler digunakan dalam sistem pengukuran dan pemantauan untuk mengirimkan sinyal analog atau digital dari sensor ke perangkat pengukuran atau kontrol. Isolasi galvanik memastikan keakuratan dan keandalan pengukuran.
Baca Juga :  Skema Charger Aki Mobil Cepat Mengisi 35-70 Ampere

Penggunaan Optocoupler dalam Aplikasi Elektronik

  • Optocoupler memiliki berbagai penggunaan dalam berbagai aplikasi elektronik. Beberapa contoh penggunaan optocoupler adalah sebagai berikut:
  • Pengontrol Motor: Dalam sistem pengendalian motor, optocoupler digunakan untuk mengisolasi sinyal kontrol rendah dari daya tinggi yang digunakan oleh motor. Hal ini membantu melindungi mikrokontroler atau logika kontrol dari tegangan atau arus yang tinggi.
  • Pengontrol Daya (Power Control): Optocoupler digunakan dalam pengendali daya untuk mengisolasi sinyal kontrol dari tegangan daya tinggi. Ini digunakan dalam sistem pengendalian penerangan, sistem pengendalian aliran daya, dan lainnya.
  • Komunikasi Serial: Optocoupler digunakan dalam komunikasi serial, seperti RS-232 atau RS-485, untuk mengisolasi sinyal komunikasi antara perangkat pengirim dan penerima. Ini membantu melindungi perangkat dari lonjakan tegangan atau gangguan elektromagnetik yang dapat merusak sirkuit komunikasi.
  • Inverter dan Konverter Daya: Optocoupler digunakan dalam inverter dan konverter untuk mengisolasi sirkuit kontrol dan sirkuit daya. Ini memungkinkan pengendalian yang aman dan andal dari aliran daya yang tinggi.
  • Sistem Keamanan dan Pengamanan: Optocoupler digunakan dalam sistem keamanan dan pengamanan, seperti alarm, detektor gerak, dan sistem kendali akses, untuk mengisolasi sirkuit sensitif dari sirkuit tingkat tinggi yang terhubung dengan peralatan keamanan.

Contoh aplikasi umum optocoupler yang paling sering adalah pada power supply jenis SMPS sebagai pengontrol tegangan unuk mencegah drop atau lonjakan daya pada pesawat Televisi, komputer, dan lain-lain. Yaitu dengan cara menggunakan sistim feedback antara blok HOT dan COLD, namun tetap terpisah sehingga tetap aman digunakan.

Baca Juga : Ini Kegunaan SCR, Komponen Elektronika Daya Tinggi

Kesimpulan

Optocoupler adalah komponen elektronik yang penting dalam memisahkan sirkuit listrik yang satu dari yang lain. Dengan menggabungkan LED inframerah dengan fotodioda atau fototransistor, optocoupler menyediakan isolasi galvanik yang penting dalam berbagai aplikasi elektronik. Optocoupler digunakan untuk melindungi sirkuit sensitif dari noise listrik, lonjakan tegangan, atau gangguan elektromagnetik, serta memungkinkan pengendalian daya yang aman dan andal. Dalam aplikasi yang beragam seperti pengendali motor, pengendali daya, komunikasi serial, inverter dan konverter daya, serta sistem keamanan, optocoupler membantu meningkatkan keandalan, keamanan, dan performa sistem elektronik. Dengan memahami keunggulan dan penggunaan optocoupler, para desainer dan teknisi dapat memanfaatkan potensi penuh perangkat ini dalam membangun sistem elektronik yang handal.
