Fungsi Potensiometer, Cara Kerja, dan Aplikasinya

Dalam dunia elektronik, terdapat berbagai komponen penting yang digunakan untuk mengatur aliran arus listrik dan mengontrol kinerja perangkat elektronik. Salah satu komponen tersebut adalah potensiometer. Dalam artikel ini, kita akan menjelajahi potensiometer secara mendalam, mulai dari pengenalan hingga aplikasi praktisnya dalam berbagai bidang elektronik. Mari kita mulai!

Mengenal Fungsi Potensiometer, Cara kerja, konstruksi dan aplikasinya

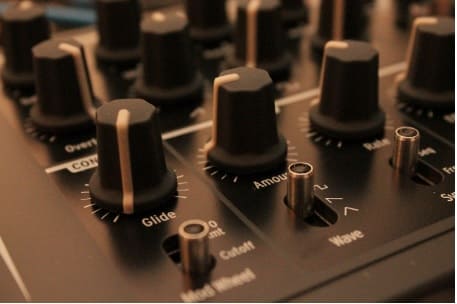

fungsi potensiometer

Apa Itu Potensiometer?

Potensiometer adalah jenis resistor variabel yang digunakan untuk mengatur atau membagi tegangan. Potensiometer ini memiliki tiga terminal, yaitu terminal input, terminal output, dan terminal gerak (wiper). Terminal input dan output terhubung secara seri, sementara terminal gerak dapat digerakkan untuk mengatur nilai resistansi dan mengubah tegangan yang dihasilkan.

Fungsi Potensiometer

Potensiometer memiliki beberapa fungsi yang sangat penting dalam dunia elektronik. Berikut adalah beberapa di antaranya:

Pengatur Volume dan Kecerahan

Salah satu aplikasi paling umum dari potensiometer adalah sebagai pengatur volume pada perangkat audio, seperti amplifier atau speaker. Dengan memutar potensiometer, kita dapat mengatur level suara yang dihasilkan sesuai dengan preferensi kita. Potensiometer juga digunakan sebagai pengatur kecerahan pada layar monitor atau perangkat pencahayaan, memungkinkan kita untuk menyesuaikan tingkat kecerahan yang diinginkan.

Pengatur Posisi dan Kecepatan Motor

Dalam sistem kendali motor listrik, potensiometer sering digunakan untuk mengatur posisi dan kecepatan motor. Dengan menghubungkan potensiometer ke poros motor, kita dapat mengontrol gerakan dan kecepatan motor dengan presisi tinggi. Hal ini membuat potensiometer menjadi komponen kunci dalam industri otomasi dan robotika.

Kontrol Suhu

Dalam aplikasi yang membutuhkan kontrol suhu yang akurat, potensiometer dapat digunakan sebagai pengatur suhu. Ketika potensiometer dihubungkan ke suatu elemen pemanas atau pengatur suhu, kita dapat mengubah resistansi potensiometer untuk mengatur suhu yang dihasilkan. Contohnya adalah pada oven atau pemanas air, di mana potensiometer digunakan untuk mengatur suhu yang diinginkan.

Cara Kerja Potensiometer

Potensiometer bekerja berdasarkan prinsip perubahan resistansi pada elemen resistifnya. Ketika terminal gerak (wiper) pada potensiometer diputar atau digeser, nilai resistansi diubah, yang pada gilirannya menghasilkan perubahan tegangan atau arus yang melewatinya. Berikut ini adalah penjelasan lebih detail tentang cara kerja potensiometer:

Konstruksi Potensiometer

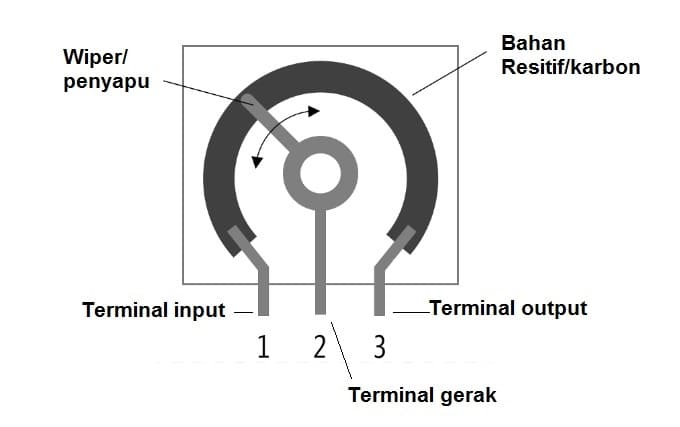

Cara kerja potensiometer

Potensiometer terdiri dari tiga terminal utama, yaitu terminal input, terminal output, dan terminal gerak (wiper). Terminal input dan output terhubung secara seri dengan elemen resistif yang terdapat di dalam potensiometer. Elemen resistif ini bisa berbentuk kawat logam, karbon, atau bahan konduktif lainnya. Terminal gerak adalah titik di mana wiper berada dan bisa digerakkan untuk mengubah posisinya pada elemen resistif.

Variasi Resistansi

Perubahan resistansi pada potensiometer terjadi ketika terminal gerak dipindahkan. Pada potensiometer linier, pergerakan wiper sejalan dengan perubahan resistansi, sedangkan pada potensiometer logaritmik, perubahan resistansi tidak linier.

Pada potensiometer linier, jika wiper ditarik ke arah terminal input, panjang jalur resistif yang dilalui oleh arus akan semakin pendek, sehingga resistansi totalnya berkurang. Sebaliknya, jika wiper dipindahkan ke arah terminal output, panjang jalur resistif yang dilalui arus akan semakin panjang, sehingga resistansi totalnya meningkat.

Pada potensiometer logaritmik, perubahan resistansi lebih sensitif pada bagian awal putaran. Dengan memutar wiper dalam arah jarum jam, perubahan resistansi awalnya lebih signifikan, dan kemudian perubahan tersebut menjadi lebih lambat seiring dengan meningkatnya pergerakan wiper.

Dampak pada Tegangan dan Arus

Perubahan resistansi pada potensiometer berdampak langsung pada tegangan atau arus yang melewatinya. Ketika potensiometer digunakan sebagai pembagi tegangan, perubahan resistansi akan mengubah perbandingan tegangan antara terminal output dan input.

Misalnya, jika potensiometer diatur pada titik tengahnya, tegangan output akan sama dengan setengah tegangan input. Namun, jika wiper dipindahkan lebih dekat ke terminal input, tegangan output akan menjadi lebih rendah dari setengah tegangan input. Sebaliknya, jika wiper dipindahkan lebih dekat ke terminal output, tegangan output akan lebih tinggi dari setengah tegangan input.

Baca Juga :  Cara Memasang Saklar By-pass 3PDT Foot Switch, Jek, & LED Efek Gitar

Selain itu, pada potensiometer yang digunakan sebagai pengatur volume, perubahan resistansi akan mengubah level atau amplitudo sinyal audio yang diteruskan ke speaker atau perangkat penerima suara lainnya. Semakin besar resistansi pada potensiometer, semakin kecil amplitudo suara yang dihasilkan.

Penggunaan Terminal Gerak (Wiper)

Terminal gerak (wiper) pada potensiometer berperan penting dalam mengubah resistansi dan mengatur tegangan atau arus yang dihasilkan. Pada sebagian besar potensiometer, terminal gerak berbentuk papan sirkuit yang dapat digeser menggunakan poros atau tombol yang terhubung ke bagian luar potensiometer.

Dengan menggerakkan terminal gerak, resistansi potensiometer akan berubah, sehingga nilai tegangan atau arus pada terminal output akan mengikuti perubahan tersebut. Terminal gerak ini memberikan fleksibilitas dalam mengatur nilai resistansi secara manual sesuai dengan kebutuhan aplikasi.

Potensiometer bekerja berdasarkan perubahan resistansi pada elemen resistifnya ketika terminal gerak dipindahkan. Perubahan resistansi tersebut mempengaruhi tegangan atau arus yang melewatinya, dan ini memungkinkan penggunaan potensiometer sebagai pengatur volume, pengatur posisi motor, pengatur suhu, dan dalam berbagai aplikasi elektronik lainnya. Dengan memahami cara kerja potensiometer, kita dapat menggunakan komponen ini dengan tepat sesuai kebutuhan kita dalam proyek elektronik.

Jenis-jenis Potensiometer

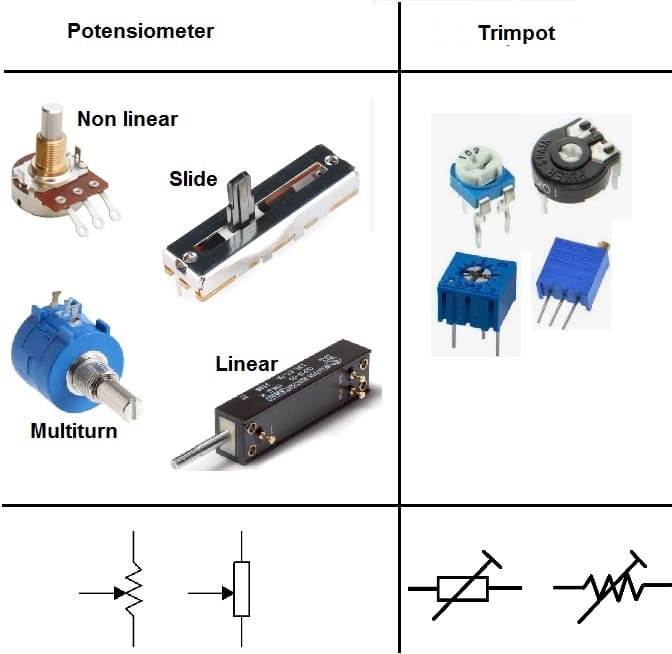

jenis jenis potensiometer

Ada beberapa jenis potensiometer yang umum digunakan dalam elektronik. Berikut adalah beberapa di antaranya:

Potensiometer Linear

Potensiometer linear adalah jenis potensiometer yang mempunyai perubahan resistansi yang sejalan dengan pergerakan terminal geraknya. Ini berarti perubahan tegangan output sebanding dengan perubahan posisi wiper pada potensiometer. Potensiometer linear umum digunakan dalam pengatur volume dan kecerahan.

Potensiometer Logaritmik

Potensiometer logaritmik (juga dikenal sebagai potensiometer audio) adalah jenis potensiometer yang memiliki karakteristik logaritmik dalam perubahan resistansinya. Hal ini membuat perubahan tegangan output menjadi non-linear, dengan perubahan yang lebih besar pada bagian awal putaran. Potensiometer logaritmik sering digunakan dalam aplikasi audio, di mana perubahan volume lebih merata pada rentang suara yang lebih luas.

Potensiometer Multiturn

Potensiometer multiturn memiliki desain yang memungkinkan putaran wiper melebihi satu putaran penuh. Dalam potensiometer ini, wiper dapat berputar beberapa kali untuk mengubah nilai resistansi secara lebih presisi. Potensiometer multiturn digunakan dalam aplikasi yang membutuhkan penyetelan atau kontrol yang sangat akurat, seperti instrumen pengukur laboratorium dan peralatan pengaturan presisi.

Potensiometer Trimpot

Potensiometer trimpot, juga dikenal sebagai potensiometer trimming atau potensiometer preset, adalah potensiometer kecil yang digunakan untuk penyetelan atau kalibrasi satu kali. Potensiometer trimpot biasanya dipasang langsung pada papan sirkuit dan digunakan untuk menyesuaikan parameter tertentu dalam suatu perangkat elektronik. Setelah penyetelan awal dilakukan, potensiometer trimpot jarang diubah. Potensiometer trimpot biasanya menggunakan alat khusus, seperti obeng kecil, untuk mengatur posisi wiper.

Potensiometer Slide

Potensiometer slide memiliki desain fisik yang memungkinkan wiper bergerak secara horizontal atau vertikal melalui jalur resistif. Potensiometer slide sering digunakan dalam aplikasi yang membutuhkan pengaturan posisi linier, seperti pengatur suhu pada oven atau pengatur volume pada sistem audio mobil. Potensiometer slide dapat dengan mudah digerakkan dengan tangan atau menggunakan kontrol geser.

Baca juga : Cara Pasang Potensiometer Untuk Volume Amplifier, Tone Control Dll

Aplikasi Potensiometer Dalam Kehidupan sehari-hari

Potensiometer digunakan dalam berbagai aplikasi di kehidupan sehari-hari dan industri. Berikut adalah beberapa contoh penggunaannya:

Industri Musik

Potensiometer adalah komponen kunci dalam gitar dan instrumen musik lainnya. Potensiometer digunakan sebagai pengatur volume dan tone pada gitar elektrik, memungkinkan pemain untuk mengendalikan suara yang dihasilkan dengan presisi.

Elektronik Konsumen

Potensiometer digunakan dalam perangkat elektronik konsumen, seperti televisi, radio, dan perangkat audio portabel. Dalam perangkat ini, potensiometer digunakan sebagai pengatur volume, kecerahan, dan kontras layar.

Elektronik Industri

Dalam industri elektronik, potensiometer digunakan dalam aplikasi yang melibatkan kontrol motor, kontrol suhu, dan pengaturan posisi. Potensiometer memungkinkan sistem otomasi dan kontrol industri untuk bekerja dengan presisi tinggi.

Kesimpulan

Potensiometer adalah komponen elektronik yang penting dan serbaguna. Dari pengatur volume hingga kontrol suhu, potensiometer memiliki berbagai aplikasi yang beragam dalam dunia elektronik. Dengan pemahaman yang baik tentang potensiometer, kita dapat menggunakan komponen ini dengan efektif dalam proyek elektronik kita sendiri.
